Paso 3: Preparar la toma de corriente de descarga
Para programar el chip PICAXE, tendrá que conectarse a un ordenador. Esto es donde entra el cable de programación serial. El cable conecta el PICAXE por medio de un conector de 3,5 mm, el mismo tipo como la mayoría de dispositivos de audio. El cable de programación es no destinado a ser conectado a un dispositivo de audio; Nunca utilice el cable para programación o comunicación con un PICAXE.

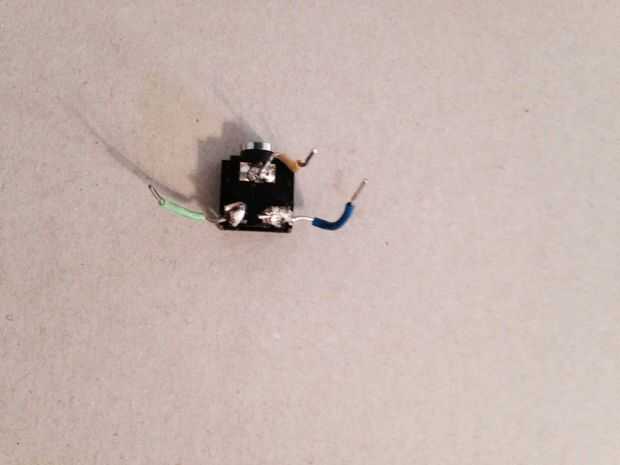

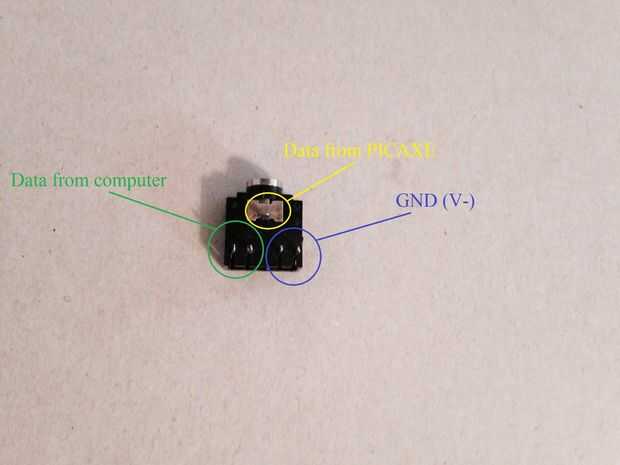

La toma de 3,5 mm que se enchufa el cable de programación puede ser bastante difícil de mantener en un protoboard. Por esta razón, había soldado algunos cables en los terminales de mi toma. Esto me permitió tener una conexión más estable con el PICAXE y mover también el zócalo en la posición perfecta. Mirar las imágenes de arriba, vemos que, desde abajo, el conjunto izquierdo de pernos son los datos entrantes, el conjunto adecuado de pines es GND y el pin superior es saliente datos. Color-coded de mis hilos, y verde para datos de entrada, azules para tierra, amarillo para datos salientes.
Al soldar los cables en las clavijas, asegúrese que los pernos agrupados entre sí se sueldan al cable, es decir, el izquierdo dos clavijas deben tanto soldar el cable verde y los derecha dos pasadores deben ambos ser soldado al cable azul.
