Paso 4: Construir el mecanismo de alimentación

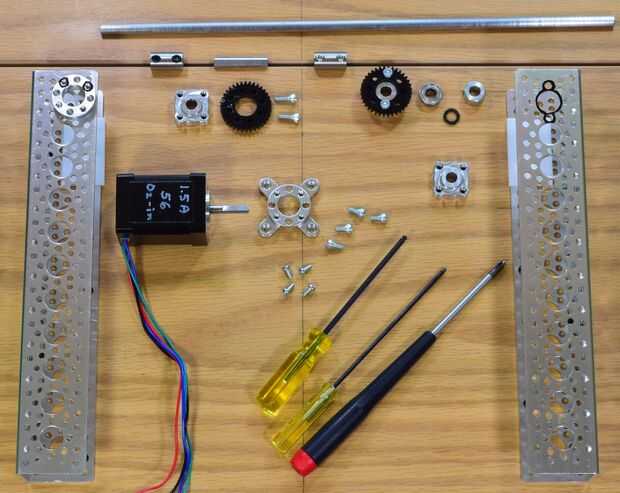

El mecanismo de alimentación consiste en algunos engranajes, ejes, rodamientos y un motor paso a paso. En el primer cuadro se muestran los componentes.
Los dientes de los engranajes se Cave en la espuma y alimentación hacia adelante como los engranajes de la vuelta. El pequeño de 1 "x 2" Teflon®, que se muestra en la segunda imagen, asegura que las diapositivas de la espuma suavemente y agrega un poco de presión extra entre los engranajes y la espuma. The Teflon® se mantiene en su lugar con cinta de la alfombra de doble cara.
No todo el mundo tiene pedazos de chatarra de Teflon® ahí, mina fue una sobra de otro proyecto. Una alternativa conveniente es cortar un trozo de polietileno de alta densidad de una botella de leche o jarra de galón agua. Frotar la superficie con un bálsamo labial que contenga cera de abejas hace que extra resbaladizas. Utilizar las abejas de Burt 100% Natural Lip Balm. Lo he utilizado en las tapas de plástico, ventanas correderas, etc.. Ningún taller debe estar sin él. Pero estoy divagando...
Comenzar colocando el montaje de la NEMA 14 al motor paso a paso con los tornillos suministrados. Fije de 5mm a 1/4" adaptador del eje del motor y el 1 1/2" largo, 1/4" D-eje al adaptador.
Fijar el motor al canal 9" con 1/4" tornillos para que el eje viene a través del segundo orificio del extremo. Guíese por la segunda foto.

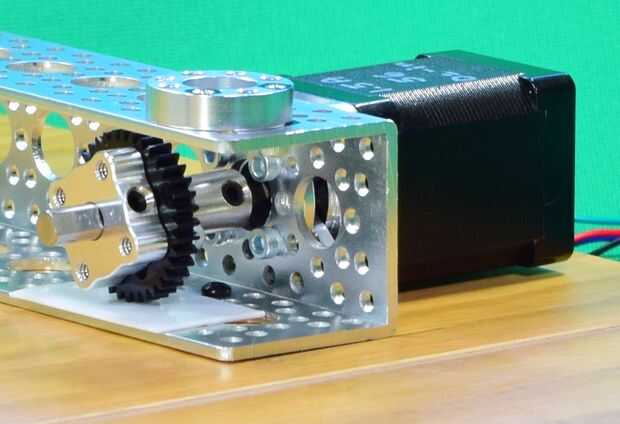

Instale los engranajes a los ejes de tornillo de ajuste con dos 3/8" tornillos. Deslice uno de los engranajes en el eje de 1 1/2" como se muestra en la segunda foto.

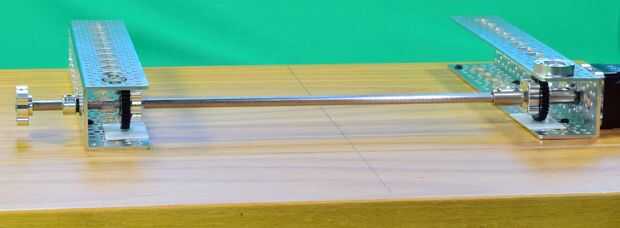

Montaje de los componentes restantes como se muestra en la tercera foto. El eje del tornillo en el extremo izquierdo se utiliza para girar el eje manualmente.
Si usted quiere probar el mecanismo de alimentación por sí mismo, puede saltar adelante y construir el controlador, conecte el motor y probar. Aquí hay un video donde probarla. Estoy usando una versión experimental del controlador, y hasta este punto yo no estaba seguro de que esto debería funcionar. Inicialmente, la espuma no alimenta constantemente porque había demasiada fricción entre él y los canales de aluminio. Una vez que añadí los patines Teflon® debajo de los engranajes de alimentación funcionó excelentemente!
