Paso 5: Protección y transporte
Una vez que una cierta longitud de espuma se ha extendido por el mecanismo de alimentación, tenemos un cortador para cortar apagado. El canal 18" ofrece una protección para un carro que tiene un cuchillo para hacer justamente eso.

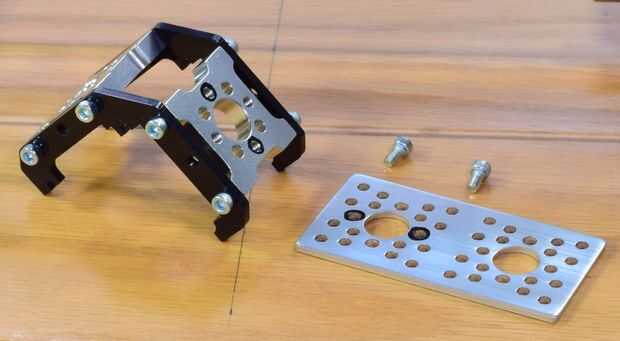

Construir el carro de diapositivas utilizando el deslizador del canal "C", dos Quad eje Monte "D" y ocho tornillos de 5/16 como se muestra.
Instale el soporte de canal Dual plana para el montaje de eje vertical usando los orificios marcados y dos tornillos de 1/4".
Vuelva a colocar el canal 18" como se describe en el paso 3. Apriete los tornillos lo suficiente como para eliminar cualquier holgura pero permiten cierto movimiento.

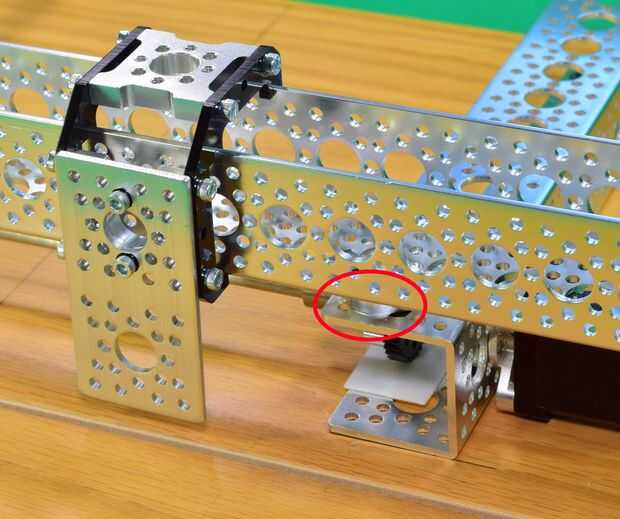

El espaciador del eje a la derecha, un círculo rojo en la segunda foto, permite que el extremo derecho del canal a ser movido adelante hacia atrás. Coloque el carro, como se muestra y deslícela hacia adelante y hacia atrás. El propósito es alinear el 18" canal paralelo a la ranura de corte. Al mover el carro hacia adelante y hacia atrás, el borde inferior de la plano del soporte de la debe ser la misma distancia de la ranura de corte en cada extremo de la diapositiva. Apriete los tornillos que sostienen el canal 18". Prueba otra vez la alineación después de apretar los tornillos para asegurarse los tornillos no ha torcido algo fuera de alineación.
Nota: Si el carro se atora como se desliza hacia adelante y hacia atrás, usted necesitará exprimir o difundir los bordes superiores del canal según sea necesario para que el carro se desliza fácilmente.
