Paso 7: Montaje de la correa
Se utiliza una correa dentada para mover el carro hacia adelante y hacia atrás a lo largo de la diapositiva. Los lazos de la correa alrededor de la polea, una polea de un segundo motor paso a paso y los extremos se unen al carro.
Retire el montaje del eje cuádruple superior del carro.

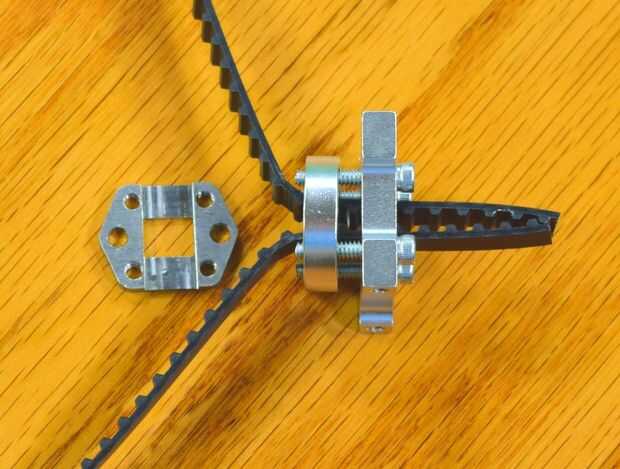

Corte una sección de 40" de correa, alimentar alrededor de la polea y alimentar los extremos a través del 1/4" espaciador de cubo y cubo de montaje como se muestra en la primera foto.

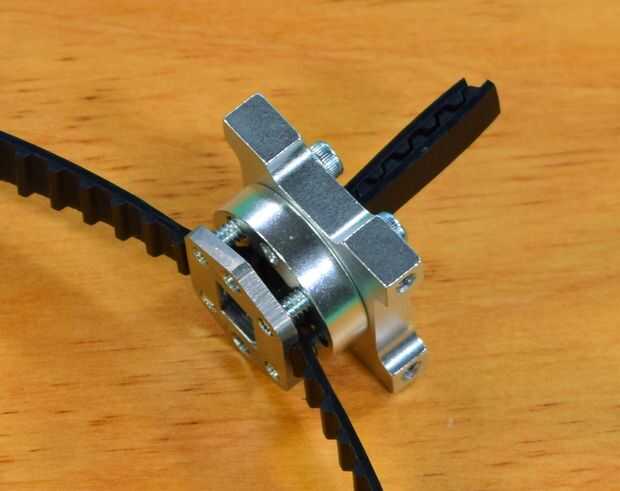

Pasar cuatro tornillos de 3/4" a través de los agujeros sin rosca en el eje de montaje y el espaciador y atorníllelos en el montaje de la correa"A"como se muestra en la segunda foto. Apriete los tornillos firmemente bastante para sostener todo junto pero lo suficientemente suelta para que puede retirar la cinta por los agujeros. Esto endurecerá después de montar el motor del cortador.
