Paso 11: Circuitos cuadrúpedo
Asegúrese su UBEC es 5V antes de encender los circuitos ***
En cuenta que si programación arduino cuadrúpedo, asegúrese de que quitar lo Xbee de la Junta de expansión de DFRobot V5.0. (energía y conexiones de servo son generalmente bien permanecer conectado).
** Antes al principio esto Asegúrese de que usted ha programado sus placas Arduino según el paso 2, y seguramente estás trabajando con el cuadrúpedo programado placa Arduino.

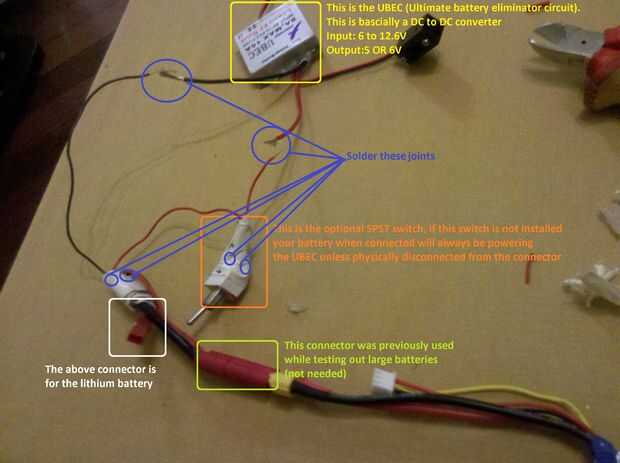

Cuadro 1, a partir de la batería y el circuito de alimentación siga las instrucciones en la primera foto.

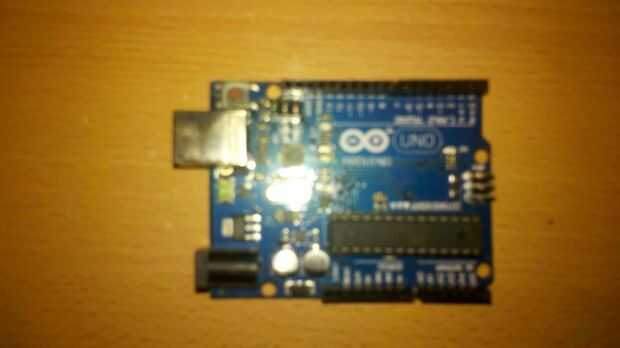

Cuadro 2, Inicio con Arduino

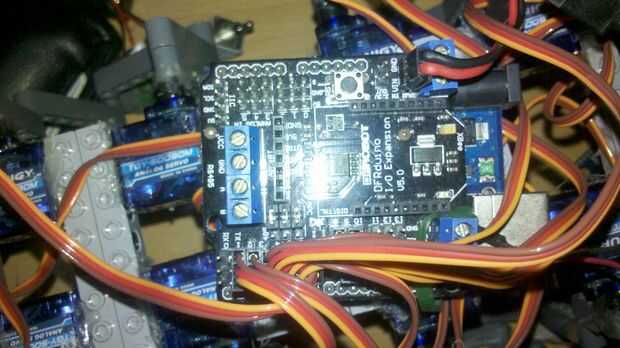

Cuadro 3, haciendo caso omiso de las otras conexiones, ajuste su tarjeta de expansión de DFRobot v5.0 para Arduino
Cuadro 4, haciendo caso omiso de las otras conexiones, montar el Xbee a la Junta de expansión de DFRobot 5.0.

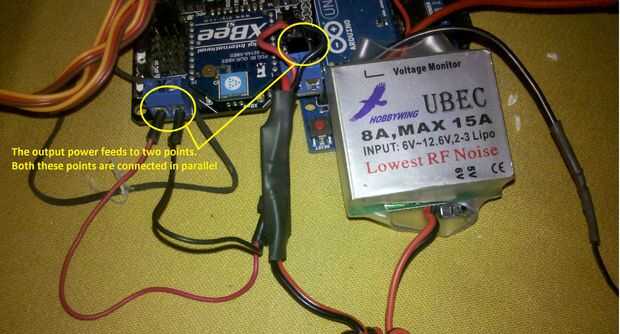

Cuadro 5, ajuste las conexiones de alimentación de la UBEC a la Junta de expansión de DFRobot v5.0.

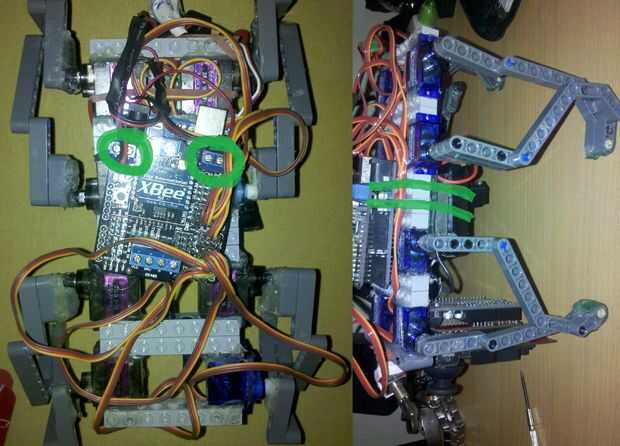

Cuadro 6, el circuito se puede montar utilizando una banda elástica.
Asegúrese su UBEC es 5V antes de encender los circuitos ***
