Robot cuadrúpedo de LEGO (7 / 14 paso)

Paso 7: Construir el chasis 1/2

Esta construcción es la más eficiente que he encontrado a través de ensayo y error, pero no tengo ninguna duda que hay ingenieros que envidio a las que podría hacer algunos cálculos y mejorar grandemente. Mi fondo es sólo Technical college, para que este diseño no ha diseñado pero juzgado por el ojo e improvisado en forma continua.

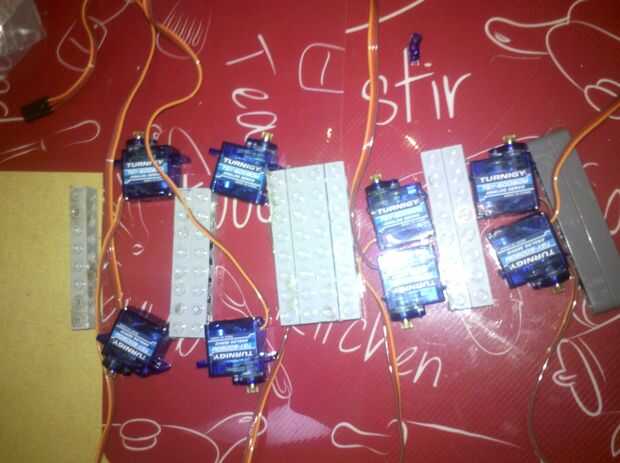

Primera imagen muestra los componentes de la final que vamos a necesitar pegamento juntos forman el chasis de Servo. Tenga en cuenta que a mano derecha tenemos una pieza de lego gris oscuro extraño, sólo necesitamos un único bloque de SC8a aquí.

_________________________________________________________________________________________________

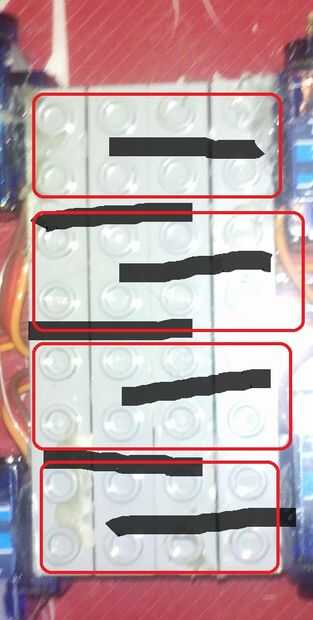

Paso 1, consulte el cuadro dos, construir el bloque central de chasis,

Uso: 4 cuadras de x SC702 arman longitud sabio.
Uso: 7 x SC802 conectores del dispositivo de seguridad los cuatro pedazos de la manera que se muestra en la imagen.
Utilice 4 tiras x SC8a para apoyo a la parte inferior de esta unidad de 4 bloque.

(donde las líneas negras representa un tramo de 3 anchura de un conector de SC802).
(donde rectángulos rojos representa SC8a tiras por debajo)
_________________________________________________________________________________________________

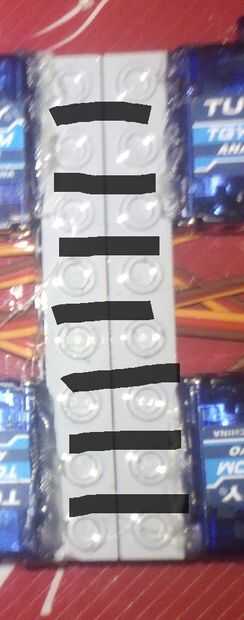

Paso 2, ver imagen tres, construir el frente intermedio y bloques intermedios chasis trasero ambas son idénticas en composición.

Uso: a 2 cuadras de x SC702 arman longitud sabio.
Uso: 7 x SC804 los conectores para las dos piezas de la manera que se muestra en la imagen de bloqueo.

(donde las líneas negras representa un tramo de 2 ancho de un conector SC804).
_________________________________________________________________________________________________

Tanto el parachoques delantero y trasero '' son solo SC702 bloques.
Ahora consulte la primera foto, muy importante tener en cuenta la orientación de servos, como se puede ver alguna cara hacia delante.
