Robot de 6WD con chasis de aluminio (2 / 7 paso)

Paso 2: Construcción mecánica

Preparativos antes de la construcción:

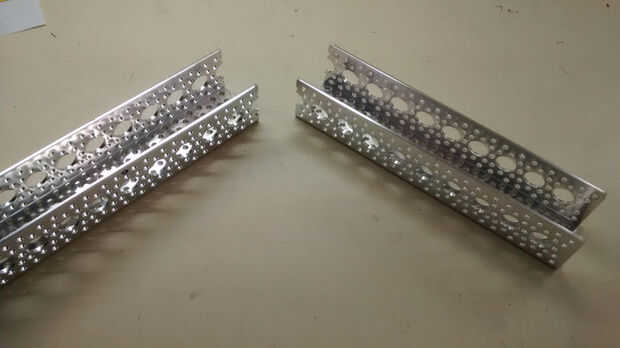

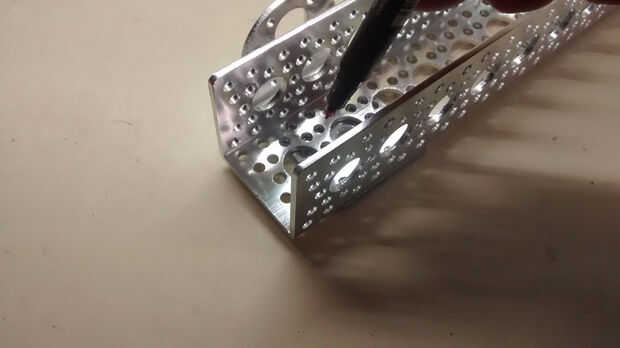

-Uno de los tres canales de aluminio de 15" en dos piezas de 7 1/2" con un pequeño metal Sierra.

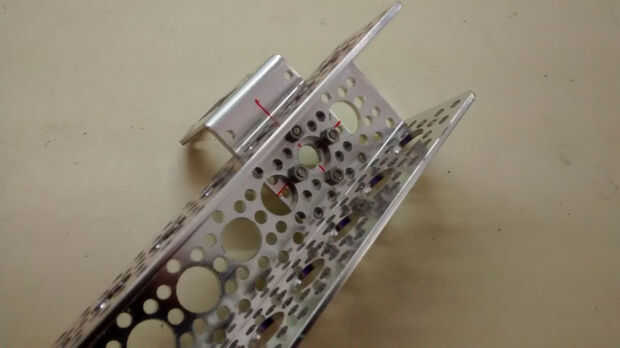

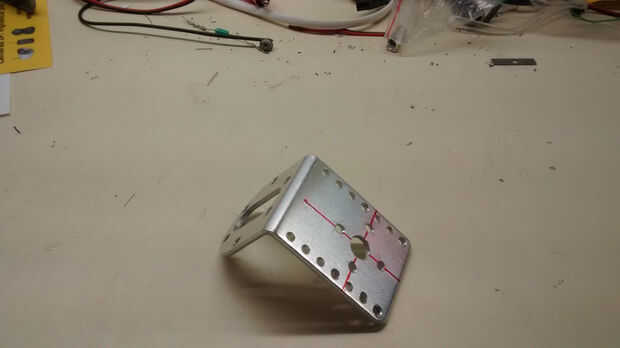

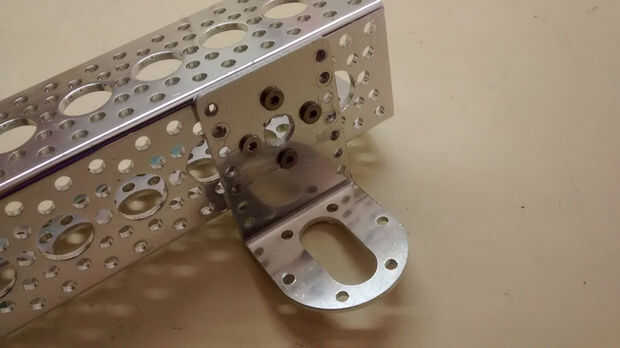

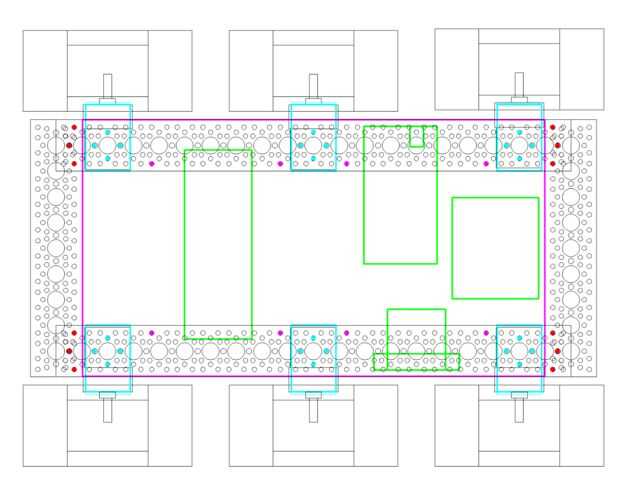

-Taladro en el motor monta los agujeros de diámetro de 3mm que necesita para poder atornillar el canal de aluminio como se puede ver en la imagen (puntos de luz azul).

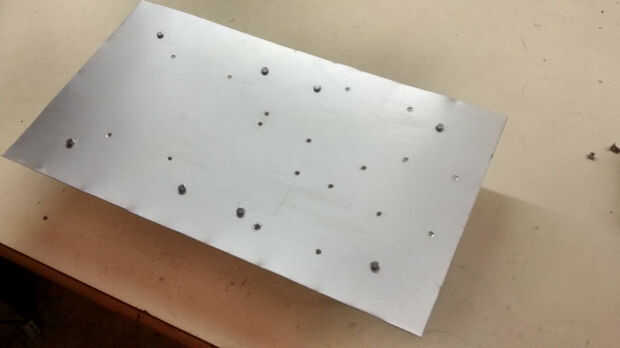

-Taladre 8 de 3mm de diámetro en la placa de aluminio como se puede ver en la imagen. (puntos de magenta).
