Paso 3: Conexión RGB LED e interruptores de Transistor
Ahora que el LED está conectado con seguridad, podemos empezar a añadir los interruptores de transistor para alimentar los cables y sensores. Desde el comparador compara dos voltajes, no debe preocuparse por el número de fuentes que conectar los transistores. Inserte un transistor con E en el g12, B en g11 y C en g10. Conectar la clavija E a tensión. C Conecte el transistor para el cable rojo del LED y h18. Luego, con puentes, conecte B al pin 8 en el Arduino. Inserte el segundo transistor con E en h12, h13 B y C en h14. Conecte C la verde en el LED y h19. Volver a usar puentes, conectar B al pin 9 en el Arduino. Introducir el tercer transistor con E h17, B en h16 y C en h15. Conectar E voltaje y B al pin 12 en el Arduino, una vez más, mediante puentes. Por último, conecte C para el cable azul de la RGB y h120.

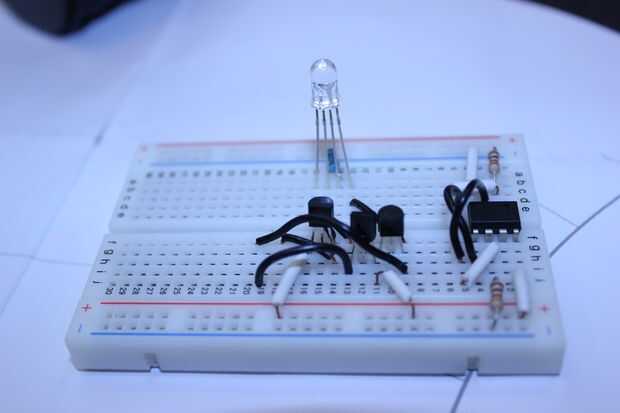

Ahora se hacen los interruptores de transistor y RGB LED. Asegúrese de que el cableado es correcto y que usted está usando transistores PNP.
