Paso 9: Montaje de chasis paso 1
Piezas
2 (585462) 18,00 pulgadas canales
3 (585450) canal de aluminio de pulgada 9.00
10 (636088) ojal de caucho de Actobotics
6 (585470) 90 grados doble lado A montaje (2 pack) [12 soportes de montaje]
40 (632106) 1/4 pulgada L x 6-32 Zinc-Plated aleación de acero tapa tornillo de cabeza hueca (25/paq)
24 (632112) pulgadas de 7/16 L x 6-32 Zinc-Plated aleación de acero tapa tornillo de cabeza hueca (25/paq)

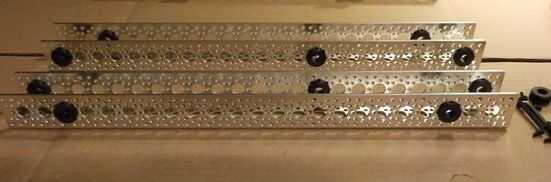

En los dos canales de 18" Inserte las arandelas de goma. Inserte una arandela de
en el 3 º agujero de 1/2 pulgada en forma final en el exterior del chasis, se trata de
el centro de la ubicación del ensamblado de la rueda. Insertar ojales en el agujero 1
del extremo y en el hoyo 9 del final, estos son los lugares para la
Canal 9 pulgadas travesaños.
