Paso 13: Choque a montaje paso 1

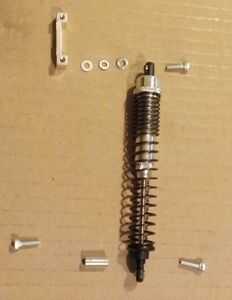

Piezas
8 (585032) choques de Robot de aluminio de 130mm
8 (633122). 500" x. 2497" 6-32 roscados separadores
4 (585598) 90 grados doble lateral Montaje D-[2 pks]
4 (585600) Haz accesorio bloque-[1 pk]
12 (632106) 1/4 pulgada L x 6-32 tornillos de cabeza hueca
24 (632112) pulgadas de 7/16 L x 6-32 Zinc-Plated aleación de acero tapa tornillo de cabeza hueca
16 (632144) #6 arandelas
8 (91102A007) #6 arandelas

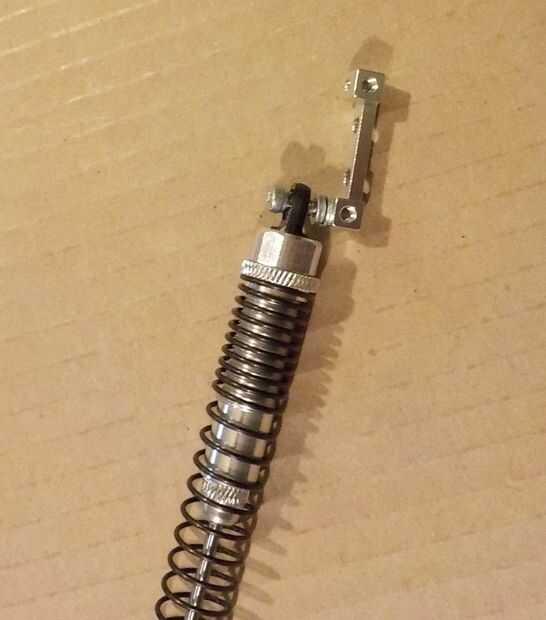

En lugar de 4 golpes un tornillo 7/16 a través de la parte superior de la descarga, coloque una arandela #6, #6 arandela y otra arandela #6 entonces conectan a 90 grados doble montaje lateral D. en la parte inferior de la descarga 7/16screw a través de enlace de bola y a un enfrentamiento de 1/2 pulgada.

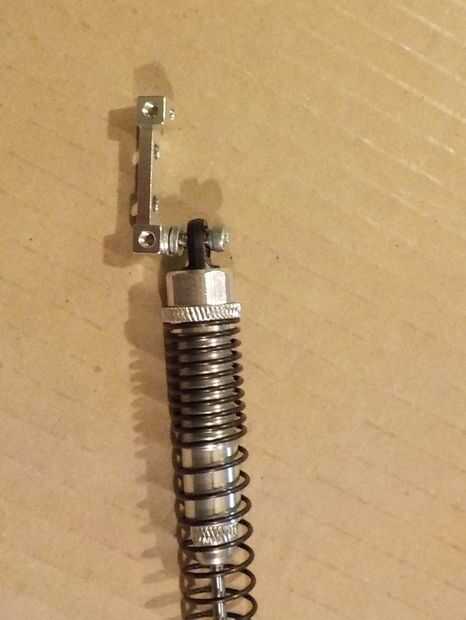

En dos de los choques Coloque el montaje lateral doble D de 90 grados en el lado izquierdo del choque y los otros dos lugar el doble montaje lateral D en el lado derecho como en las fotos de arriba de 90 grados.
