Paso 6: Paso de montaje de Strut 3

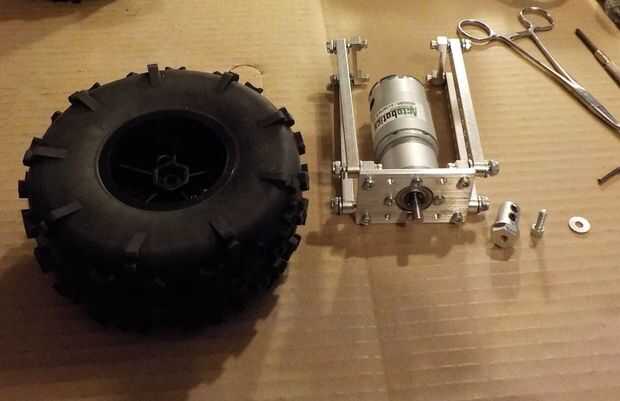

Accesorio de la rueda hasta el puntal.
1 (555192) "D de montaje planetario"
4 (632106) 1/4 tornillos de cabeza hueca
1 (638280) Motor de engranajes planetarios de precisión HD 313 RPM
4 (92005A118) 3 x 8 mm Phillip tornillos de cabeza
1 (82062) revólver Robot rueda, venden en par
1 (545652) 12mm adaptadores de rueda hexagonal con 6mm diámetro, venden en par
1 (595644) 5,4" robots neumáticos, venden en par

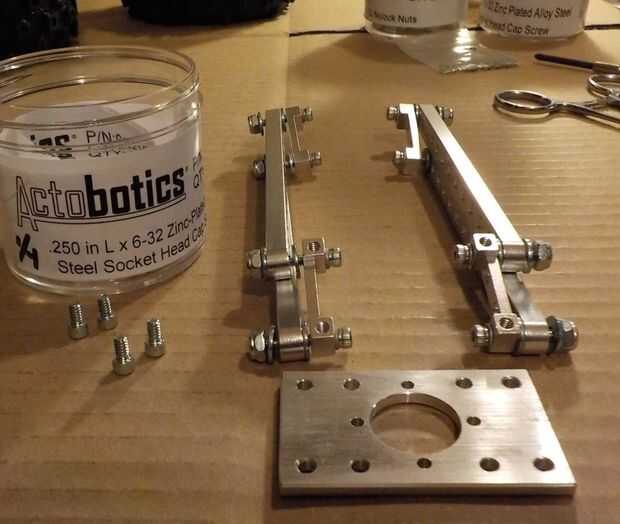

Coloque a cada montaje del puntal codo a codo con las tuercas Nylock señalando
unos de otros.

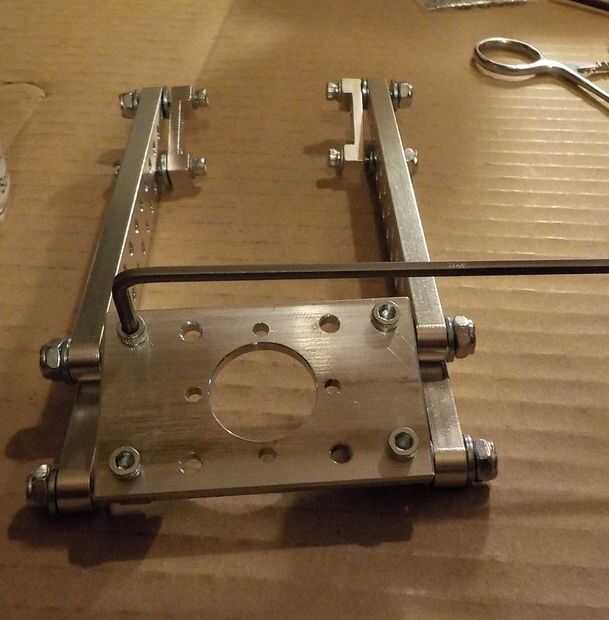

Coloque el D montaje planetario en el montaje del puntal con los tornillos de ¼" como en la imagen.

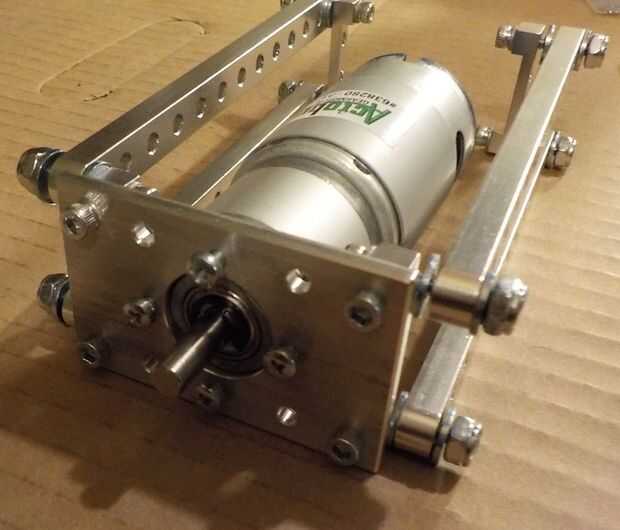

Coloque la precisión planetario engranaje Motor por el Monte y fije
con la cabeza de la cacerola, tornillos Nota: no apriete hasta que todos los 4 tornillos.

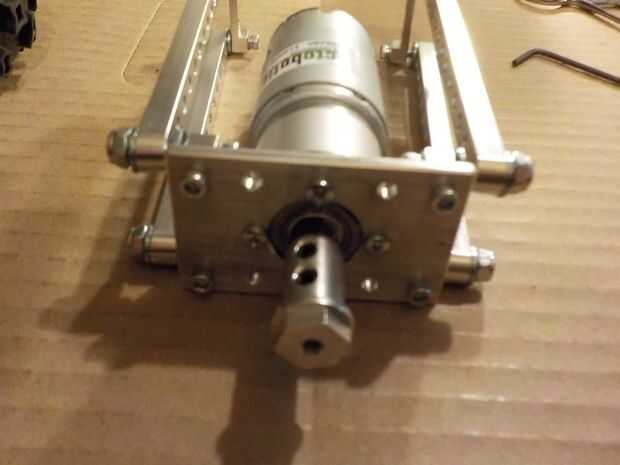

Poner los 2 tornillos en el adaptador de la rueda hexagonal y luego deslice el Hex

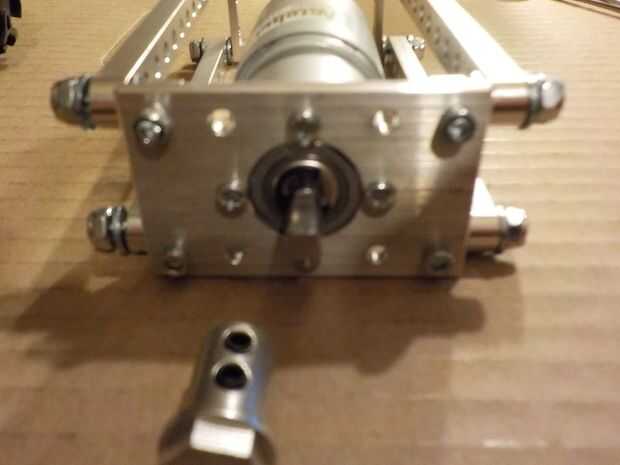

Adaptador de la rueda sobre el eje del motor Asegúrese de alinear los tornillos con la
lado plano del eje. Apriete los tornillos de fijación, no lo sobre apriete esto
podría cicatriz del motor o el adaptador hexagonal de aluminio de la tira.

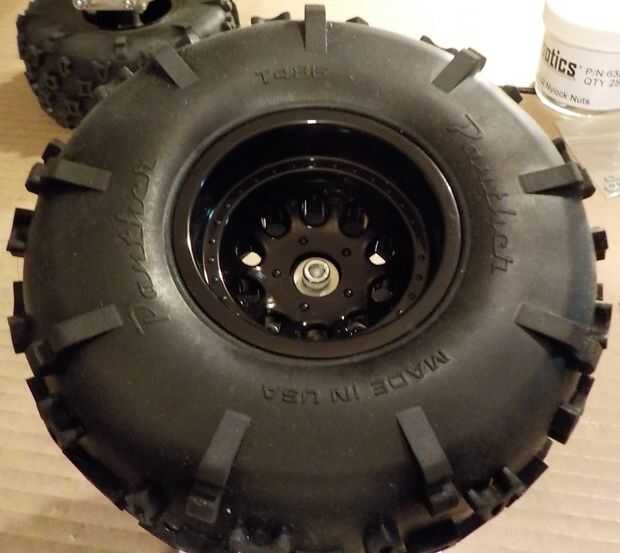

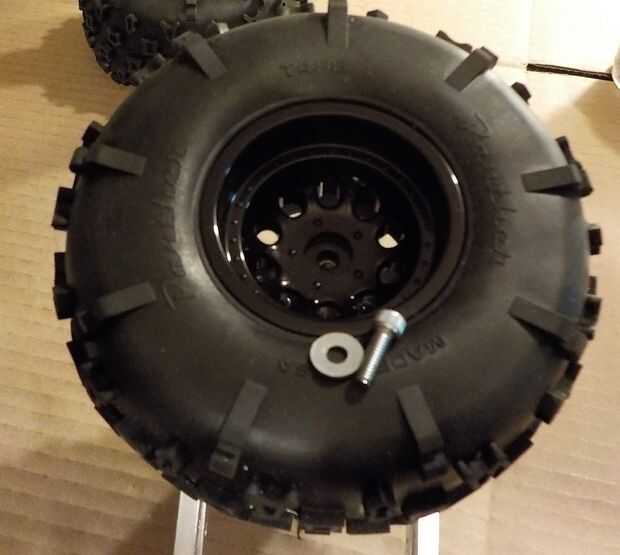

Incline el motor hacia arriba y coloque la rueda en el lugar del adaptador hexagonal del
arandela y tornillo en el centro de la rueda y apriete.
