Robot de búsqueda de luz simple (1 / 3 paso)

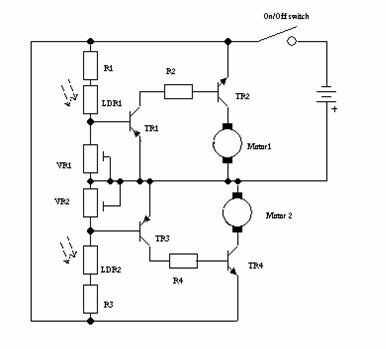

Paso 1: Construir el circuito

El circuito principal del robot será sobre placa perforada. Placa perforada consta de un tablero aislante con una cuadrícula de agujeros perforados en él. Tiras de cobre de enlace cada fila de agujeros, componentes tales como resistencias y transistores pueden ser montados en el lado liso de la junta con la conexión de los cables pasando por los agujeros. Estos cables se sueldan a continuación a la tira de cobre.

Para soldadura sobre el placa perforada pase los extremos de los cables de los componentes o el cable de conexión a través del orificio correcto, puede doblar los extremos del cable sobre un poco para que ese componente no caerse cuando voltee la Junta. Mantenga el soldador para que la broca está en contra de la tira de cobre de la placa perforada y el cable del componente. Contacto tanto con la resina núcleo de soldadura tiempo suficiente para que la soldadura fluya libremente. Tenga cuidado de no sobre calentar los componentes o el tablero, luego retire el soldador y esperar a que la Unión se enfríe. Ahora corte el alambre sobrante lo más cerca del tablero como sea posible. Tenga cuidado de mantener el extremo del cable para evitar que vuelan en el aire.

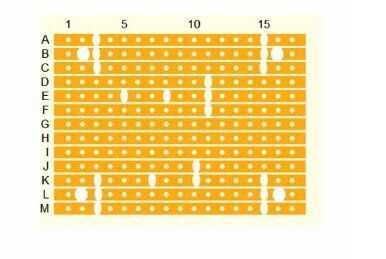

El robot está construido sobre un pequeño trozo de 0.1 en matriz perforada 13 tiras por 17 agujeros. Algunas de las tiras necesitan tener roturas en ellos como se muestra en el diagrama. Estos saltos se realizan con un taladro de torcedura, estos saltos se hacen ya para, el interruptor es también soldado en la placa.

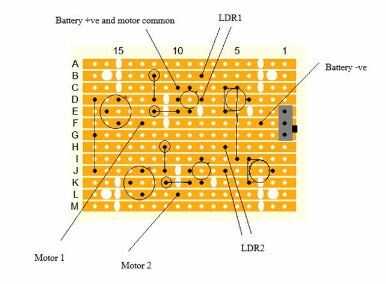

Ahora pueden soldar los componentes a la placa de circuito, la posición de los componentes se muestra en el diagrama.

Una vez que el circuito está completo, necesitará conectar los cables para la soldadura, la posición de estos cables se muestra en el diagrama.
