Paso 4: Entonces, qué es todo este rollo
Ahora, ¿qué tenemos aquí?
Pues bien, tenemos las piezas que hacen un taladro inalámbrico haga lo que hace un taladro inalámbrico.
-Motor (con caja de cambios y un mandril)
-Un disparador para el control de la velocidad (una manera elegante resulta)

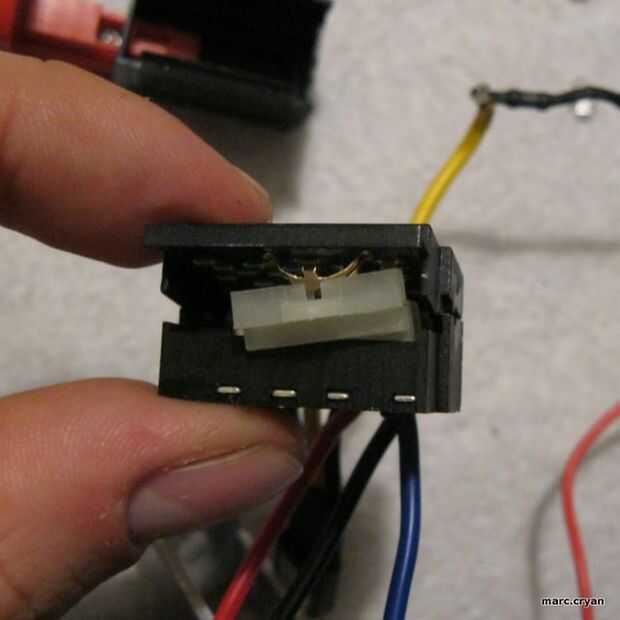

-Palanca de avance/retroceso (esto es pesado - se verá por qué)
-La conexión de la batería
-Algunos plásticos
- Y un LED (¡ yay!)
Este ejercicio no está hecha realmente de piezas baratas, pero puede decir que fue barato montado. Muy pocos de los cables se sueldan en su lugar, son sobre todo apenas de atascado en los agujeros.
Por lo tanto:
(a) Ahora sabes por qué cosas como esta a menudo deja de funcionar de repente, entonces funciona bien, luego deja de funcionar otra vez, entonces parece que algo está suelto.
y
(b) esto es fácil de desmontar, sólo tire de los cables hacia fuera
pero
(c) * es fácil de romper cosas que habría sido útil, esperan ahora que es un poco de alambre, plástico y muelles nunca se volver a poner juntos otra vez (como la cabeza de una Barbie que se ata con un anillo de plástico en el extremo de una pequeña banda de caucho, por lo que conseguir volver juntos te tiene que tirar el anillo de la cabeza y estirar la goma lo suficiente (pero no hasta el momento se quiebren) y jam la saca en el cuello entero. ¿Sabes? Voy a tomar una foto. (no no, aunque recuerdo una fotografía nunca volver y agregarlo en))
Ahora!
-Tome la salida motor y sistema de aparte

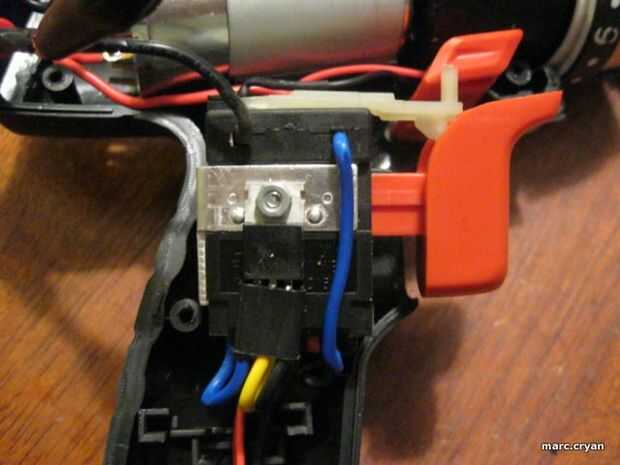

-Sacar y examinar el mecanismo del gatillo.

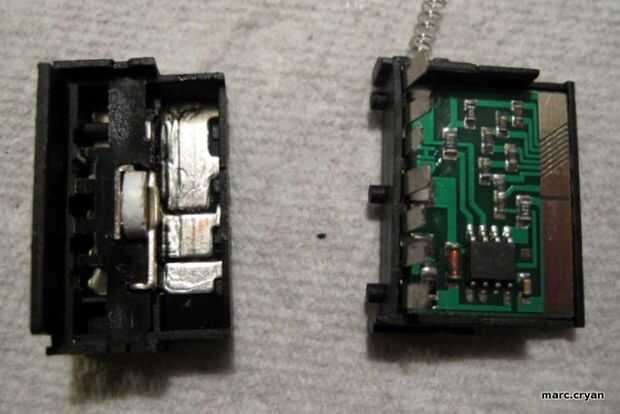

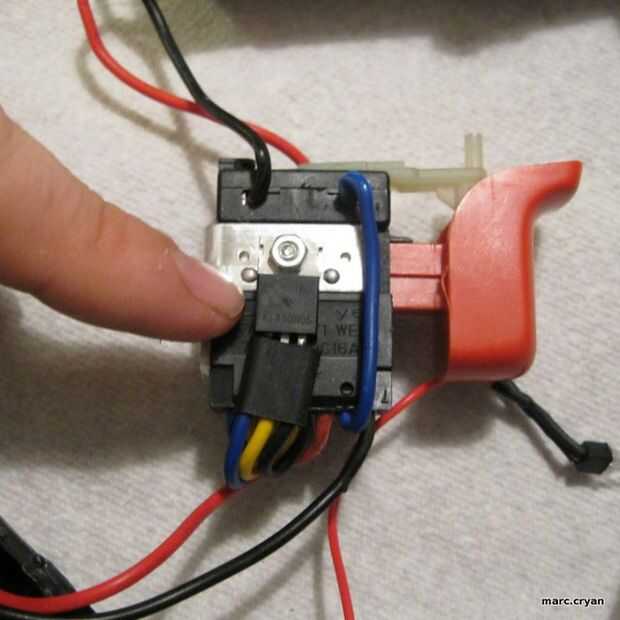

El mecanismo de disparo es realmente un completa poco PWM controlador de motor, con un microcontrolador y todo. Desafortunadamente, incluso si es nuevo lo que estaba sucediendo aquí, sería muy difícil volver juntos una vez se había abierto lo. La parte más útil (y fácil de usar) es el mosfet de alta potencia en un gran disipador de calor. Utilizaremos este plus y Arduino en el siguiente paso para conseguir el motor en marcha.
* ¿por qué son estas letras?
