Paso 3: Retocar planchas Delrin
Hizo el cortador láser cortar piezas en la dimensión perfecta usted--me necesitaba ni! Desde el último paso, cortamos nuestras piezas de modo que los agujeros y los bolsillos son un poco demasiado pequeño. Ahora vamos a ir en y ajuste manual de algunas dimensiones importantes.
Vamos a hacer dos ajustes para las placas principales. Tenemos cuatro platos principales idénticas.
- 2 de las 4 placas principal obtener una característica de avellanado
- 2 placas principales conseguir sus agujeros ensancharon.
Las imágenes de arriba muestran que haz añadidas estas características.

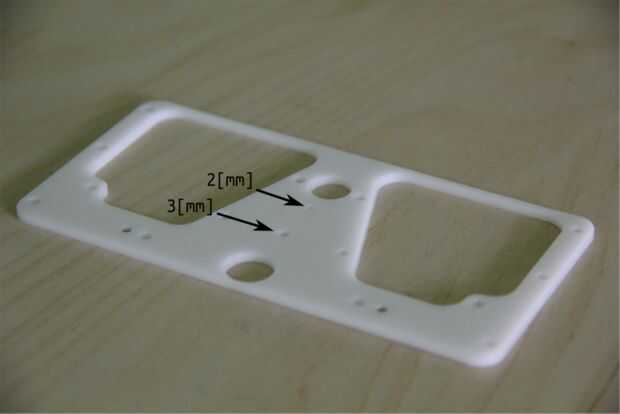

Para el ensanchamiento del agujero, basta con ejecutar un 2 [mm] y 3 [mm] taladrar con el láser de corte los orificios con la mano hasta que puede ejecutar y hacia atrás.

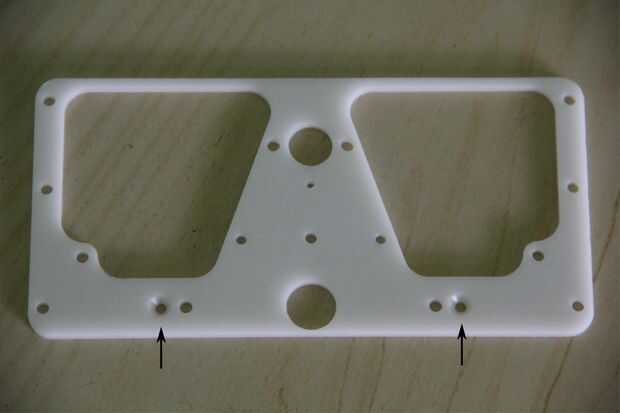

Para la función de cubeta, utilizar una cubeta y sea un taladro manual, taladro, dremel, o... con la mano para crear las características de la cubeta.
Nota importante sobre la cubeta:

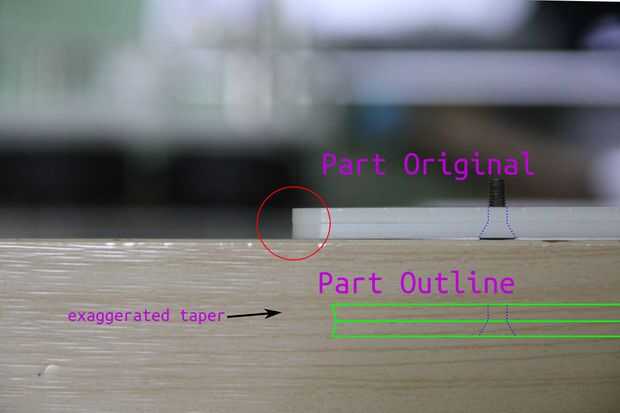

Para la función de avellanado, importa el lado de la placa! Tomar una mirada cercana a las dos placas principales y poner la cubeta en la parte que fue cortado para que el borde más ancho laser. Para más detalles, ver el zoom en imagen con notas.
¿Por qué importa el lado que nos avellane??
Cuando nos emparedado estas placas juntos más adelante, tendrán que mantener un cojinete entre las placas. Es mucho más fácil hacerlo si se juntan los bordes más delgados. (El contorno verde tiene una foto de esto).
Nos estamos tocando arriba ciertas características en estas piezas porque queremos que ciertos tipos de ajustes: algunos ajustes de prensa apretados, algunos ajustes de resbalón flojos. Cuando le encajan un pasador en la parte en el delrin, estamos realmente aplicamos una tensión en la placa que obliga a ampliar. Esta tensión se exprime en el perno, sosteniendo en su lugar!
