Robot de gesto controlado con Arduino (5 / 7 paso)

Paso 5: Interfaz RF transmisor con Arduino

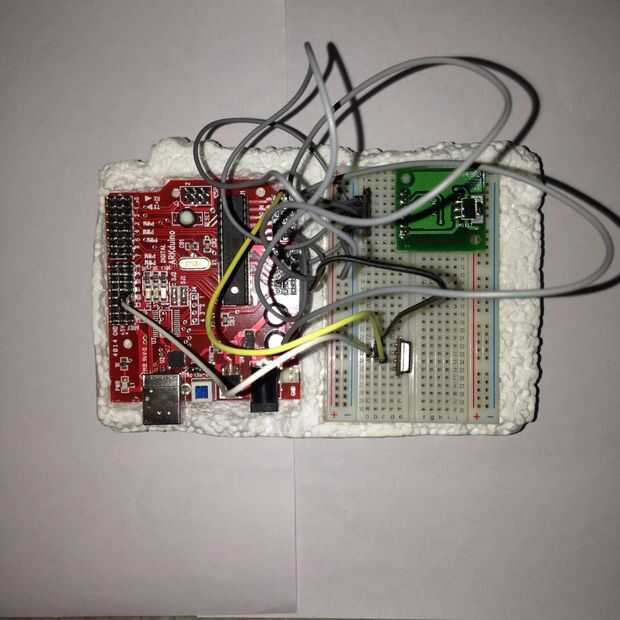

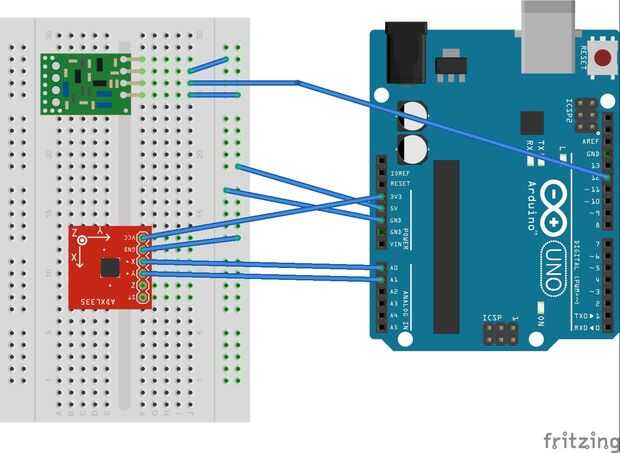

Montar el transmisor de RF en la placa en el paso anterior y haga las conexiones como se indica a continuación.

Transmisor de RF Arduino

GND GND

DATOS D12

VCC 5V

Descargar ahora la biblioteca VirtualWire desde el siguiente enlace

http://www.pjrc.com/Teensy/td_libs_VirtualWire.htm...

Extraer la carpeta VirtualWire de la carpeta descargada y pegala en arduino-1.6.1 > bibliotecas

Ahora uso el programa arduino del transmisor con el código en el archivo de texto.

Básicamente hace lo que el código es asignar los valores de umbral diferentes (de gestos) obtenidos en el paso 4 para diversas letras (fijo-de ' adelante - f, etc.) que luego se transmiten a través del transmisor de RF.

Este paso completa la construcción del transmisor
