Paso 3: Hacer el circuito receptor
Con el módulo de rf es muy simple ya pin Descripción está en él
alambre a ti según el circuito receptor
Si quieres saber todos los trabajos de la materia leer esto o si tu perezoso u ocupado apenas saltar esta parte

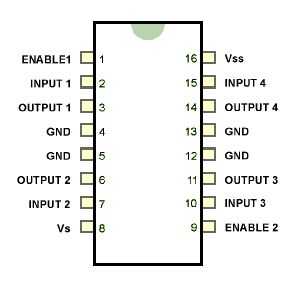

L293D
L293D contiene dos circuitos, driver puente H incorporados. En su modo común de la operación, dos motores de corriente continua pueden conducir al mismo tiempo, tanto en dirección hacia adelante y hacia atrás. Las operaciones de motor de dos motores pueden controlarse por entrada lógica en pins 2, 7, 10 y 15. Entrada lógica 00 o 11 detendrá el motor correspondiente. Lógica 01 y 10 la girará en el sentido horario y antihorario respectivamente.
Permite:. El chip enable 1 permite a la parte izquierda del IC para entradas y salidas, y también lo hace el 2 que hace a la parte derecha de la IC
Salida: Pin de salida está conectado a la terminal del motor
Entrada: Perno de la entrada dice si salida debería darse al pin de salida respectivo o no.
GND: conectar este pin a tierra
Vs: este pin recibe la tensión que tenemos que suministrar a los motores.
VSS: pin es poder IC th, así Conecte la fuente de 5V

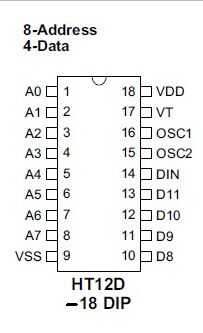

HT12D
VDD y VSS : Este pin utilizadas para alimentar al IC, positivo y negativo de la fuente de alimentación respectivamente
DIN : Este pinis datos seriales de entrada y pueden ser conectados a una salida de RF del receptor.
A0-A7: Estos son la entrada de dirección. Estado de los pines debe coincidir con el estado del perno de dirección en HT12E (usado en el transmisor) para recibir los datos. Estos pines pueden ser conectados a VSS o abiertos
D8-D11: Estos son los datos de los pernos de la salida. Estado de estos pines puede ser VSS o VDD dependiendo de los datos serie recibidos a través de pin DIN.
VT: soporte para transmisión válida. Esta salida pin voluntad ser alta cuando hay datos válidos en el D8-D11 datos salida pines.
OSC1 y OSC2: Este perno se utilizan para conectar una resistencia externa para el oscilador interno de HT12D. Osc1 es la clavija de entrada de oscilador y OSC2 es el pin de salida del oscilador
