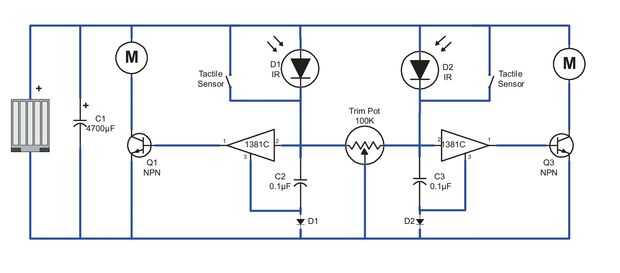

Paso 2: El circuito
He descargado las hojas de datos para todos los componentes, y luego realmente se trataba de poniéndolos todos hacia fuera libremente en una mesa y trabajando lo que pines necesitan ir donde.

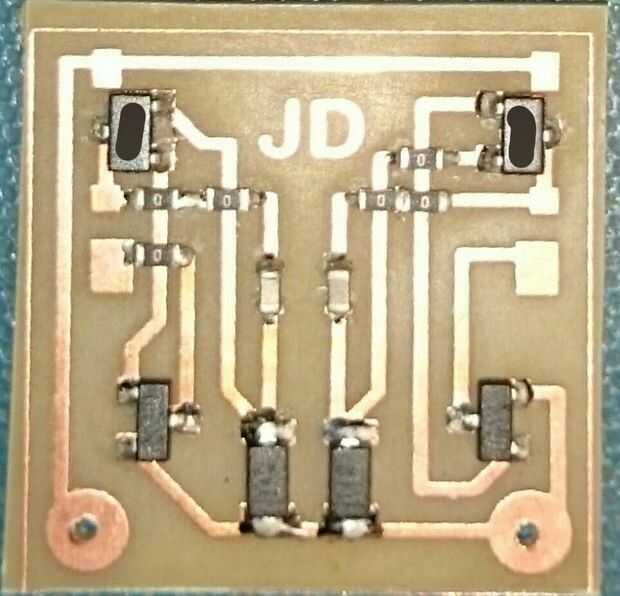

Yo aconsejaría que bosquejar hacia fuera y seguir mi disposición del PWB como fue creo que la mejor posición para los componentes.
Puede ser muy difícil de soldar, utilicé un x10 aumento ayuda con fuente de luz fuerte.

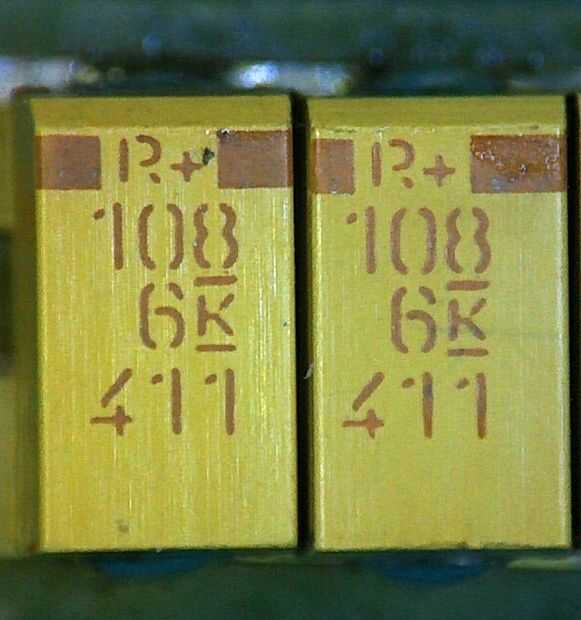

Hay la x4 capacitores SMT TANT en la inversa de mi PCB en paralelo y conectados al positivo y negativo de mi célula solar.
Los motores son motores de vibración y soldadas en el lado de las tapas.
Cualquier duda o ayuda, por favor no dude en preguntarme!
Yo he sido soldadura durante más de 15 años!
