Paso 2: Diagrama electrónico

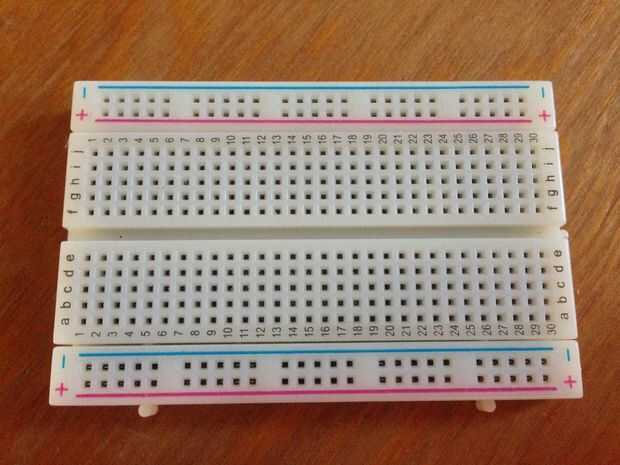

La mayoría breadboards tienen una cuadrícula de pines (Foto 2), mina tiene 2 carriles en cada lado largo, con 30 filas y 10 columnas en el medio. ellos están marcados abajo y una j en 1-30. utilizaremos este sistema para la colocación de todo en la protoboard (ej.: a1 = A través de y 1 abajo).
Vamos a empezar con la matriz del sensor
1. sensores
Conecte los dos conductores de una fotorresistencia a pines J1 y J3.
Conecte el los dos cables de la fotorresistencia a pines J28 y J30.
2. resistencias
Conecte los cables de uno de la resistencia de ohmio 10 k H1 y H5.
Conecte los conductores de los otros 10 k ohm resistor H26 y H30.
3. sensor + conexión
Conecte un cable de 5V de Arduino, en el riel de alimentación positiva más alejado de los sensores
Conecte un cable desde el carril positivo con alimentación a F3.
Conecte otro cable desde el carril positivo potencia a F28.
4. sensor - conexión
Conecte un cable desde el conector de tierra en el Arduino, en el riel negativo más alejado de los sensores.
Conecte un cable del carril negativo conectado a tierra a F5.
Conecte el otro cable del carril negativo conectado a tierra a F26.
5. Arduino conexión
Conecte un cable desde analógicos 1 en el Arduino, a la F1.
Conecte un cable de analógica 0 en el Arduino, a F30.
6. el cheque

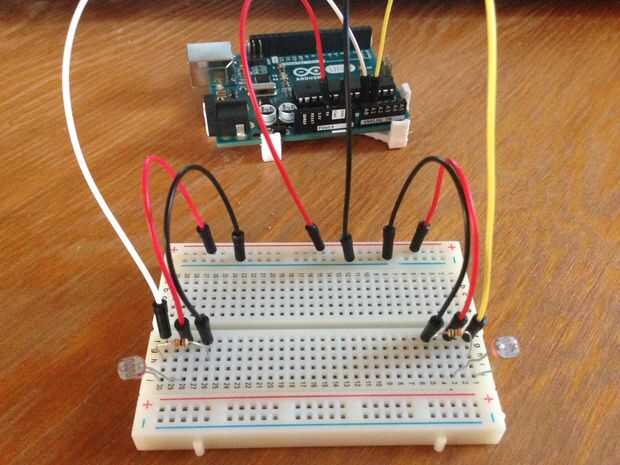

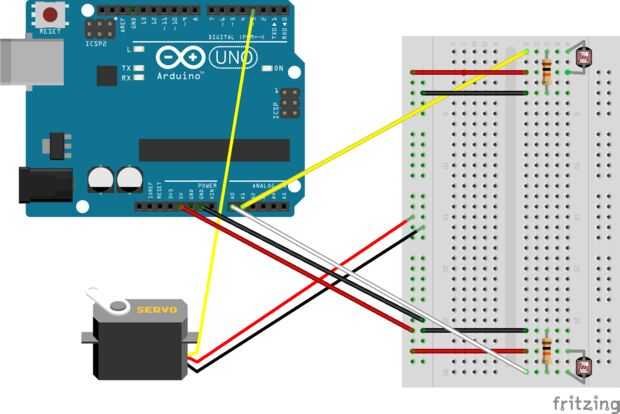

Ahora Verifique que se parece a la imagen de arriba (Foto 3), cuadro 1 es un diagrama de los sensores, ignorar el servo por ahora. Si todo está bien, pasemos al siguiente paso.
