Paso 9: Parte 1 - la cabeza: accesorios - linterna laser módulo

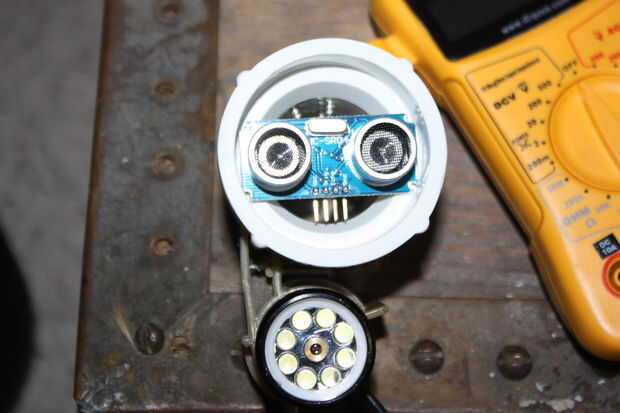

Ir a KMart encontré una poco ingenioso LED linterna con un módulo láser incorporado. El combo linterna tuvo tres 3 pilas tamaño y fue más de lo que necesitaba para mi cabeza de robots. Terminé cortando la linterna hasta aproximadamente cinco 5 pulgadas en longitud total y el cableado de la linterna y módulos láser conduce a otro corte por alambre de los cables usb. Esto me permitió poder independientemente dispositivos de alimentación el 2 dos de la Arduino carril de alimentación de 3.3V. Reducir las linternas cuerpo fue luego pegan detrás y el orificio para el cable fue sellado cierre con silicona.
Suena muy bien, pero allí era un problema...
Parece el Arduino 3.3v alimentación no suministra suficiente corriente para sostener la linterna durante largos períodos de tiempo, que ya sentía que podría conseguir más fuerza de la luminosidad de los módulos de láser. Sé, tres 3 baterías del AAA vale la pena de la energía son un poco mejor clasificadas de todas formas.
La solución:
Tras pruebas y deliberaciones terminaron va con un chip ajustable Step Up/Step inicial voltaje regulador S8V3A (http://www.pololu.com/product/2120) conectada directamente al conector de alimentación principal de SLA 12v. Este dispositivo se puede ajustar con un pequeño destornillador de cabeza Philips para aumentar o disminuir la tensión y es muy estable. Después de más pruebas que encontré este particular linterna / láser (combo) módulo trabajado mejor en unos 3, 5V y el regulador puede sostener una cantidad indefinida de la corriente de este combo.
Ya que este regulador de tensión integrado en el jefe real y no el cuerpo, no es necesario prepararlo en este paso. El cableado final de la chip ajustable Step Up/Step inicial voltaje regulador S8V3A (http://www.pololu.com/product/2120) se visitó otra vez en un paso posterior.
