Paso 13: Parte 1 - la cabeza: construcción de la caja del regulador
Primero:
Corta un cuadro de proyecto y la tapa de plástico en una longitud igual a la altura del Bescor Mp 101 de la base de que la parte superior comienza a bisel en. Coloque la cubierta del metal incluyen a un lado por ahora. (Cuadro 1)
Segundo:

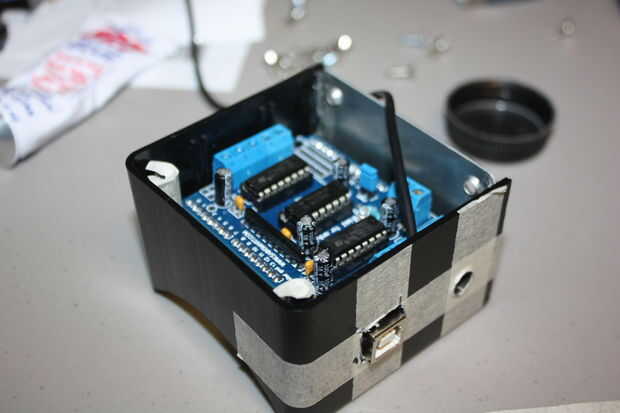

Medición de la Arduino Uno R3, averiguar donde debe ser el agujero cuadrado para el USB. El Arduino establece en el cuadro de control hacia los lados para evitar problemas de espacio desde el extremo grande del cable conector USB B. Cortar el agujero para el USB y el poder si no vas a poder a través del USB. * Puede cortar muescas en el plástico para sujetar la placa de Arduino firmemente en lugar.
Tercero:

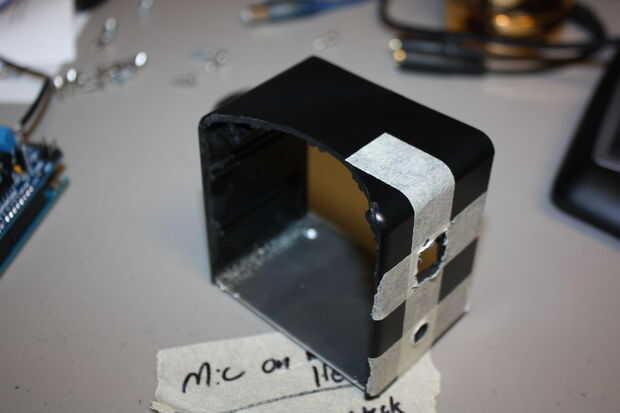

Ahora la caja del regulador, no es mucho de una caja y sólo tiene 3 tres lados. Tome la cubierta de metal que se incluye con su caja de proyecto y corte hacia abajo para que calce como la cuarta parte de esta caja. Hay surcos pequeños en este cuadro que el lado del metal puede caber en.
Cuarto:
Bescor, puesto que es cilíndrico en forma, tiene las curvas que la caja debe quedar al ras para. Esta curva fue realmente fácil para marcar si estuviera cuidado al cortar las cajas viejas. Tomar una de las antiguas cajas y traza la curva sobre la pieza de metal y la parte superior de la caja de corte.
Quinto:
Cortar estas curvas, prueba para el mobiliario contra la Bescor Mp 101 y la arena como sea necesario para que se ajuste bastante cómodamente.
Sexto:

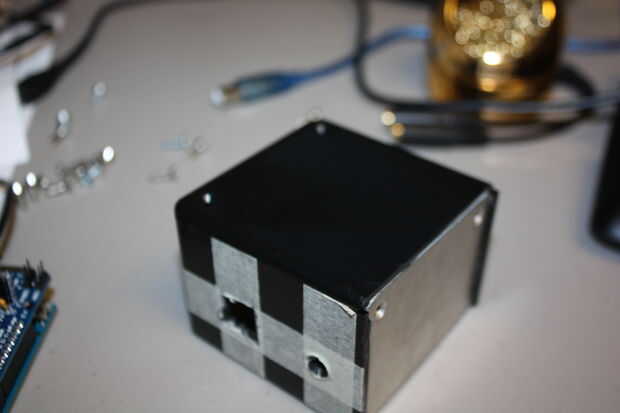

Vuelva a colocar la cubierta de metal para hacer la cuarta pared de la caja de control. Pegamento en su lugar con pegamento permanente.
Séptimo:
Retire la tapa de plástico y verifique para el mobiliario contra la caja de cuatro lados ahora. Arena según sea necesario y dejar de lado una vez que esté satisfecho con su ajuste.
