Paso 15: Alambre del IR
En cada uno de los cables para el GP2D12 Coloque un pedazo de 1 pulgada de tubería del encogimiento del calor. Deslícela de manera fuera del camino.
Soldadura (o doble) una sola hembra crimp pin a cada cable.
OPCIONAL - NO ES RECOMENDABLE PARA SOLDADORES NO!
Puede soldar el extremo del cable a la punta de los pines del microcontrolador necesario y deslice el encogimiento del calor sobre él para proteger de un cortocircuito. Debe hacerse rápido y con cuidado.
Deslice el encogimiento del calor tubería rubor a la cara del recipiente de presión.
Utilizando un encendedor de shink pistola de calor la tubería.
Lo sentimos, no he podido conseguir una buena foto de todo todo de estas pequeñas cosas.

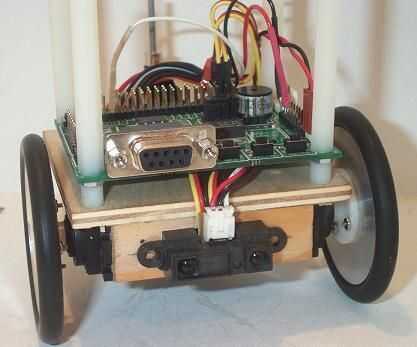

Encontrar cualquier pin abierto 5 voltios en el oopic y conecte el cable rojo del GP2D12. Hay un montón de ellos. Usé un repuesto de 5 voltios desde el puerto de C 12. Se muestra en las notas de la imagen.
Encontrar cualquier pin GND abierto en el oopic y conecte el cable negro del GP2D12. Hay un montón de ellos. Usé un repuesto GND del puerto C 12. Se muestra en las notas de la imagen.
Encontrar pin3 y conecte el cable blanco del GP2D12. Sólo hay uno de ellos jajaja.
