Paso 6: Colocar los alambres juntos
Cuando Armando su escarabajo, que desea encontrar la mejor manera de mantener todos los cables juntos. Deja los cables de captura en las piernas de spinning y que sacó. También hace el escarabajo más compacto y más limpio.
Pasos:

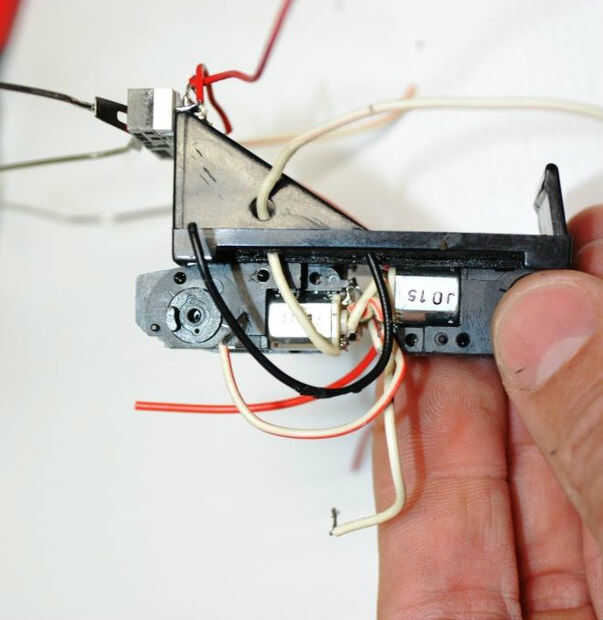

1. lo primero es poner un par de los cables del motor a las asas interiores de los interruptores. Estos no tienen nada conectado aún. Se puede ver en las imágenes de abajo que hay 2 cables blancos que salen a través de un par de agujeros en el soporte de la batería. Si no lo has hecho ya, usted necesitará taladrar los agujeros que faltan.

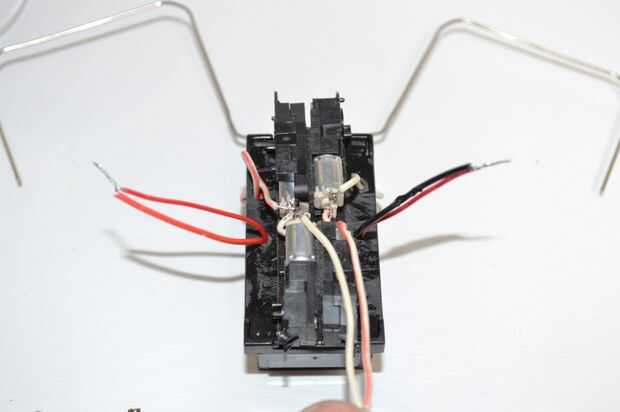

2. los 2 cables deben venir de los 2 motores que se encuentran en la parte delantera del escarabajo.
3. soldar los cables en el interior para soldar terminales de los interruptores. Asegurarse de que aunque se cruzaron encima! Así que debe soldar el cable desde el motor izquierdo sobre el interruptor de la derecha y viceversa para el otro.

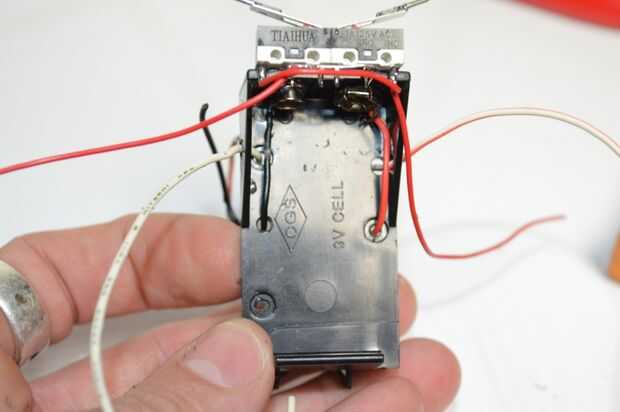

4. los 2 cables extras que agrega a los interruptores que a través de los mismos orificios como los cables de la batería (ver última imagen). El alambre conectado al pin del medio debe soldarse al cable negativo y el cable conectado al pin de exterior debe soldarse al cable positivo.

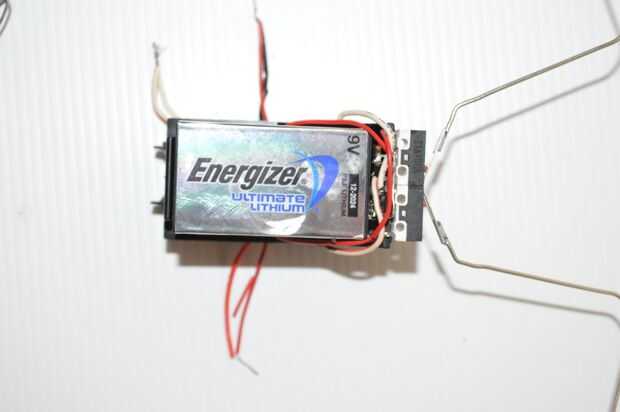

5. los otros 2 los cables del motor (se puede ver en la última imagen) se unirá al interruptor junto con el cable positivo de la batería.
El esquema a continuación proviene de este sitio web. Es una buena guía sobre cómo debe ir el cableado pero verás que es un poco diferente. En el dibujo, los cables del motor parte inferior están conectados con un cable diferente que se ha añadido al soporte de la batería. Este adjunto al cable negativo de la batería.
