Robot gigante inflable (1 / 6 paso)

Paso 1: Diseñar el modelo 3D y se descomponen en paneles

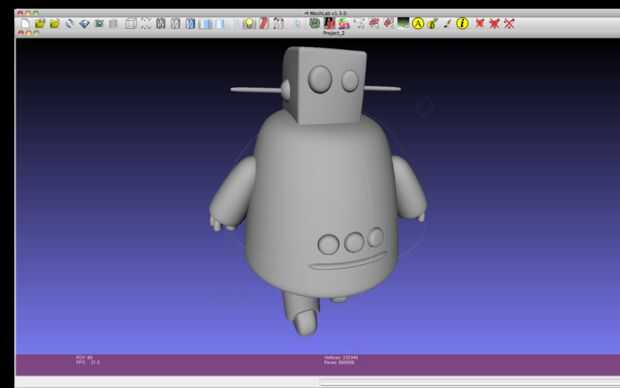

Para nosotros, el primer paso para la construcción de un inflable es diseñar el modelo 3D usando un programa CAD como AutoCAD o Solidworks.  Uso de licencia artística, hemos añadido una tercera pierna para hacer el robot más estable.  Formas inflables más tienden hacia una esfera cuando está inflado, por lo que debe hacerse algún subsidio.  Por ejemplo, para evitar que las piernas de electro apuntando hacia ellos.

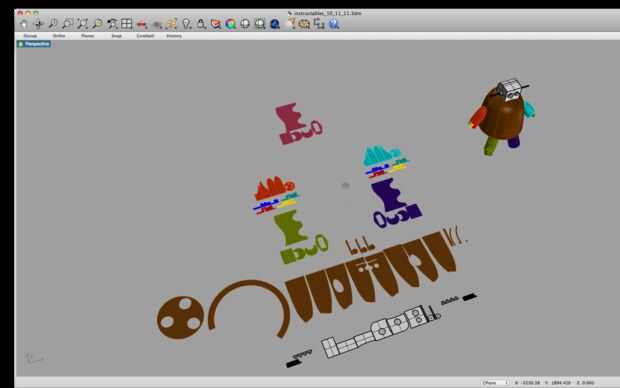

Con el modelo en la mano, utilizamos Rhino (disponible como una descarga de trabajo en progreso para Mac) para desenrollar las superficies "desarrollables" que mentira plana y pueden ser cosidas en el modelo original.

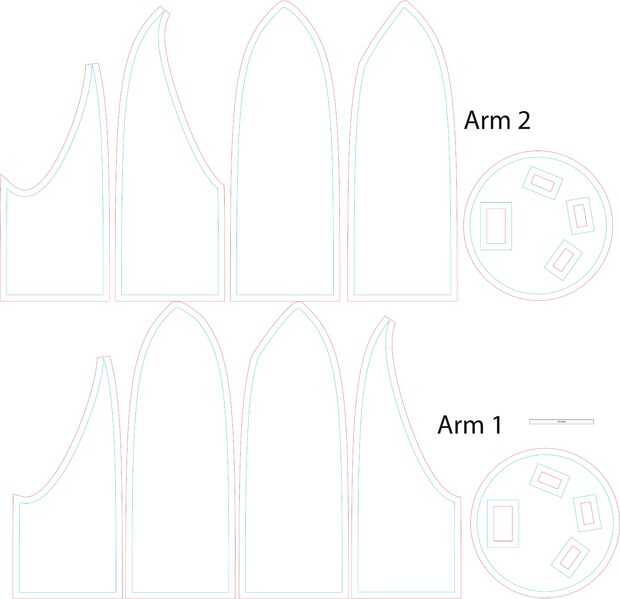

A continuación, tenemos que añadir márgenes de costura de 10 mm y arreglar las partes en páginas para imprimir.  Con Illustrator o Inkscape, podemos tomar la salida DXF de Rhino y utilizar 'Offset Path' para agregar el margen de costura.  Los paneles con los márgenes se pueden organizar manualmente para caber en las páginas para imprimir.  Este método funciona bien, pero puede ser realmente tedioso con muchos paneles.

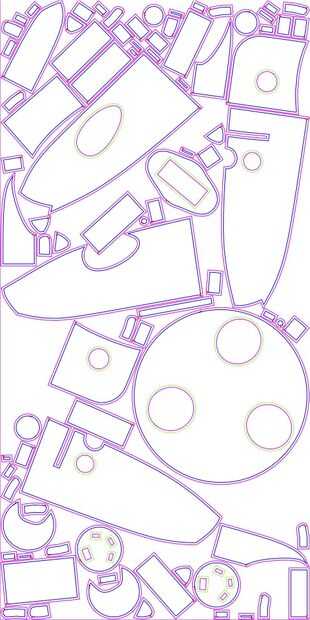

Como un experimento, leemos la salida de Rhino y mediante programación añadir márgenes de costura y anidar las piezas en papel.
