Robot LDR (8 / 15 paso)

Paso 8: Conexión de un interruptor

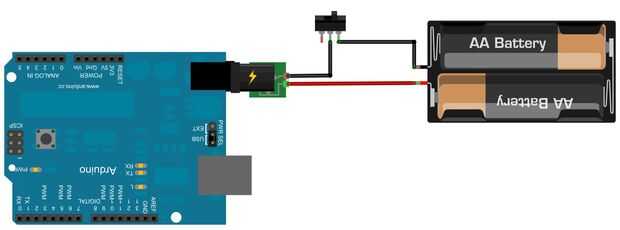

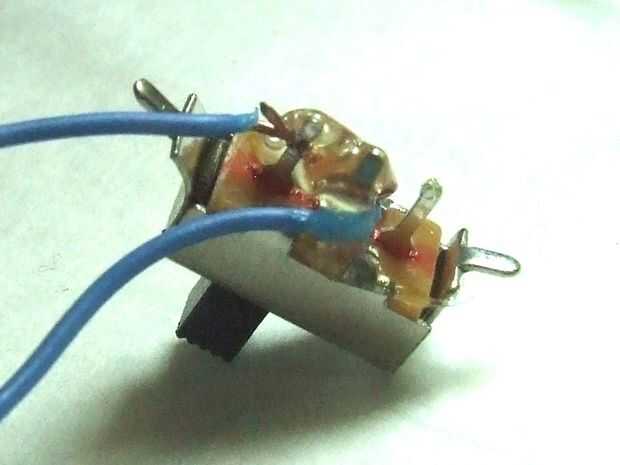

A) cable el cable de batería negativo o positivo para el encendido/apagado. Conecte un cable suelto en el otro pasador del interruptor. Cuando esto se hace y ambos cables se unen firmemente al interruptor, caliente pegamento la parte inferior del interruptor para mantener los cables asegurados. Una mejor manera sería soldarlos a las patillas si es una opción para usted.

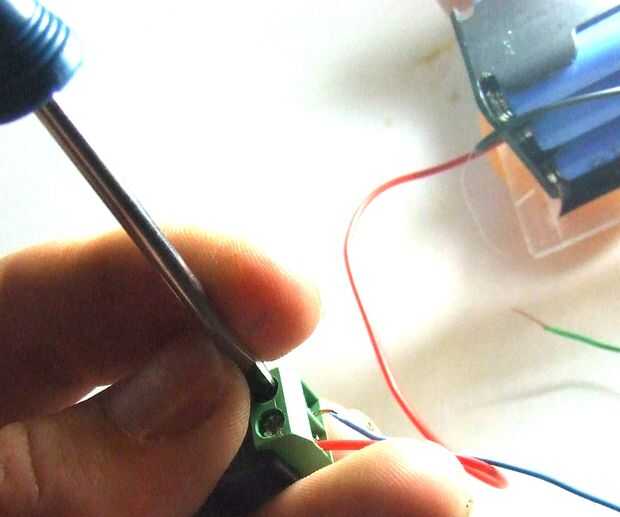

B) ahora toma el otro cable de positivo o negativo de la batería dependiendo de que uno elige y alambre directamente a la toma de corriente. Desatornille los tornillos del conector de alimentación, doble el alambre desnudo en su propio alambre cubriendo, luego inserte los cables asegurándose de que negro está conectado con la etiqueta negativa y rojo está conectado a la etiqueta positiva. Esto debe crear un circuito con el interruptor de encendido/apagado y bloqueo de energía.
C) montar el interruptor en el chasis en algún lugar accesible y fácil para usted para encender o apagar. Utilice pegamento caliente para colocar el interruptor en la posición deseada.
D) prueba para asegurarnos buenas conexiones hicieron mover el interruptor en y confirmando la luz de alimentación de Arduino se mantiene constante.
