Paso 2: Hacer un PCB para el módulo de
Este paso es opcional

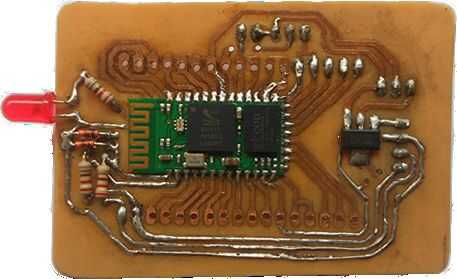

Ya que no tengo un descanso a Junta para mi módulo, hice un PCB del módulo.

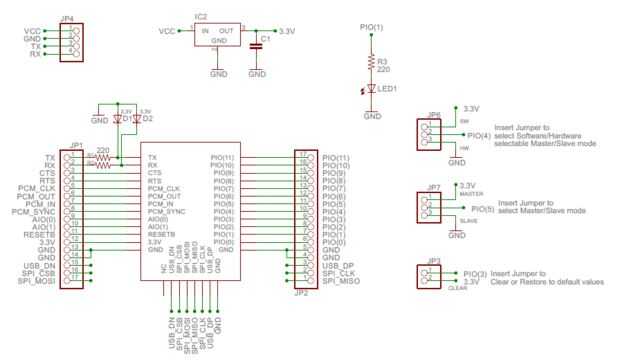

Referirse al diagrama esquemático, JP1 y JP2 sacar los pasadores de la funcionalidad adicional del módulo. Dejé sin usar en mi PCB. Para empezar, primero configuré mi tabla para usar un hardware seleccionable modo colocando un puente entre PIO(4) y GND a JP6. Luego fijar el tablero en modo esclavo colocando un puente entre PIO(5) y GND.
En modo esclavo el módulo permite que un cliente bluetooth conectar al módulo. En este caso el cliente bluetooth será mi teléfono Android.
Este es un post que había escrito sobre cómo empezar con el módulo:
http://punkisnail.wordpress.com/2014/05/13/Chatting-with-a-BC04-Bluetooth-Module-Using-Android/
