Robot móvil de la rueda de Omni - IoT (1 / 4 paso)

Paso 1: Conexiones de los módulos

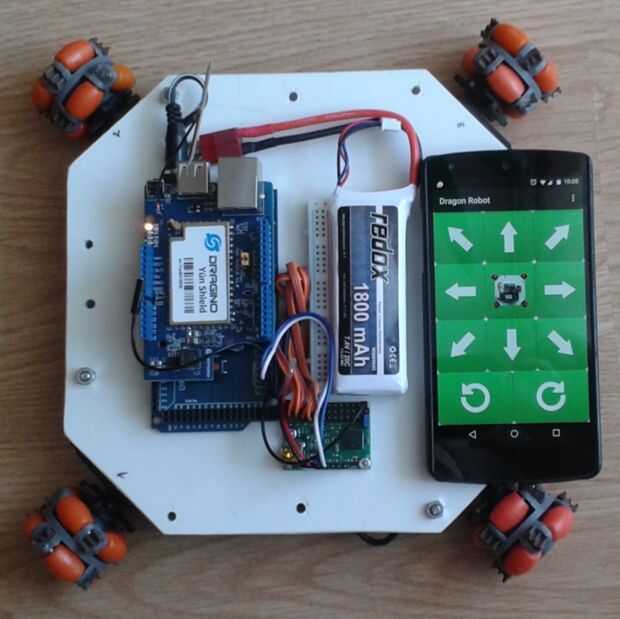

Arduino Mega 2560 es conectado con Dragino Yun protector, pero en primer lugar tienes que desconectar las uart mega2560 y mega16u2 como se muestra en este



.

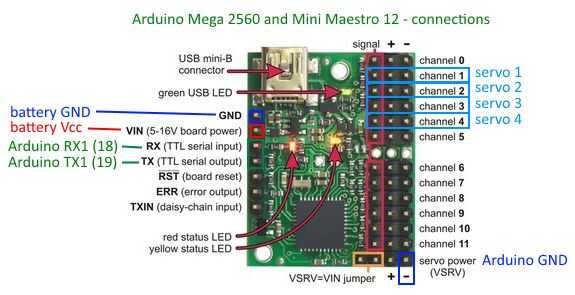

El siguiente paso es conexión entre Arduino Mega y Mini Maestro 12 como se muestra en la foto de arriba.

1. Arduino Mega 2560 -> Maestro Mini 12

  • GND-GND
  • RX1(18)-RX
  • TX1(19), TX

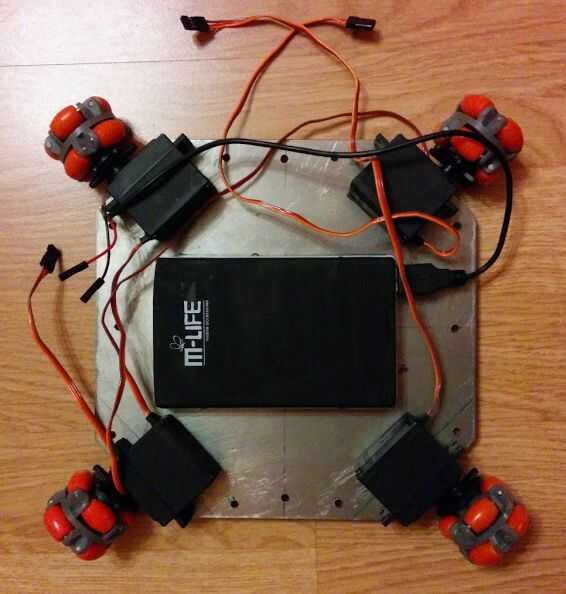

2. batería 5V (Banco de la energía) -> Mini Maestro 12

  • GND-GND
  • 5V-VIN

3. servos -> a Maestro Mini 12

  • servo 1 – canal 1
  • servo 2 – canal 2
  • servo 3 – canal 3
  • servo 4-canal 4
