Paso 2: LED, Foto resistor, interruptores del disparador y el servo

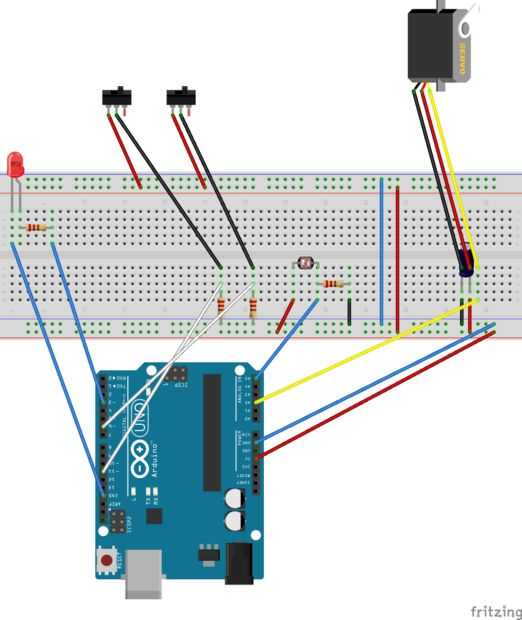

El primer diagrama muestra el cableado de la LED, Foto resistor, interruptores del disparador y el servo.
Los dos interruptores que se muestran son realmente los 2 interruptores del disparador del brazo largo.
El circuito mostrado arriba es muy sencillo. Sin embargo tenga en cuenta el condensador a través de los terminales de alimentación servo. Esto es para evitar una caída de tensión en el circuito causado por el servo comienza a moverse, que consume más corriente para empezar a moverse que cuando ya se está moviendo.
