Paso 9: Montaje del circuito - preparación del conector del interruptor de potencia
Este componente forma la conexión entre la batería de lipo, interruptor y terminales de potencia en el PCB. Se hace el cable de 2 hilos JST jumper, y puesto que esto está hecho de alambre de cobre trenzado, tendremos que soldar un plomo metal sólido de un pin header macho que por lo que podemos fácilmente enchúfelo en la cabecera de la mujer en nuestra PCB (al igual que hicimos con el componente de altavoz en el paso anterior).

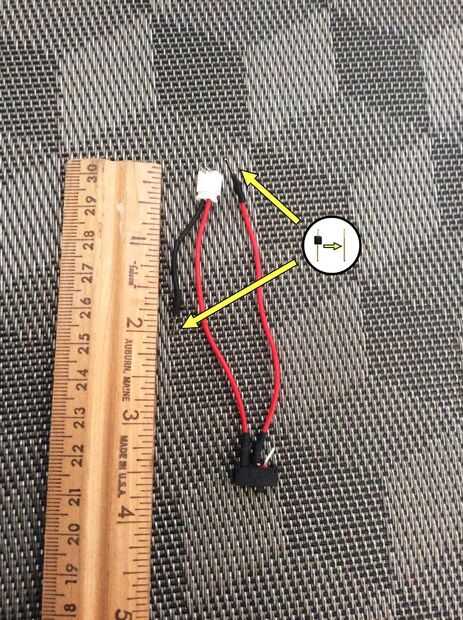

1. Tome el cable de 2 hilos JST jumper y recorte su cable negro (masa) a aprox. 1.25" y su alambre rojo a 3".
2. la soldadura de un pin header macho desnudo para el extremo expuesto del cable negro del cable JST y cubierta retráctil de la Junta de soldadura con calor.
3. corte un pedazo de 1/2"-largo de calor retráctil y abajo el cable rojo del cable JST.
4. Suelde el cable rojo del cable JST a uno de los conductores fuera del interruptor.
5. recorte un separado cable trenzado de alambre de cobre de aprox. 3 1/8" de largo.
6. soldar un extremo del alambre de cobre al plomo del centro del interruptor.
7. la soldadura de un pin header macho desnudo al otro extremo del alambre de cobre.
8. Deslice dos 1/2" piezas de calor retráctil sobre este cable del centro para cubrir tanto sus empalmes de la soldadura.
9. Deslice el encogimiento del calor en el cable rojo del cable JST abajo sobre su articulación con el interruptor de la soldadura.
10. Aplique el calor a todo el calor se contrae para enlazar en lugar.
