Paso 5: Montaje del circuito - la soldadura de los componentes en el PCB
Una vez has fabricado el Melodyian Robot PCB...
1. la soldadura de las resistencias y diodo de schottky para la PCB primero. (Es una regla general para soldadura de PCB para soldar los componentes más pequeños a la Junta Directiva primero y trabajar su camino hasta los más grandes. Harán su vida más fácil y ayudarle a que evitar dañar componentes sensibles en el proceso).

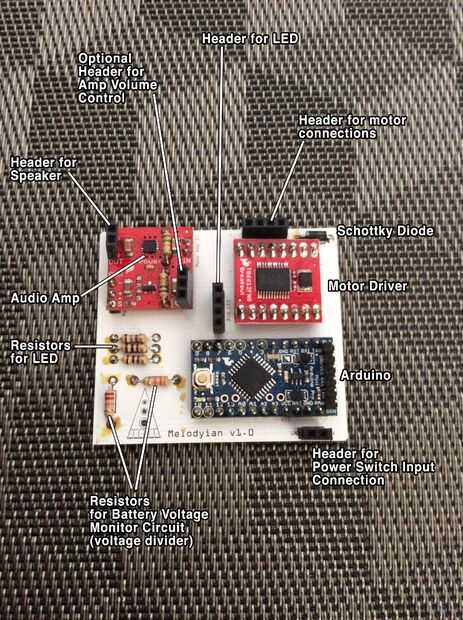

-La colocación de los valores de resistencia y el diodo son serigrafiados en la placa. También puede utilizar los cuadros y el esquema como referencia.
2. Suelde la Rúbrica femenina al LED, conexión del motor y pines de entrada de interruptor de potencia en el PCB.
-Haciendo esto hace fácil de conectar y desconectar el LED y el cableado asociado a la PCB.
3. utilizando el cuadro de referencia, preparación del breakout de amplificador de Audio:
-Soldar macho encabezado a su poder y pines de entrada de la señal.
-Mujer cabecera sus clavijas de salida de señal de la soldadura. (Usando las clavijas hembra jefe aquí le permitirá conectar el altavoz en el amplificador sin una conexión de soldadura permanente - lo que es fácil de reemplazar el altavoz en el improbable caso de que se daña...)
-OPCIONAL: Soldadura hembra encabezado a los pins de volumen si desea instalar un bote giratorio para controlar el volumen.
-OPCIONAL: Soldadura de resistencias para el desglose de amp si desea aumentar su volumen total de salida. Utilice esta Guía como referencia para calcular los valores de resistencia que se desee utilizar. (En este caso hemos utilizado dos resistencias de 15kΩ, que dio un impulso decente a la salida de volumen total).

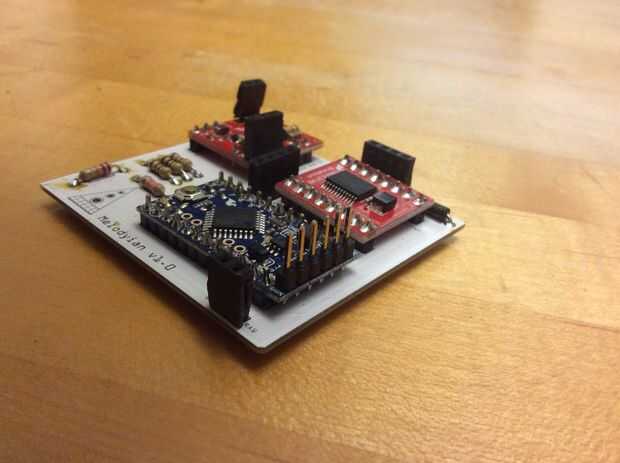

4. Prepare el Arduino por soldadura jefe masculino en todos sus agujeros de perno. Asegúrese de invertir el encabezado macho conectado a la cabecera de la programación de seis pines para que la longitud más larga se levanta para arriba sobre el cuerpo principal de Arduino (ver imagen de referencia). Esto asegurará que el transceptor Bluetooth está correctamente orientado una vez conectado.
-Si es necesario, aquí es una referencia rápida Guía sobre cómo utilizar y montar el mini Arduino Pro.
5. Prepare el conductor del motor por soldadura jefe masculino en todos sus agujeros de perno.
6. el amplificador de audio, controlador de motor y Arduino a la placa de la soldadura.
