Paso 2: Módulo de Bluetooth

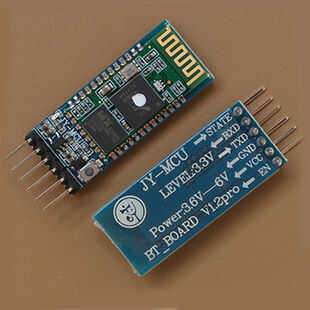

El módulo bluetooth es realmente fácil de configurar, pero puede causar problemas si no lo conectas correctamente. Debe ser alimentado desde los pines 5v o 3v en su arduino, conectado a tierra y conectado a la entrada serial y salida pines de arduino. Las conexiones son las siguientes:
Arduino Módulo de Bluetooth
pin de 5V = > VCC
Tierra = > GND
TX = > RXD
RX = > TXD
Los otros pines en los módulos, si el tuyo tiene extras, no se utilizará. Para ser claros, que los pines TX y RX en el arduino no deben conectarse a sus homólogos en el módulo de bluetooth, deben ser cambiadas. Otra palabra de advertencia para cuando usted está probando tu código, tu arduino no se puede actualizar con el nuevo código mientras que la TX y RX pines están conectados al módulo de bluetooth. Usted necesitará desconectar las clavijas cuando necesite Añadir nuevo código para el arduino.
