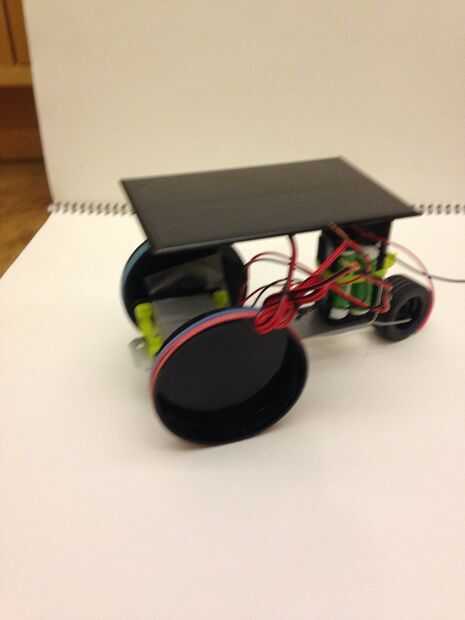

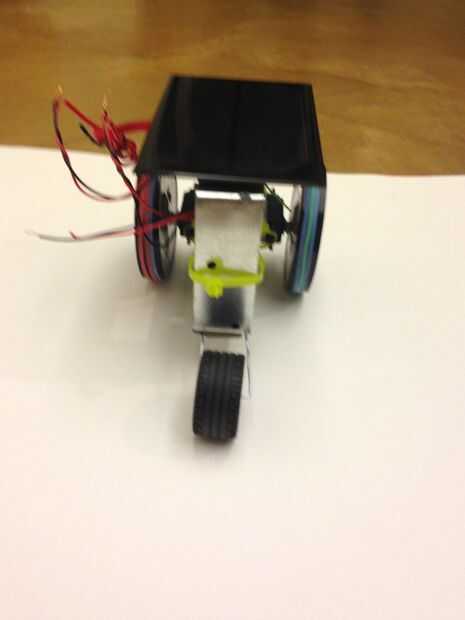

Robot solar (2 / 4 paso)

Paso 2: Pasos para construir

Paso 1 obtener materiales.

Paso 2 modificar el Servo. Abrir el caso de servo quitando los cuatro tornillos de la parte inferior. Desoldar de la placa de circuito interior y conecte un cable rojo y negro a cada uno de los terminales del motor. Finalmente, grieta abierta que la caja de cambios y encontrar el engranaje con un poco de plástico ficha en él evita la rotación continua. Simplemente corte la lengüeta de la marcha.

Taladro de paso 3: Haga un agujero de 1/4" en el centro de la correa de metal, aproximadamente de 5/8" de uno de los bordes más cortos. Perfore un agujero segundo aproximadamente 2-3/8" desde el mismo borde.
Paso 4. Curva: Usando un tornillo de mesa o dos barras de metal fijadas al borde de la mesa, hacer un grado 90 de la curva en la banda de metal en 6" desde el borde que los agujeros fueron perforados. Hacer un segundo grado 90 doble de 9" por lo que la regla de forma más o menos una 'U'-forma.

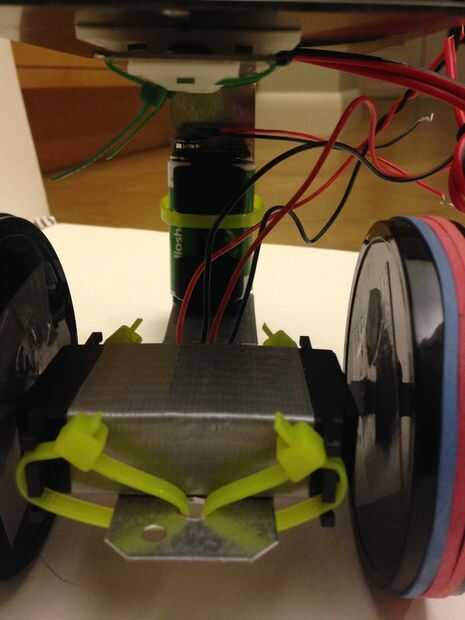

Paso 5. Adjuntar. Zip empate los servos a la correa del metal usando los dos agujeros de 1/4 que los servos se sientan espalda con espalda.
Paso 6. Zip empate los montajes: pares de side-by-side de lugar dos de zip de lazo se monta en la parte posterior del panel solar. Es importante que los canales de cada par son básicamente alineados.
Paso 7. Montajes más: Conecte dos pares más de zip tie soportes para la correa de metal en el interior de la 'U'-forma que está enfrente de los servos.
Paso 8. Conexión: Usando el canal postal monta, conectar el panel solar a la banda de metal.
Paso 9. En las baterías: pilas en el portapilas.
Paso 14. Coloque las baterías. Zip empate las pilas en el interior de la 'U'-la forma para que ellos se llevan a cabo firmemente en lugar.
Paso 16 Stick: Pegar las tapas de plástico para el cuerno del servo con una pieza cuadrada de cinta.
Paso 17 enchufarlo. Conecte el cierre de la batería a la batería.
Paso 18. Conecte los cables. Conecte los cables de presión de masa a los cables de servo.
