El escudo de puente es un Consejo para los hackers, investigadores y estudiantes. Puede utilizar junto con un Pi o Arduino Uno para crear proyectos interesantes de bricolaje con facilidad. Se trata de un tablero de código abierto y actualmente estamos diseñando la segunda generación.
Actualmente estamos en Kickstarter y pueden apoyar nosotros nos respalda o compartir la siguiente mención enlace con tus amigos y familiares
Enlace de puente protector pedal de arranque
¿Qué tiene?
10 DOF IMU.

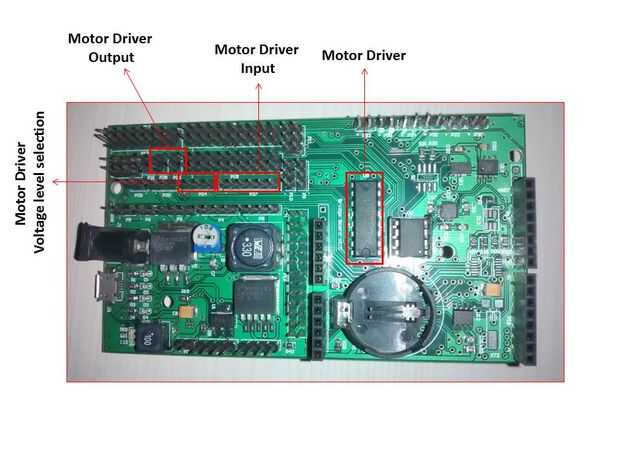

Sensor de temperatura. Controlador de motores doble puente que puede manejar motores de hasta 1Amp.
8 canal buzo Motor Servo que trabaja en I2C.
RTC con backup provisión de moneda de la célula.

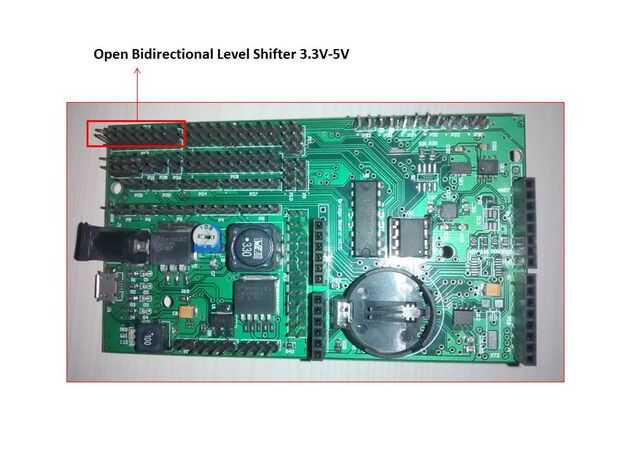

Abierto 5V-3.3V bidireccional convertidor de nivel de voltaje.

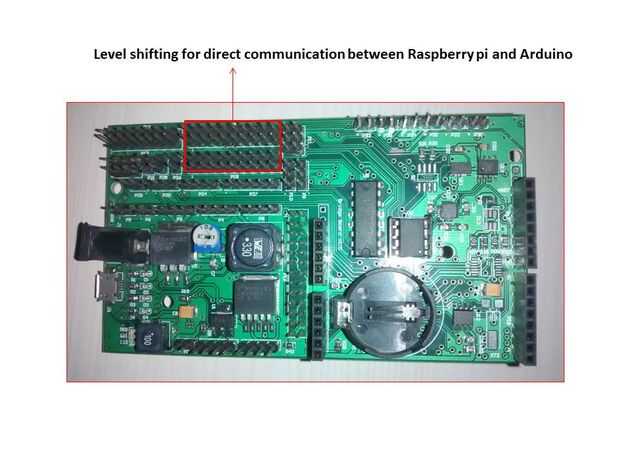

Nivel de desplazamiento para SPI, I2C, UART entre Arduino Uno y frambuesa Pi.

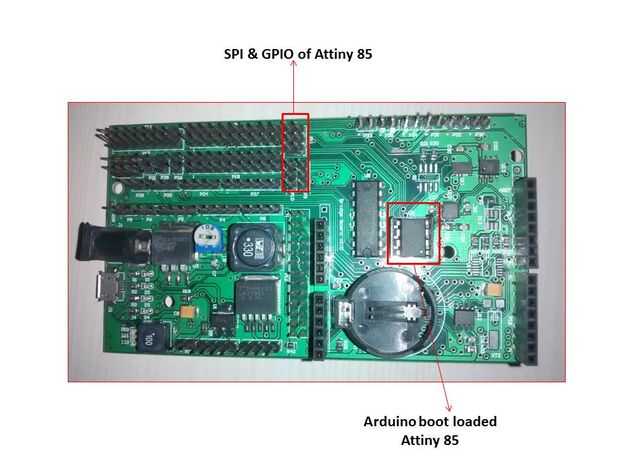

Attiny85 microcontrolador cargado con el cargador de arranque de Arduino.
Rúbrica módulo Wi-Fi de ESP8266.
Cabecera de HC-05 Bluetooth Module.IR Sensor para control remoto inalámbrico.

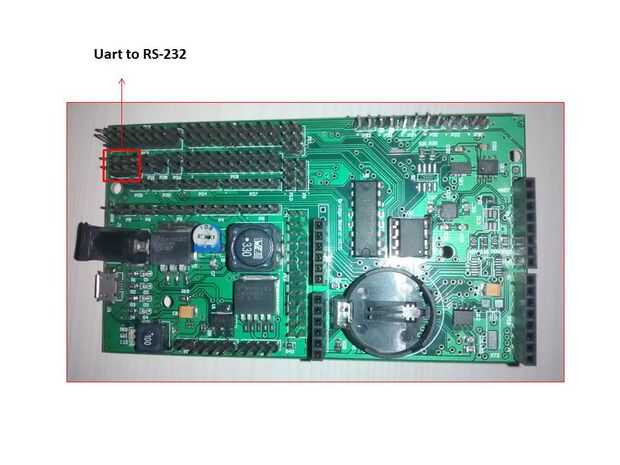

USB a UART módulo.

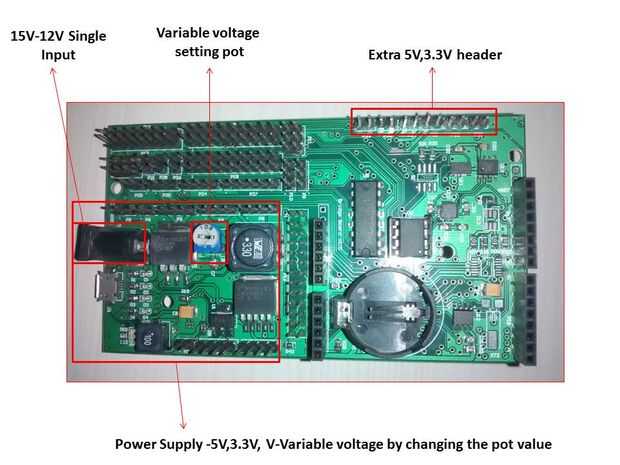

Fuente de entrada de 12V que potencia Pi y Arduino Uno que tiene un regulador de voltaje variable de 3A, un regulador de voltaje de 5V/3A y un 3.3V / regulador de voltaje de 1A.

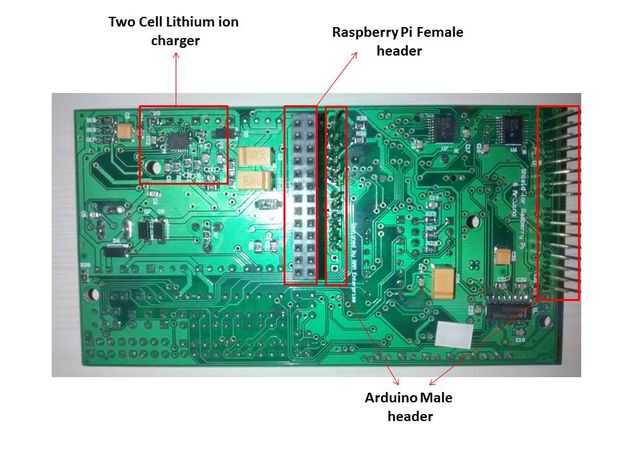

Dos celdas Ion de litio cargador con led y señal pins para monitorear el estado de carga de batería.
LED de intensidad variable controlado por I2C.

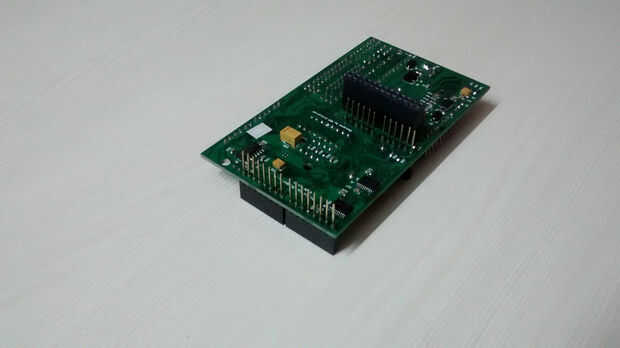

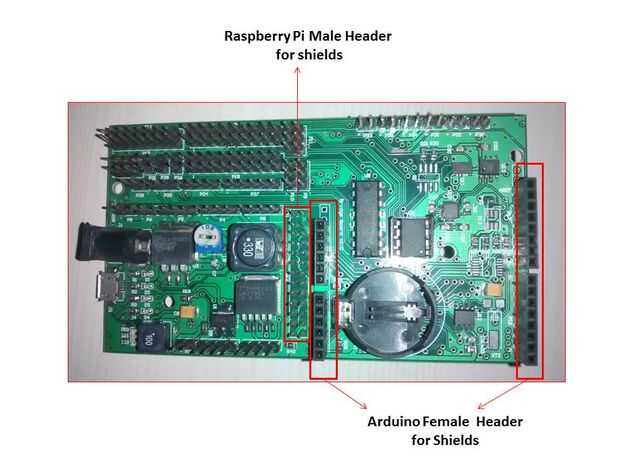

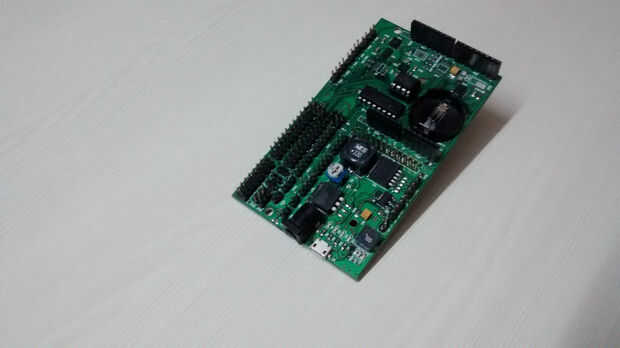

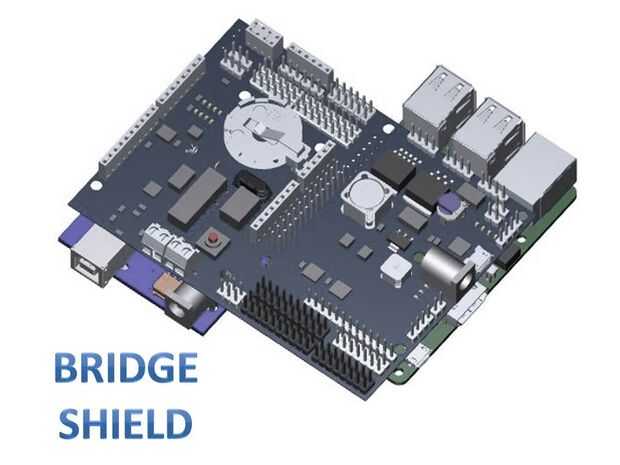

Su construcción mecánica hace que sea compatible con la mayoría de los escudos pila capas de Arduino Uno y Raspberry Pi.
Nota: Los anteriores son la especificación de segunda generación
¿Qué hemos hecho con él?
Hemos desarrollado algunos proyectos bastante interesantes como
-Un robot controlado a través de internet
-Domótica para el control de todo lo que puede ir a un tomacorriente
-Una cámara IP
-Una batería de respaldo Pi que podría ser una solución de computación móvil
¿Qué se puede hacer con él?
Combinando un arduino y frambuesa pi puede hacer algunos proyectos increíbles. Depende de usted cómo desea utilizar nuestro Consejo, nuestro principal objetivo es que te diviertes haciéndolo. Algunos ejemplos que podemos pensar son:
-Para la construcción de un autónomo o una robusteza uno mismo-equilibrio
-Hacer su propio robot (usar responsablemente! Descargo de responsabilidad: No somos responsables por la pérdida de su vecino de privacidad)

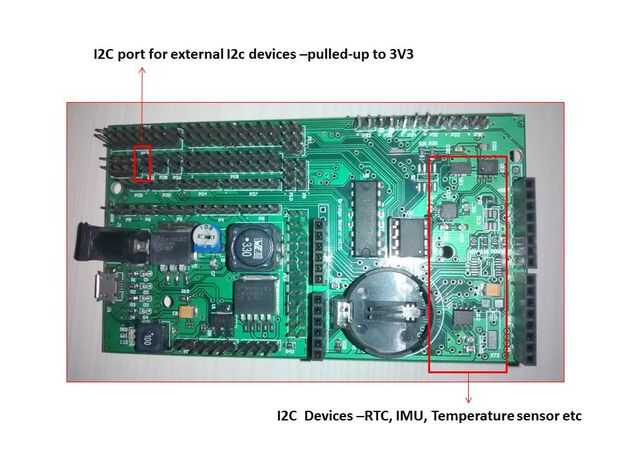

-Automatizar su hogar con nuestra gama de sensores. La mayor parte de nuestro trabajo de sensores I2C y a bordo de controladores de motor le ayudará a activar actuadores servo, DC y paso a paso motor.

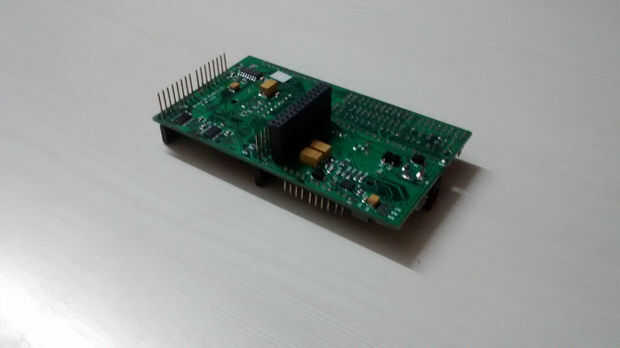

Han terminado el primer prototipo y en la actualidad están probando. Nos comprometemos a que usted se sorprenderá aún más por las características de la segunda generación. Para saber más sobre lo que hemos hecho puede ver los videos en nuestro sitio web y canal de YouTube.
En los siguientes pasos nos mostrará una forma sencilla a utilizar el escudo de puente y hacer un robot controlado remotamente (vía internet), y si aún tiene hambre de más que han añadido una parte opcional donde le mostraremos cómo hacer algunos domótica básica usando el escudo de puente y un módulo de wifi de ESP8266.
Así que vamos a conseguir cocinar gente!!
