Robot Using Raspberry Pi & Bridge Shield (6 / 6 paso)

Paso 6: Paso 6: conexión del Hardware de Arduino Uno y ESP8266 (opcional)

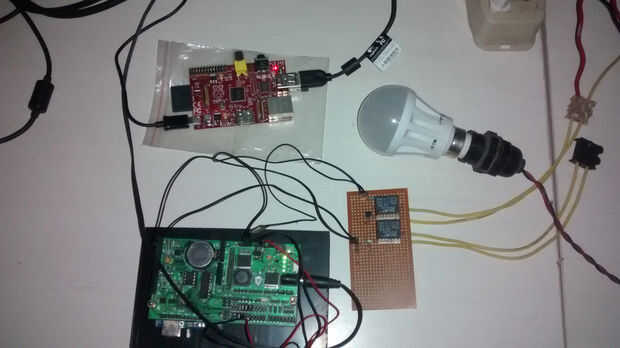

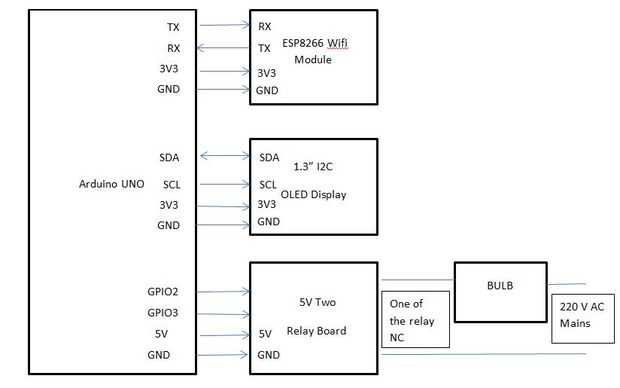

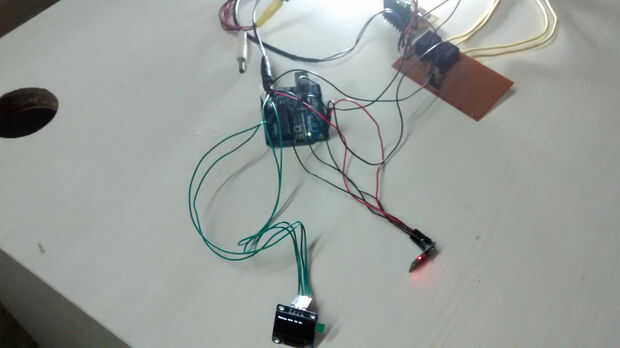

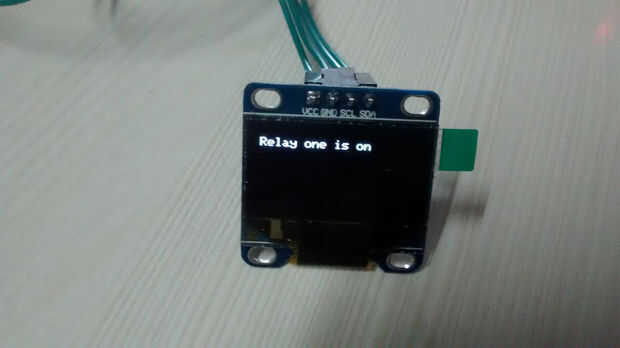

El módulo de wifi que he usado es ESP8266 que está conectado a arduino UNO a través de la UART. Incluso he añadido una pantalla OLED 1.3 para comprobar la esp8266 en el mando y el estado de activación del relé. Tenga en cuenta que Esp8266 Vcc y CH_PD deben conectarse a 3V3. Esta OLED está conectado al arduino via I2C. Las conexiones se muestran en el siguiente esquema. Tenga en cuenta que no he usado ningún cambio de nivel entre UNO y ESP8266 y hacer así será bajo su propio riesgo como ESP8266 es un dispositivo de 3V3. Recomiendo usar una palanca de cambios de nivel entre la línea de TX RX.

Finalmente quiero gente gracias por leer esto y espero que haga uno usted mismo y por favor nota este es mi primer instruir capaz y seré muy feliz si me puede dar algunos comentarios para mejorar. Gracias de nuevo

Aquí hay un enlace de nuestra página web

ARMTRONIX

y mi tubo canal

YOUTUBE

Por favor visítenos
