Paso 1: Cableado del interruptor de eje de balancín de rectángulo

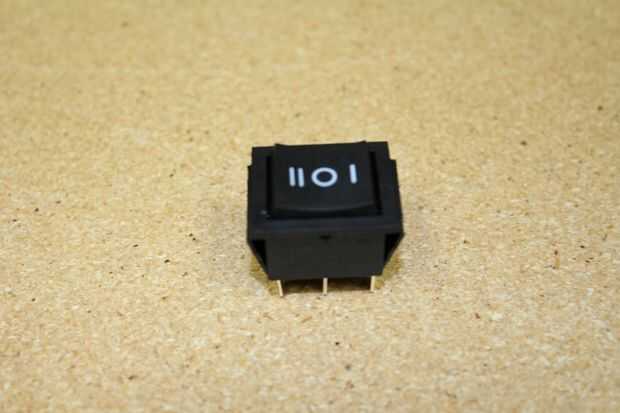

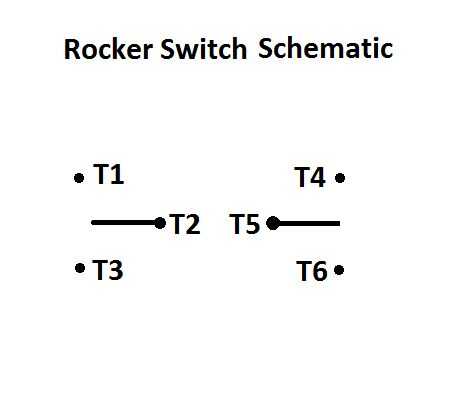

El interruptor de eje de balancín del rectángulo es el más simple de los tres interruptores, por lo que cubriremos primero. Es un doble polo, doble tiro interruptor (DPDT) con una posición neutral. Las conexiones de dos centro (T2 y T5) son las conexiones comunes. Cuando usted presiona el interruptor en una dirección, conectarse T2 T1 y T5 T4. Presionar el interruptor en la otra dirección conecta T2 a T3 y T5 a T6. Podemos utilizar esto para cambiar la polaridad en el servomotor, causando que se extienden y se retraen.

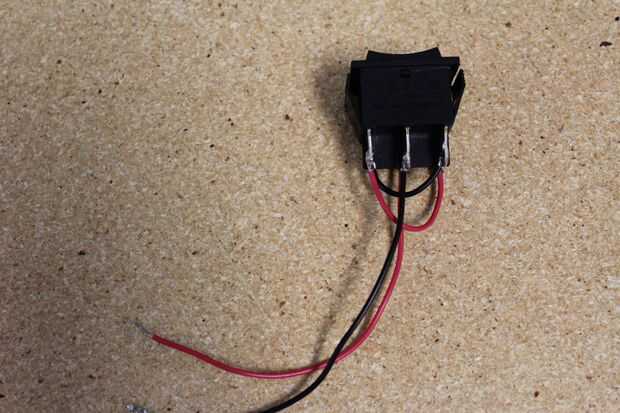

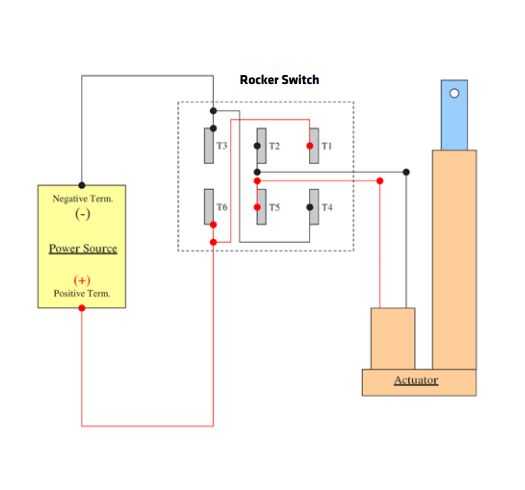

Conecte las clavijas como sigue, vemos el cuadro para un diagrama de cableado:
-T3 y T4 para el polo negativo (GND) de la fuente de alimentación
-T1 y T6 al borne positivo (12V) en el suministro de energía
-T2 para un cable de actuador
-T5 al otro cable de actuador

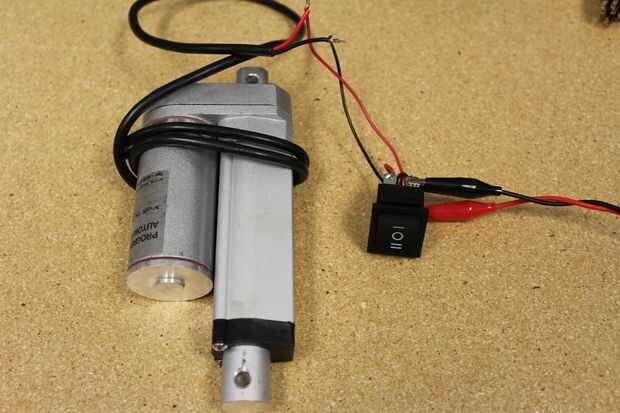

Ahora cuando pulse el interruptor a un lado + 12V se aplica a través del actuador haciendo que se extienda. Presionar el interruptor al otro lado da - 12V en el actuador haciendo que se retracte. Cuando el interruptor está en la posición neutral el actuador no está conectado a cualquier voltaje por lo que se mantiene todavía.
