Paso 2: Cableado del interruptor de eje de balancín redondo

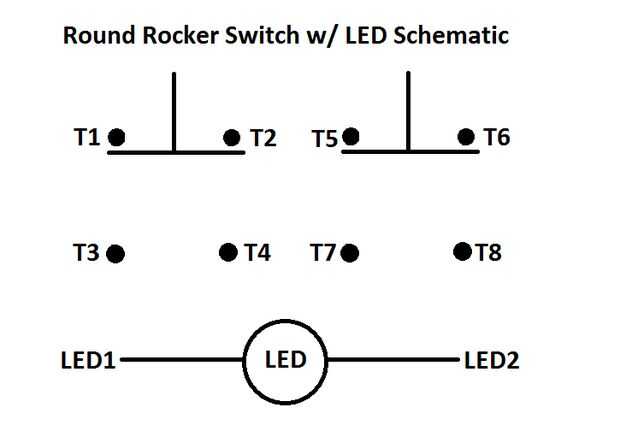

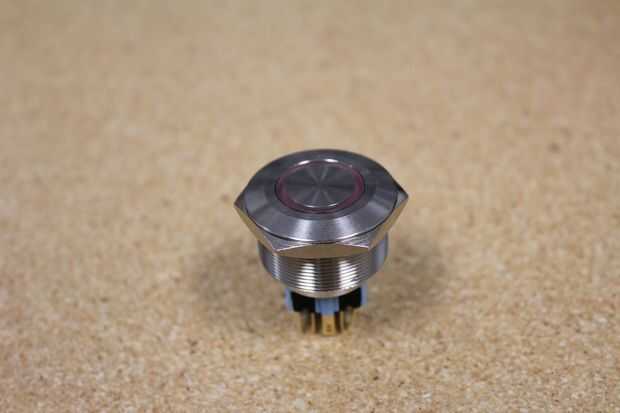

El interruptor de eje de balancín redondo tiene diferentes switches en su interior entonces el interruptor de eje de balancín del rectángulo. Es realmente de 2 conmutadores, cada uno con una conexión de normalmente abierto (NO) y un normalmente cerrado (NC). También tiene un 12V LED que usted puede atar con alambre como un indicador de estado. El LED es bidireccional por lo que no importa qué lado se conecta a 12V y GND.
Este interruptor tiene un límite inferior de corriente entonces nuestro interruptor rectangular. Si va a ser controlar más de 2A debe conectar este switch a través de un relé. Haga clic aquí para ver más información en el relé de 12V.

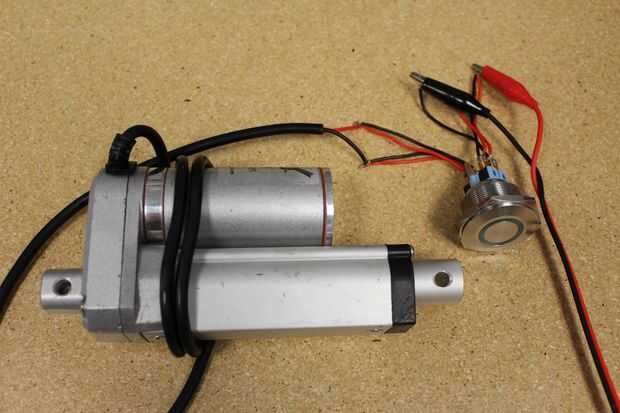

Siguiendo el esquema sobre el actuador se mueven una dirección cuando no se presiona el interruptor y la otra dirección cuando se presiona. Puede cambiar direcciones cambiando las conexiones del actuador.

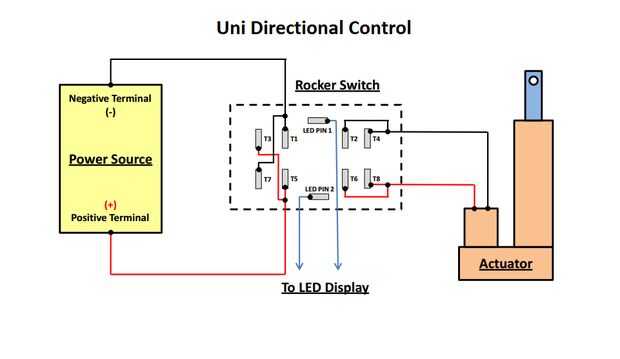

Con ningún relé, el interruptor de alambre como sigue: (ver diagrama de cableado para Control direccional Uni)
-Conecte T1 y T7 al borne negativo (GND) de la fuente de alimentación
-T3 y T5 de conectar al borne positivo de la fuente de alimentación (12V)
-Conectar el T2 y T4 a un lado del actuador
-Conectar el T6 y T8 para el otro lado del actuador
-OPCIONAL conecte 12V el LED

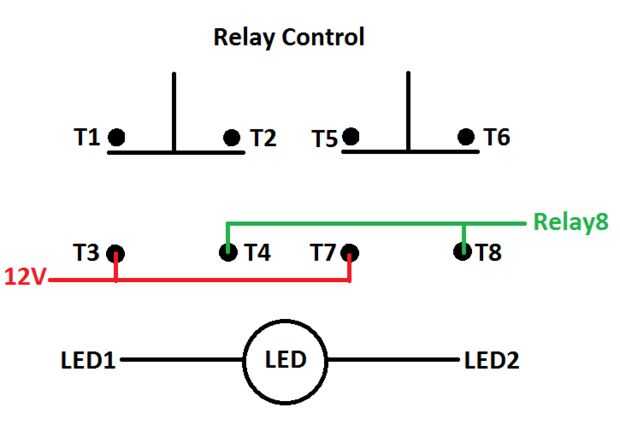

Para incluir un relé, el interruptor de alambre como sigue: (ver diagrama de cableado para Control de relé y el relé de 12V)
-Conecte el relé según el esquema anterior (cableado de relés de 12V)
-Conectar el T3 y T7 al borne positivo de la fuente de alimentación (12V)
-Conectar el T4 y T8 al pin 8 del relé
-Conectar el lado positivo del actuador (cable rojo) al pin 5 del Relais
-Conectar el lado negativo del actuador (cable negro) al pin 6 del relé
