Paso 3: Conexión del Joystick

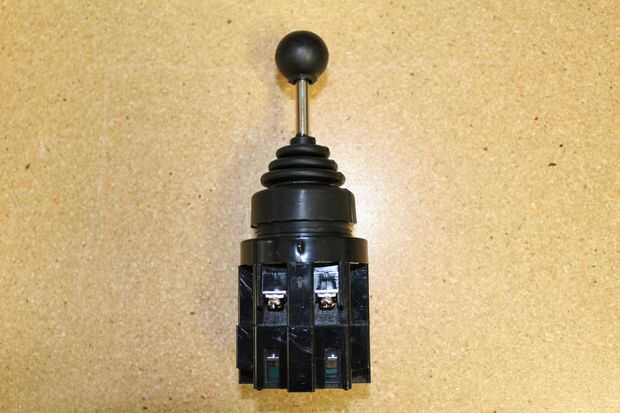

El joystick es una combinación de 4 interruptores normalmente abiertos (NO). Cuando usted mueve el joystick a la izquierda, la izquierda interruptor se cierra, cuando se mueve hacia arriba, el superior del interruptor se cierra etc.... Es muy lógico. Ya que la palanca de mando es el mismo en todas las direcciones no importa qué conexión para especificar como "up", "abajo", "Izquierda" o "derecha". La palanca de mando sólo puede cerrar un interruptor a la vez por lo que sólo puede ir hacia delante, hacia atrás, izquierda o derecha. No diagonales son posibles.

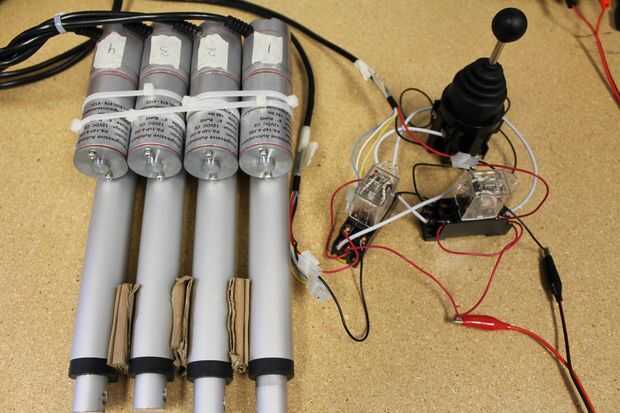

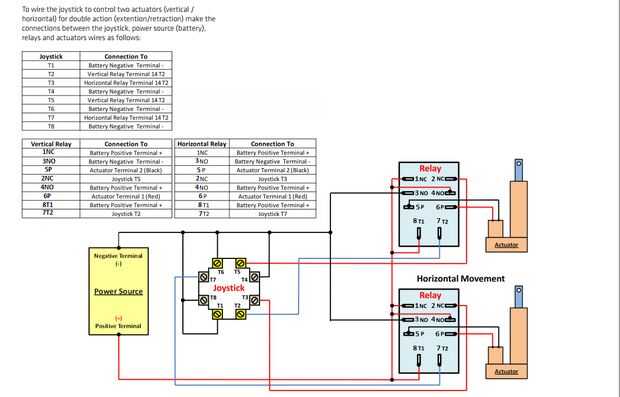

En este ejemplo va cableado el joystick para controlar 2 actuadores. Uno será nuestro actuador de la "izquierda", el otro será "traseras". Cuando dejas el joystick en el centro (posición neutral) ni actuador se mueven. Mover a la izquierda extenderá A actuador, mover a la derecha retraerá actuador A. mover el joystick remite extenderá el actuador B, moviendo hacia atrás retraerá actuador B.
Estamos utilizando 2 relés en este ejemplo para que la dirección puede ser cambiada.
