Paso 6: Cableado y más errores
En cambio, acabé usando cable cat5 sólido. Esto era mucho más fácil.
Omitir el café antes de este paso, se requiere una mano firme. Se trata sólo de las cosas más pequeñas que yo puedo soldar sin arruinarlo. Desoldar los pines, poner longitudes de alambre en los orificios a través y resoldar. Soldar o de lo contrario conectar los otros extremos a los microinterruptores apropiados (en realidad, hice el siguiente paso antes de Conecte los microinterruptores).

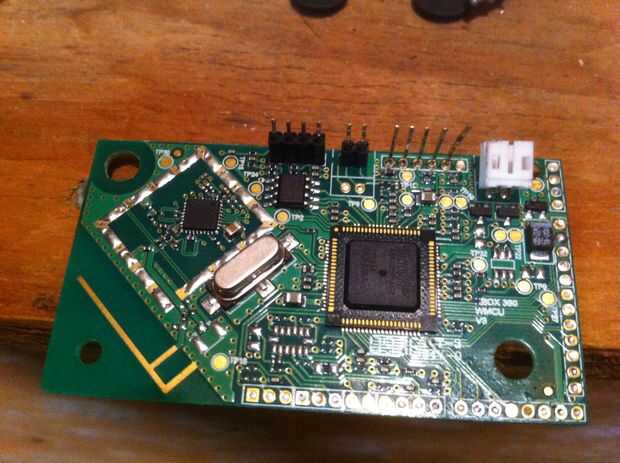

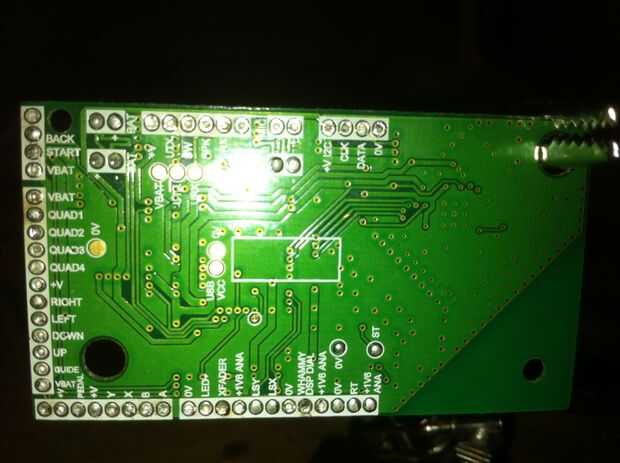

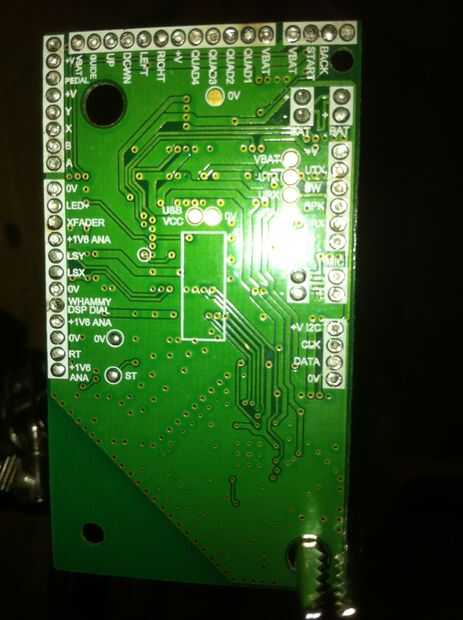

Ver la imagen para las conexiones a los switchs. Conectar a la ""Com"(Common) NO"(Normally Open) terminales y en los interruptores. Conexión a NC (normalmente cerrado) causará problemas.
Las conexiones para cada botón están la siguiente:
A, B, X y Y compartir + V en común. Es el más cercano + V en el tablero. Conectarlo a la conexión Com de cuatro de estos botones. Entonces no conecte los terminales en el A, B, X, y Y soldadura puntos respectivamente.
El botón de guía tiene 2 puntos de soldadura. Uno se llama a "Guía" y otros "VBat" conecta a los terminales del botón.
El LED se conecta a otro "VBat" y a "Quad1". Asegúrese de que conectar correctamente el ánodo y el cátodo del LED. Nunca estos puedo mantenerme recto, pero sabía que la resistencia que se presoldered en mi LED debe conseguir el "VBat" conectado a la misma.
Inicio está conectado al punto de soldadura "Start" y "VBAT" punto al lado de la soldadura.
Arriba y abajo conectar a la y por soldadura de puntos y ambos conectarse al punto de soldadura VBAT arriba el "derecho" de la soldadura de punto.
