Rodillo de tubo ajustable y llave de transferencia (9 / 10 paso)

Paso 9: montaje

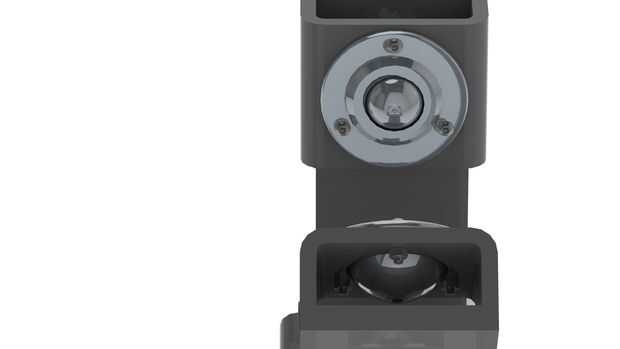

1) y 2.) Transferencia de la bola ha sido montado en parte 1 y sujetar.

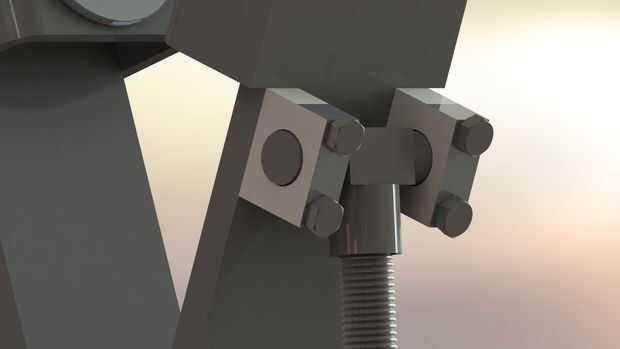

3) parte 1 mate con disposición de agujero de la parte 2 y gira con parte 3.

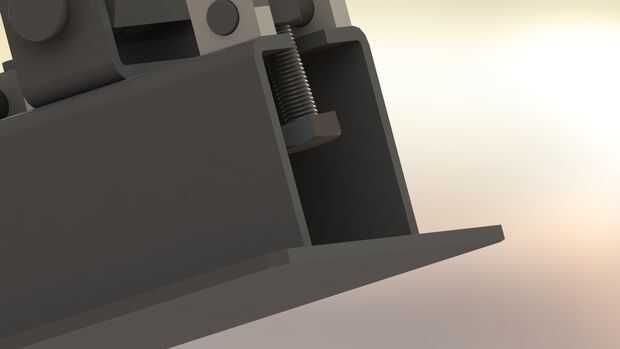

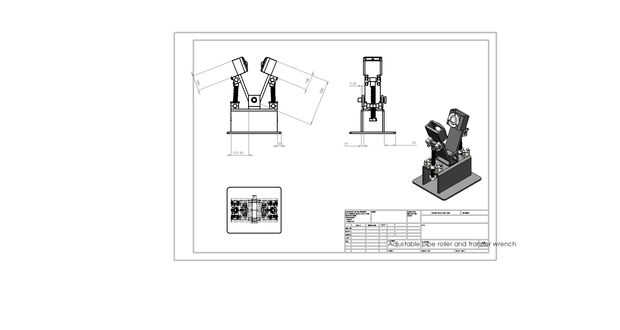

4.) parte 5 Haz montado con pinza cuadrada 25 mm como dimensión que se muestra en el diagrama. abrazadera cuadrada soldada con parte

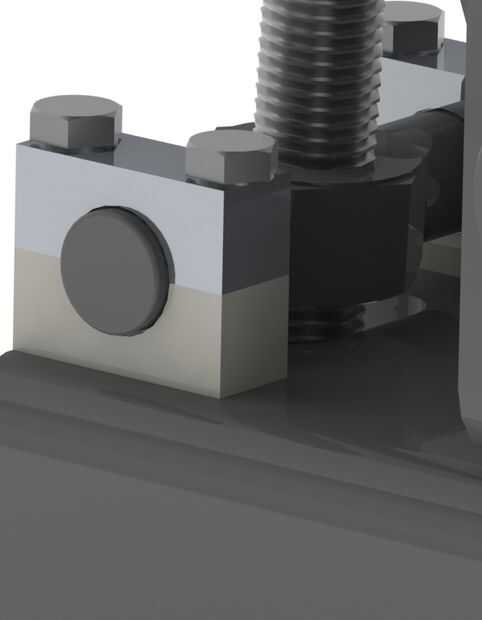

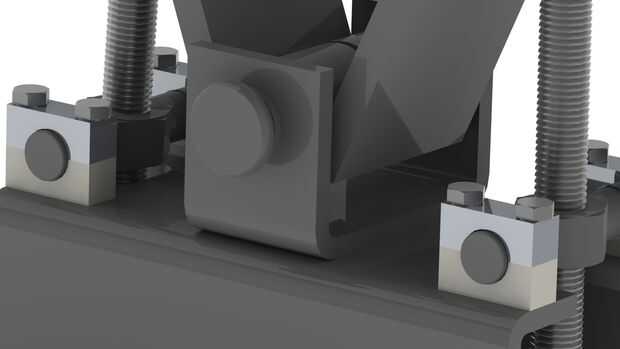

5.) en ambos extremos de la parte 6 cuadrados abrazadera soldada según dimensiones indicadas en el diagrama y parte 4 montar con la pinza cuadrada.

6.) parte 6 y parte 7 se sueldan con autógena como en el diagrama.
