Rodillo de tubo ajustable y llave de transferencia (1 / 10 paso)

Paso 1: Lista de materiales

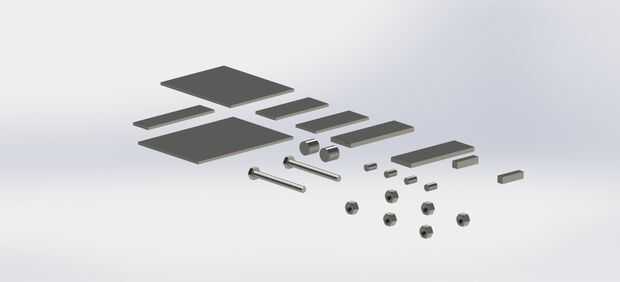

Lista de materiales

TODAS LAS DIMENSIONES ESTÁN EN MM

Materiales disponibles estándar

2002 bola transferencia---2 piezas

Cabeza botón M6 x 25 perno---6 piezas

(Alta tensión)

Tuerca M6---6 piezas

conjunto de 25mm cuadrados abrazadera---8

M10 x 35 m. hexagonal pernos---16 piezas

(En algunos casos disponibles con abrazadera)

M24 x 240 m. hexagonal pernos---2 piezas

M24 M.S tuercas---4 piezas (6 si es necesario la tuerca de fijación)

25 MM x 182 forjado barra---1 pieza

Fabricación materia prima

Placas de acero laminado en caliente M.S

10 x 100 x 252---2 piezas

16 x 100 x 300---2 piezas

16 x 100 x 300---1 pieza

10 x 300 x 450---1 pieza

10 x 300 x 350---1 pieza

Sección redonda

Ø 50 longitud 48 m. eje---2 pedazos

Ø 24 longitud 40 m. eje---4 piezas

Interior 27 Ø exterior Ø 32 tubo M.S-2 piezas

Sección cuadrada

longitud de 25 x 25 100 frío m. eje---2 piezas

SE ADJUNTA ESQUEMA DETALLADO PARA CADA PARTE.
