Paso 4: Prueba de Sketch de Arduino
1. Utilice el cable USB para conectar el tablero SmartInventor al ordenador.

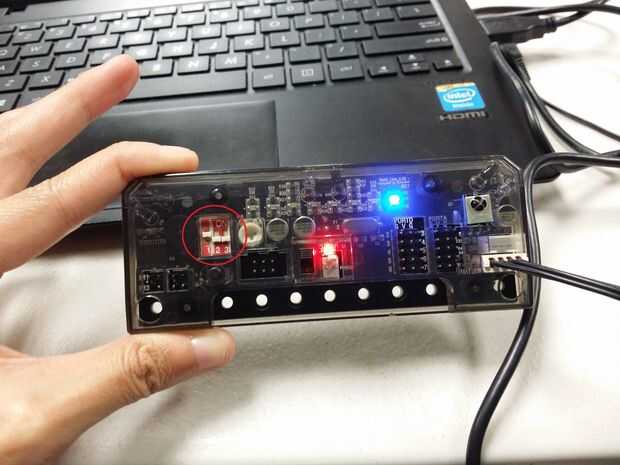

2. luego colocar "Dip-switch 1" en "ON" (la posición hacia arriba) y pulse el botón negro debajo de los interruptores DIP, que debe incitar la luz azul parpadeando.
3. ejecutar el IDE de Arduino.
4. ir a la pestaña de herramientas y mira el Pensión y asegúrese de que el nombre de junta (Rokit-SmartInventor-mega32_V1 o Rokit-SmartInventor-mega32_V2) coincide con el nombre de la placa física. Si no encuentra el SmartInventor, consulte el "paso 3: configurar el IDE de Arduino para trabajar con Rokit Smart."
5. verificar que la carga trabajada correctamente haciendo clic en la pestaña Archivo -> ejemplos -> comunicación -> tabla de ASCII. Esto debería dar un código muestra de la tabla ASCII. La siguiente tabla de códigos ASCII ejemplo es un programa que salidas el serial monitor (pestaña Herramientas -> Serial Monitor) ventana.
6. Haga clic en el botón Aceptar, para compilar el programa. El código debe compilar normalmente, a menos que haya un error en el código.
7. Haga clic en el botón cargar para cargar el programa en el controlador. Tan pronto como la carga está completa, haga clic en el botón SERIAL MONITOR para abrir la ventana de Monitor serie.
8. Coloque "Dip-switch 1" en la posición "OFF" y el programa se ejecutará. Si se hace correctamente código de la tabla ASCII mostrará varios caracteres en el monitor serie.
