Roll-A-Way Rover (3 / 4 paso)

Paso 3: Montaje parte 1

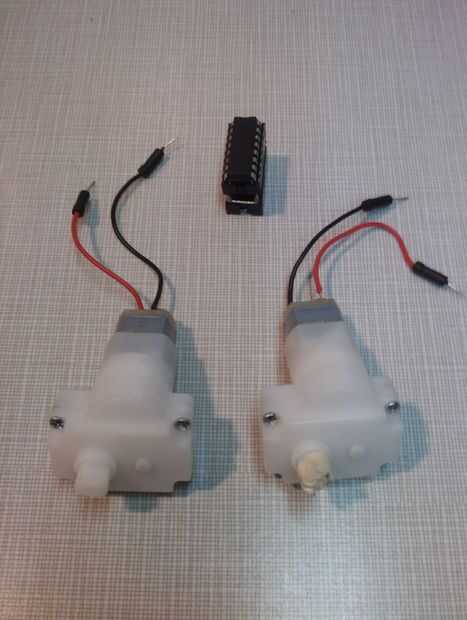

Dos del alambre de puente de longitud corta en protoboard - 4 pulgadas - macho a macho y cortar por la mitad;
Pele los extremos y soldar los cables corta 4 resultantes a los terminales del motor DC.
Lo mismo para el altavoz si decides usarlo.

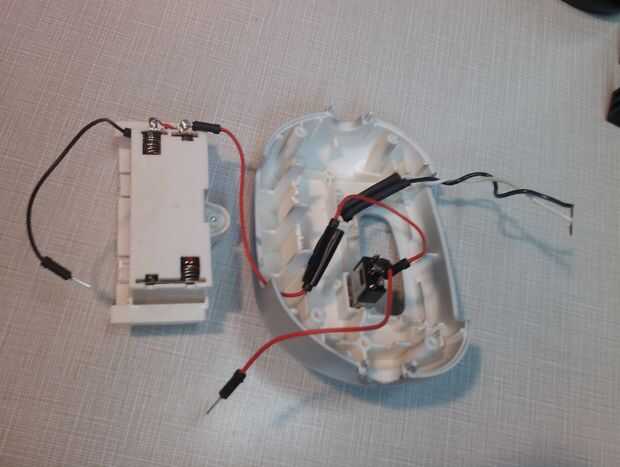

Retire los cables de la caja de batería y de la soldadura de dos mediometrajes breadboard puente cable - 6 pulgadas - macho a macho; puede que desee usar colores rojo y negro para hacerlo más fácil distinguir la polaridad.

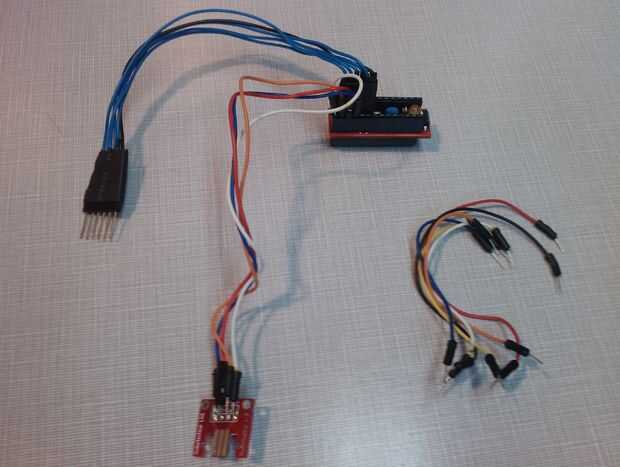

Soldadura el 16 DIP enchufes pines juntos manteniendo la muesca en el mismo lado.
Soldar un pequeño cable entre pines 1 y 16 y uno entre 8 y 9.
La soldadura de pernos 4 y 5 juntos y también pines 12 y 13.
Las uniones de pernos 1 y 16 y pernos 8 y 9 deben unir, puedes soldar un alambre entre ellos o utilizar un cable pequeño puente desde el lado opuesto de la toma de...
(Ver http://www.freewebs.com/isuru-c/motor_driver.htm )

Vea el paso
