"El Rollogator"

El "Rollogator" por Richard Lakin-Inzunza
Recientemente retirado mi gas fuegos y compró una estufa Barrigón, porque no puedo pagar más gas, y era algo que había estado planeando durante años y finalmente consiguió alrededor, después de lanzar yo mismo el final profundo y tener mi gas incendios desconectado primero, al principio del invierno!!!!
Ya había comprado una prensa para hacer el papel bricquettes, pero encontró la operación a ser bastante torpe e innecesariamente complejo, tener que separar las hojas de noticias, remójelos, cosas en la caja, coloque la tapa en y luego pulse.
También la prensa estaba un poco endeble, encontré doblado fuera de forma con la presión que puede ejercer mi estructura masiva, y tuve que modificarlo y reforzar piezas con barras soldadas etc. considerablemente.

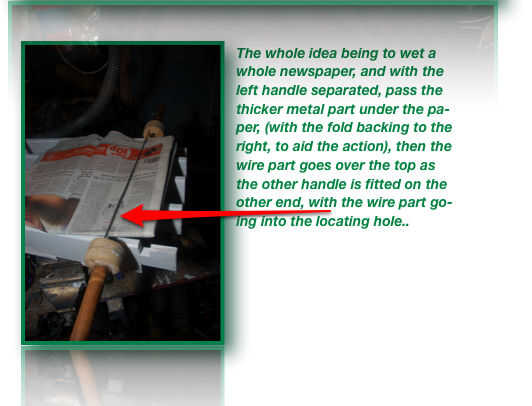

Mi primera idea fue basada en el concepto simple, que el periódico entero ya viene muy comprimido y en una forma lista para activarse con una acción simple en un 'registro'. Yo había pensado en una máquina bastante compleja como un mangle, que rodó el papel en un cilindro, luego utiliza un pistón para tirar fuera de la base, y pasé un tiempo trabajando la manera de hacer esto, antes de darse cuenta de la solución real debe ser tan simple como sea posible, algo la media DIY-er puede golpear hacia arriba o una pequeña empresa puede fabricar con un mínimo de herramientas **.
Al final, sucedió en un destello de inspiración, (soy un chef entrenado y al despliegue de pastelería, se me ocurrió la idea de invertir)!
Un amigo me preguntó, "¿Cuáles son las ventajas simplemente rodar periódicos mojados con la mano y grabar con la cinta marrón?"
Buena pregunta y hay bastantes. Por ejemplo, los rollos salen con un agujero en el centro, que acelera el secado y ayuda a la combustión.
Y es rápido! Usted puede eliminar troncos laminados muy rápidamente una vez que está establecido, hacer unos cuantos cada vez que usted toma un baño en el verano se pronto amontonar usted una pila enorme para invierno!
En segundo lugar, rollos un apretado registro comprimido, que sale muy bien incluso, hacerlo con la mano hace una cosa fea mangled blandita!
Además, si tratas de hacerlo, pronto encontrarás las manos se convierten en ampollas y dolor muy arrugada debido a demasiado contacto con el agua.
Por último, establece un área específica para trabajar en, de lo contrario tendrías que configurar con áreas de drenaje, montones de ruina cinta empapada, que aunque es barato cuando se usa apropiadamente, pronto será imposible utilizar si todo el rollo se convirtió en mojado y secado así.
Y resulta muy relajante y satisfacer a la mayoría y cumple con parte de su deseo de ayudar al medio ambiente y conseguir su calefacción por lo general gratis!
Así, utilizando una pieza de 12 mm esgrima bar que había sobrado de un trabajo de reparación de barandas a una iglesia recientemente, corte la parte principal, el centro del rodillo, el acero común, 12 mm ∅ X 480 mm, o apenas más ancho que un papel del tabloid, antes de que eran las manijas. Aluminio, plásticos, etc., probablemente trabajaría mucho mejor, esto es sólo el prototipo!
Cortar dos asas grandes, de un trozo de añejo de la fregona y usando una simple Sierra, cortar cuatro discos de una sola pieza de pino, dos con 12 mm centro de agujeros, dos con agujeros de 22 m, correspondientes al diámetro de los mangos y pegan como en las fotos. Taladré un agujero de 10mm en el centro de la derecha * pieza de mango, la fregona roscado internamente con un M12 x 1,5 hilo, luego cortar el mismo hilo en el extremo de la barra de metal. (Se puede comprar un conjunto básico de machos y cojinetes para bajo un tenner que harán frente a todo esto y muchos otros puestos de trabajo!), pero toma un poco de fuerza para iniciar y seguir el hilo, y no estoy tich! Utilizar abundante aceite y hacer solamente un cuarto de vuelta antes de invertir para limpiar la viruta. Alternativamente, sólo desbaste final y usar un pegamento de la resina de epoxy, pegamento del metal en la madera.
El otro extremo fue molido en una máquina de pulir a un final bastante redondeado en forma de bala, que encuentra en la empuñadura izquierda correspondiente. En realidad, corte un hilo en ambos, luego tierra suave sobre el metal para que sea un ajuste de empuje muy apretado, pero no creo, en la reflexión, es todo lo que necesario!

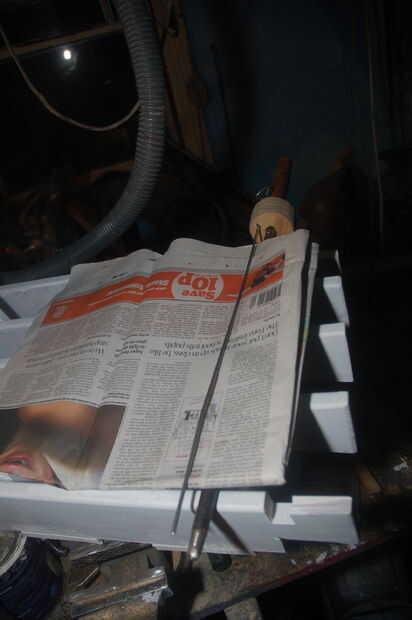

Había seleccionado una percha de alambre muy grueso, (más gruesa que el tipo Casimir), unos 3 mm y había enderezado, luego con uno de los extremos que sobresalen alrededor de dos pulgadas de la vice, doblado lo con pinzas en un mango triangular. Después de medir para asegurarse de que sólo salía a través del agujero en el otro lado, yo suelo ello en forma de bala similar pero más pequeño para ayudar a pasar el rodillo 'wheels', que había perforé dos agujeros de tamaños adecuado.

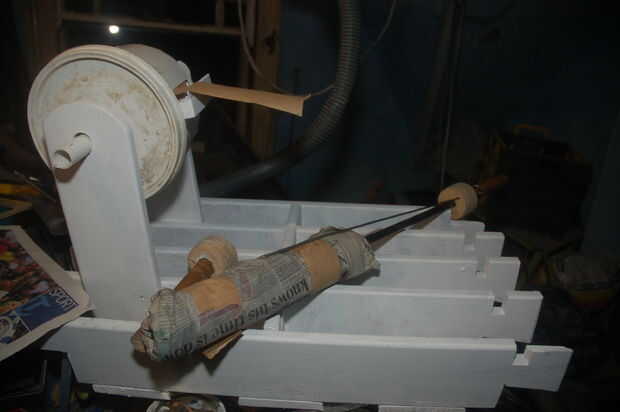

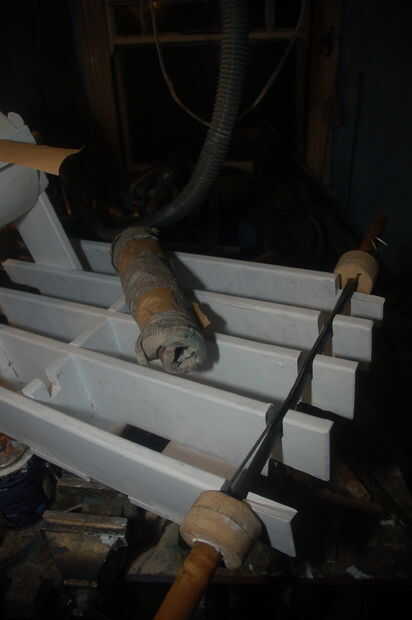

... Entonces, el papel se enrolla firmemente en una simple acción, dos pequeños tramos de cinta de embalaje de papel de estraza humedecido y aplicado, el rodillo quitando y el 'registro' se puede apilar para secar... (Tire la cinta desde el dispensador * (véase más adelante) y húmedo frotando sobre el papel enrollado)

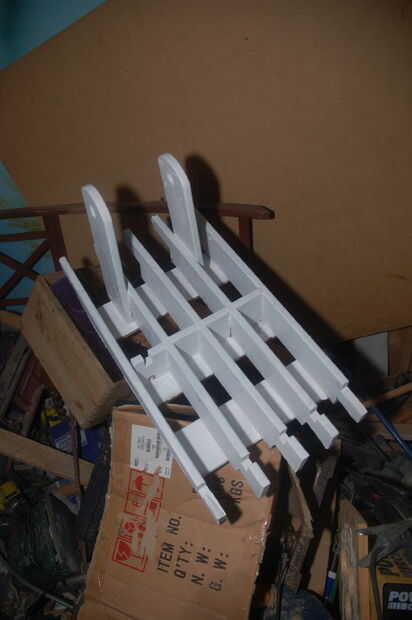

La parrilla
Decidí hacer un estante, que se coloca sobre la bañera, (donde he dejado el agua de un baño reciente, al añadir a verdor * de la idea).
No hay ninguna razón particular para este diseño exacto, que está hecha de listones de cama vieja que descubrí mientras borrado con mi bici y remolque.
(Puedo también hacer uno de chatarra de aluminio una vez he dominado con la acabo de comprar la máquina de soldadura TIG!)
Diseñar las paradas/desahogos debajo que sobre un centímetro más estrecho que el interior de la bañera, o cualquier envase se puede utilizar, por ejemplo, tope lluvia o barril, o incluso en su estanque en un día agradable del verano! (trate de no usar agua de grifo, este planeta se está quedando sin suministros potables, así que menos usted puede entrenar para utilizar, más para beber, y exportar a más necesitados lugares de tubería, (otro proyecto estoy planeando!!!!)
Pueden enfrentar los bordes con goma o algo suave si te preocupa dañar la bañera, por ejemplo, pedazos de llanta usada pegado en.
Hice la parte delantera inferior de la espalda, (el extremo que hace frente lejos de usted en uso), así que me estoy liando 'cuesta abajo', lejos de mí, esto es ergonómicamente más fácil, y ayuda de agua a drenar.
Yo pretendo hacer una versión más simple de madera de sección cuadrada reciclada, ligadas en la misma forma por longitudes de dowelling¶ de pinotea, simplemente perforado a través con una broca plana, espaciados y pegado o caliente pegado y una tachuela para mantener en su lugar. (Tengo clavo dos pistolas y un compresor, que hace la construcción muy rápida, aunque sólo con ' virar ' juntos el trabajo mientras que el pegamento se seque).
Encontrar la pistola de pegamento caliente sólo es útil en sostener la pieza de trabajo mientras se insertan los tornillos, no tiene mucho uso como adhesivo permanente donde se aplicará la tensión. Es bueno sin embargo, en el llenado de espacios, mía tiene una boquilla fina que puede ser utilizada para forzar el pegamento caliente en espacios, garantizando un ajuste apretado en las articulaciones donde las habilidades de carpintería o las herramientas que se utilizan no son de calidad superior! (Yo generalmente estoy molestado demasiado o demasiado de prisa para trabajar con las habilidades en que soy capaz de, como lo enseña en la escuela un maestro muy bueno, a menos que sea mi mejor trabajo para mostrar y la fuerza) Siempre me "cinturón y tirantes" pegadas juntas y tornillos demasiado. La pistola de clavos es genial también para improvisando rápidamente y puede utilizarse para 'encajar' clavo para mejorar la fuerza. Abrazaderas de jet velocidad de trabajo rápido, pero si realmente quieres un acabado fino y una durabilidad a largo plazo, siempre usan faja adecuada y las abrazaderas de la 'G'.
* Verdor, "Greenity" (¡ sic!)
¶ (Pinotea en lugar de Ramin, que es un producto de la selva y no se anima)
Yo probablemente a biselar los bordes de los largueros que ayudarán a drenar tanta agua como sea posible. Otra cosa que sería una serie de cortes de sierra amplia a lo largo de los largueros, agarre y exprimir tanta agua como sea posible, ayudando al tiempo de secado. Además, frente a los bricquettes, estas seca más rápido, no sólo porque hay más superficie por unidad de masa, pero el orificio central permite que el aire a pasar dentro.
Idealmente, debe apilar bajo cubierta, a 45 º para el viento dominante, si al aire libre, tres en una dirección, y la capa siguiente está a 90 º y así sucesivamente, que maximizará la circulación del aire en y alrededor de los troncos.

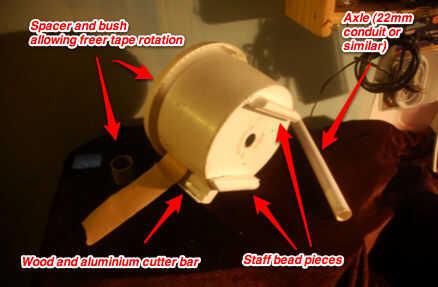

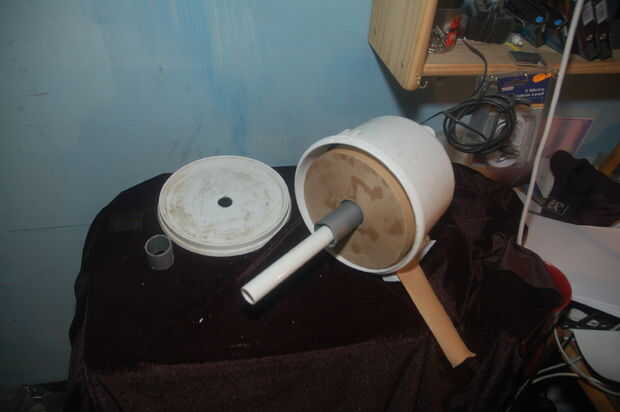

El dispensador de cinta adhesiva marrón
Después de mis ensayos iniciales, con el estante en el baño, descubrí que mis húmedas manos lentamente fueron tomando el rollo de cinta, y recuerdo de la experiencia anterior, con un rollo que tenía para estirar papel Acuarela sobre un tablero, una vez que se seca, que puede ser arruinado todo el rollo. En sobre cinco euros un rollo, (200 metros), no quiere desaprovecharla. Así, encontrar una bañera de tamaño de mi receta de 2 kg de sales de Epsom para mi pobre dolores articulares, (!), encontrar esto acomodar uno o dos rollos y mantenerlos bastante seco. La tapa tiene un labio de la regresión, que sella muy bien. Creo que los 2KG (amarillo brillante) vegetales envases de mantequilla de búfalo que ver alrededor probablemente haría igual de bien...
Cortar una ranura para permitir que las dos cintas pasar, (Mantenga los bordes suaves o cortará la cinta, más tarde, yo puedo afinar la ranura con algunos 'labios' o rodillos de la aguja), luego caliente pegado un pedazo de madera debajo de en frente y en esto, tan lejos de la ranura como sea posible (o te resultará muy difícil a la cinta una vez se ha cortado un pedazo del hilo de rosca. La próxima vez, voy a hacer una barra de metal que sobresale unos tres o cuatro pulgadas lejos), pongo un trozo de aluminio angular pequeña que acababa de poner cortes de sierra en y tierra luego a una hoja con mi herramienta rotatoria de modelado, y esto actuó como un cortador para ajustar la cinta hacia abajo el y cortar como un dispensador de cinta adhesiva.
Cuenta que, más tarde después de alguna práctica, encontré bastante fácil simplemente rasgar la cinta a la longitud necesaria.
Luego corté y fijadas dos pedazos de grano de desecho personal de un viejo marco ventana, (uso nada conveniente!) y situado en la parte posterior para sujetar el dispensador de la cinta en los dos largueros de madera en el estante, parando de girar. Obviamente, no podía atornillar el soporte para el mástil ya que necesita salir para rellenar.
Utilicé tornillos de cobre amarillo pequeñas (tornillos de cabeza redonda para minimizar cualquier cosa en los rollos de papel), interior para mantenerlas después de pegado. (Por cierto, fue muy duro girar en esta etapa, hasta que encontré mi destornillador más largo y penetra a través del agujero central 22 mm el tornillo interno!
La cinta está disponible desde cualquier compañía de empaquetado, a partir de cinco euros un 200m rollo, más usted compra, más barato se vuelve! Pero un rollo edades del pasado de todos modos. Debe ser mantenido seco. No confundir con la cinta de empaquetado plástico pegajoso más nuevos, que cuesta mucho más y no trabajaría con papel mojado de todos modos! No la consigo mojado demasiado tiempo antes de usar, ya que tiende a perder la cola en el agua y se convierte en inútil.
Tan pronto como lo tenía montado, lo probado, y funciona mejor que mis mejores esperanzas! Más voy perfeccionando, para que sea más simple para volver a fabricar. Utilice pegamento impermeable de madera (exterior), ya que es probable que muy mojada durante el uso. Pinotea es recomendado por la misma razón, que no encoja o crack como la basura de secada más barata utilizada para la construcción en general.
Encontrar viejas partes de la ventana y otros desechos de Salta victoriano nuevo reformado exterior y vivienda Edwardian es mejor que nada baratos y nuevos, proporcionar usted tenga cuidado de quitar todos los clavos y las zonas podridas o cualquier madera con infestaciones obvio, carcoma es generalmente claramente visible por una serie de pequeños agujeros redondos.
Y usar una máscara si quemar la pintura vieja, ya que a menudo contiene cantidades de plomo. Dar a la pieza acabada una buena capa de barniz exterior o yate, o pintar con acrílicos como tengo, aunque voy a terminar con barniz exterior base de aceite.
La longitud del rodillo tengo muerto derecho primera vez, permite un tabloide rodar con facilidad, o un periódico dio vuelta hacia un lado. Puede remojar y entremezclar otro papel y productos de la tarjeta, dentro de los rodillos, no pretendo que siempre recicla cualquier papel nuevo, convirtiendo todo en troncos, cualquier exceso puedo regalar o vender.
Estoy seguro que usted puede conseguir tan original y experimental como quieras, plegable en hojas, serrín, materia vegetal, lo que sea, siempre y cuando se seca antes de se pudre!
Sería más que feliz para que cualquiera pueda utilizar esta idea sin regalías o derechos de autor para fabricar y vender versiones y estaremos encantado de discutir más modificaciones. ¿Tal vez podrían configurar colectivos para recoger papel, convertir en combustible y emplear a personas que estarían sin trabajo? ¿Entrega del producto por la bicicleta y el remolque al cliente?
Compartir y disfrutar!
(Lema de Douglas Adamses en su serie más famosa de la novela), y uno que todos deberíamos usar ahora que el capitalismo está llegando a su inevitable perdición!
Imprimir-usted mismo las etiquetas, ver última foto, copia y 4 impresión a una hoja A4!
Notas agregadas!
Después de continuos ensayos con el Mk.1. la próxima versión será con listones más a través, o con un pedazo de aluminio ampliado a través de las tablillas existentes. (Tapa sharp termina con tiras de plástico o material para evitar filos, (o un surco de la derrota y pegar en esto), que dolía mucho más en las manos mojadas frío!).
No ponga todo su papel en remojo inmediatamente, ya que se vuelve demasiado difícil de manejar cuando empapado muy bien.
Si lo haces, como yo, algunos registros después de un baño, es mucho más fácil y agradable si el agua 's todavía caliente, sobre todo si tienes que hacerlo en invierno! Por supuesto esto significa que el papel toma menos tiempo en remojo demasiado, así que, un poco a la vez.
Más lo adaptado por la ranura de la cinta de corte a cerca de tres pulgadas de ancho, anotando en la parte posterior y brevemente calentándolo con un soplete de cocina y doblarlo sobre sí mismo para hacer un borde liso. Ahora funciona mucho mejor, también calienta los costados para ablandar y luego redondearlos guantes gruesos.
Corté la tapa o la base de otro recipiente, quitar los lados verticales, para crear un disco de tamaño adecuado para caber entre la cinta de rodillos para detener la travesía cintas, como lo hizo sin.
Medida que avanza, encontrarás métodos ergonómicos evolucionan con la práctica, siempre ten esto en cuenta y experimentan! Por ejemplo, creo que si siempre mantienes la cresta o pliegue del papel a la derecha y el mango no fijos a mi izquierda. ahorra tiempo esfuerzo y frustraciones.
Un ligero giro en la dirección opuesta que rodado permitirá la extracción de la herramienta con menos esfuerzo. Incluso podría investigar en spray de teflón para el centro de acero!

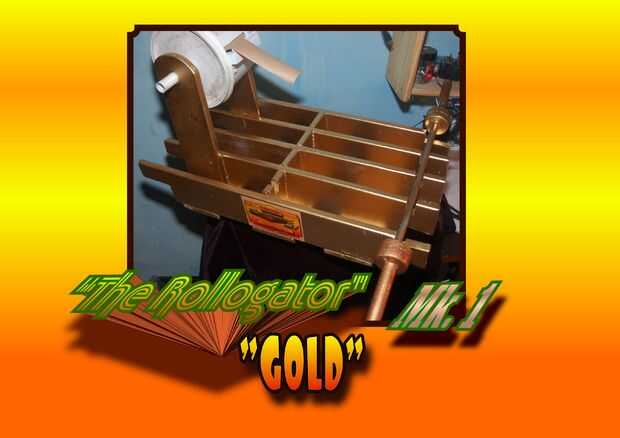

Roció con el primer automóvil y pintura en aerosol oro, que tiene un muy buen acabado de todos modos y las paradas él aherrumbrar, que nunca se debe permitir.
No tenga miedo de modificar y pasar las ideas a los demás (y a mí!).
Me he sido liando registros más gruesos y más gruesos con cosas como cereales aplanada y gato cajas de galleta en el medio. ¡ es todo funcionando muy bien!
Otra adición que haré serán los soportes laterales para mantener las dos piezas del rodillo de la manija, como consiguen de la manera cuando otras partes del trabajo, o caen al agua y se convierten en una molestia.
Estoy seguro de los registros, cuando se seca, será muy fácil de cortar con un breadknife, si no quieres ir a touble de aserrarlos convencionalmente. Para mi pequeña barriga Clarke estándar, los registros de todo son una sombra demasiado largos, así que definitivamente voy a tener que hacer esto.
Te informará más tarde quema veces, me imagino ser un poco más de la bricquettes, como los registros de papel parecen que sale más compacto. La bricqettes para la grabación de hasta una hora y cuarto, que varían con la densidad etc. Hay sólo un muy ligero residuo de ceniza, y me imagino que la chimenea queda bastante limpia ya hayan menos depósitos alquitranados opuesto a madera y carbón etc. (tratar de no quemar el carbón, es totalmente ineficiente en esta escala, hace un montón de indeseables humo y probablemente está prohibida en zonas urbanas, ocasiona problemas de humos sucios y puede causar mucho mayor peligro de un incendio de chimenea. Un lote de estufas no son construido para él de todos modos, mejor simplemente descartar totalmente que! Industrial, generalmente ha pulverizado y por lo tanto se quema rápidamente y eficientemente, pero ni se te ocurra tratar de quemar en esta forma en un entorno doméstico, puede causar explosiones.
Cualquier feedback, positivo o negativo se da la bienvenida!
No se olvide de observar reglas de construcción de HMG (Reino Unido), 2000 2010 addendum, (aparatos de combustibles sólidos y sistemas de almacenamiento de combustible) y haz todo el trabajo en cocinas, chimenea y tomas de aire y detectores de CO * HETAS certificado. Otros países tendrán sus propias versiones.
* Un detector de monóxido de carbono estándar BS, aprobado por EN50291:2001 y kitemarked, es una necesidad y un requisito legal, recuerde que el monóxido de carbono es inodoro, incoloro y puede matar!
Recomiendo encarecidamente el Honeywell SF450EN, que es utilizado por la mayoría grupos de viviendas sociales, propietarios etc., (y si quieren enviarme algunos dulces para decirlo, puede!). Se puede comprar en Ebay mucho más barato que algunos de los otros proveedores que he visto, (entre £20-£30), frente a unos £40 en la mayoría de proveedores de tubo.
Conductos de humos se deben deshollinarse anualmente como mínimo, y las puertas de acceso deben construirse su sistema en cualquier curvas, para permitir esto, sobre todo si haces un montón de quemaduras lenta prolongadas.
Quemadura, quemadura de bebés!!
p.s, diseñé una etiqueta wee puede imprimir e imprimir, 4 a una hoja A4, si quieres!!
