Paso 9: Haga el regulador correa
Uno "poco complicado", si se puede incluso llamar así, regula la fuente de 9V a un suministro constante de 5V para el bullduino.

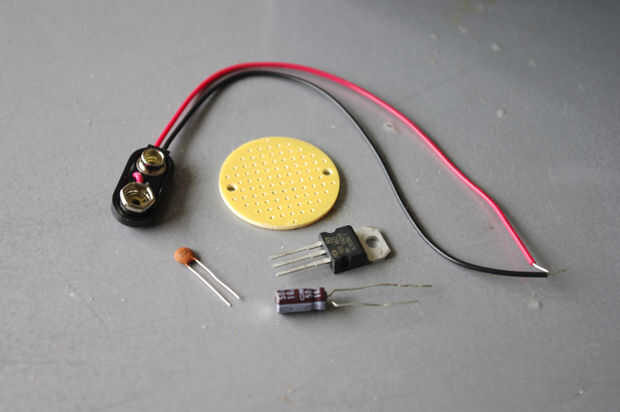

Esto se logra con un regulador 7805 y algunas tapas de filtrantes.

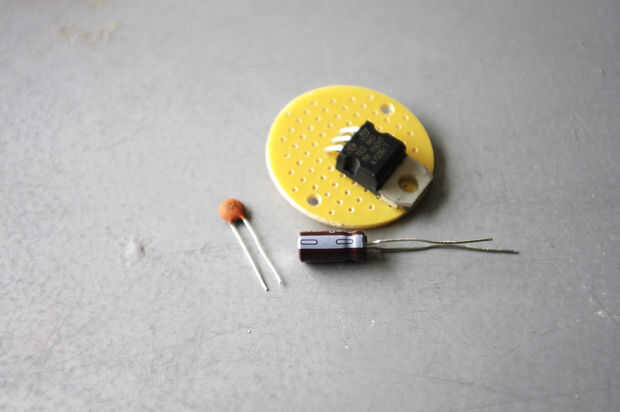

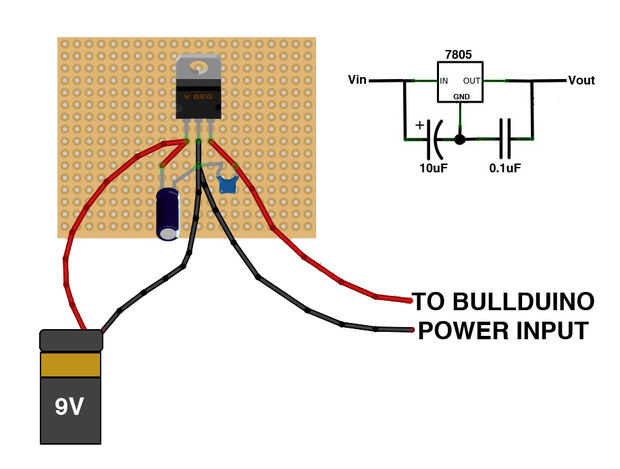

Para hacer la fuente regulada, haz un pequeño prototipo redondo board y el 7805 regulador de la soldadura. Conectar un 0.1uF condensador entre masa y 5V. Conectar un condensador electrolítico de 10uF entre suelo y 9V (observar la polaridad).

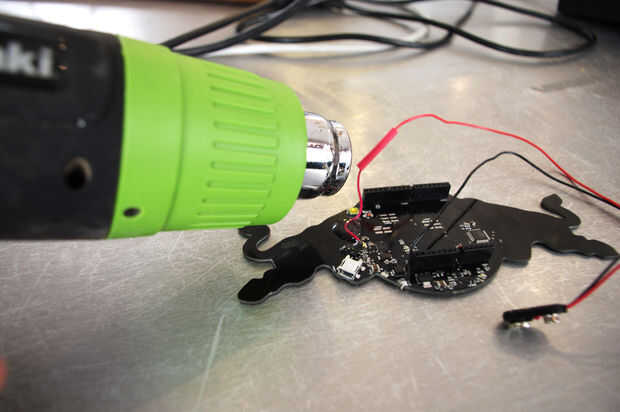

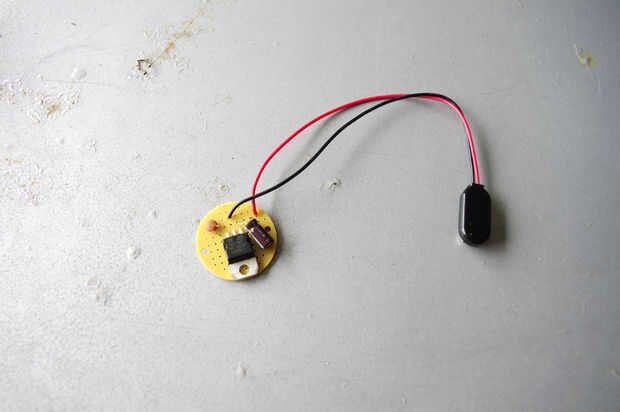

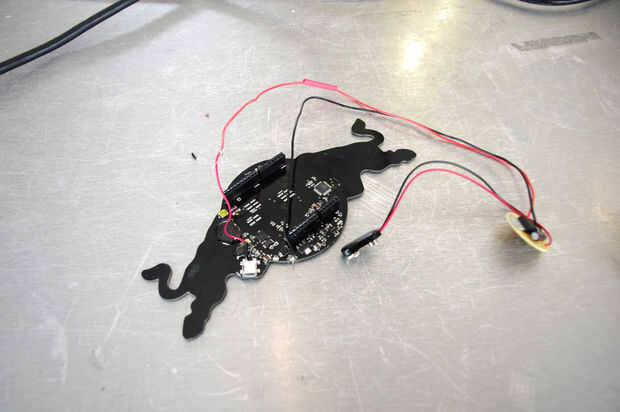

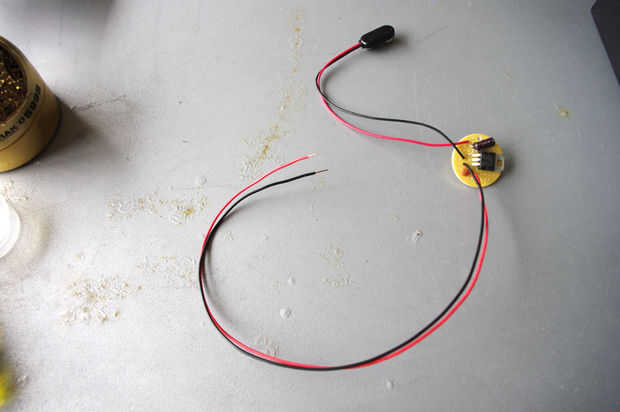

Coloque un broche de presión de la batería de 9V en el pin Vin y la tierra. Respectivamente Conecte 6" de cables rojo y negro a 5V y tierra.

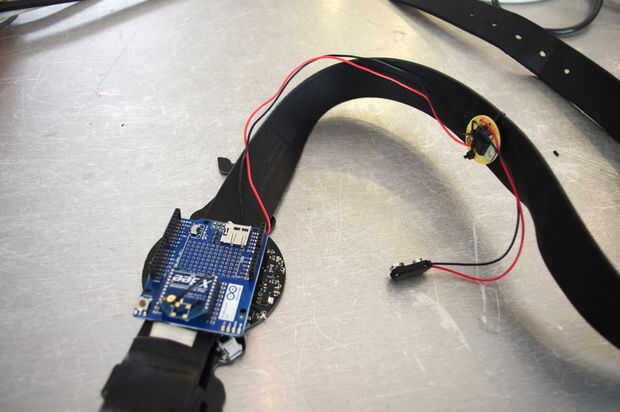

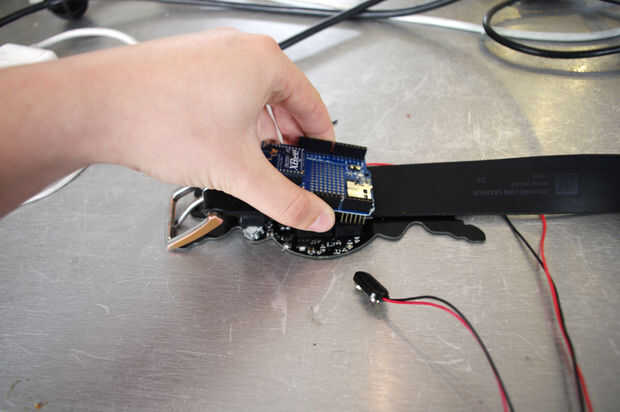

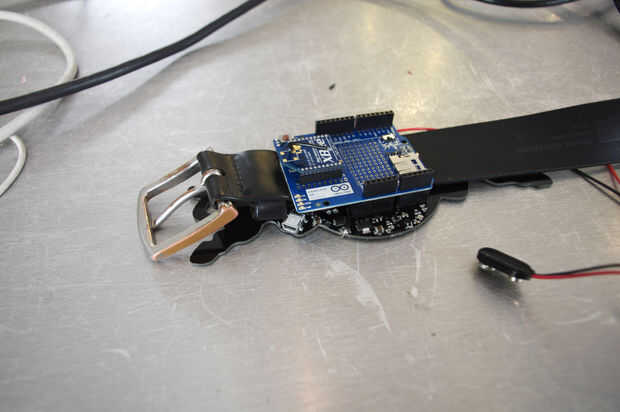

Poner la correa entre el Arduino y el escudo sin hilos, que el escudo es derecha arriba al lado de la hebilla del cinturón.

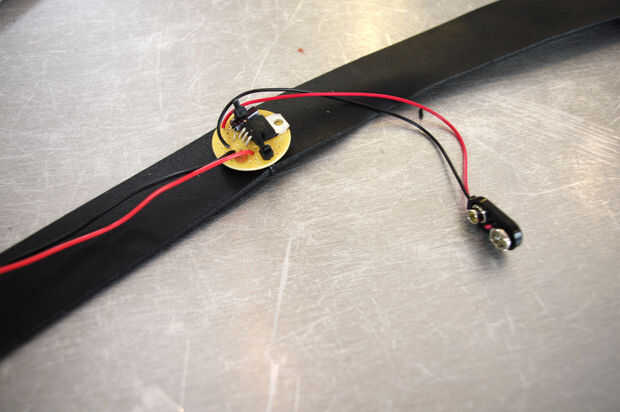

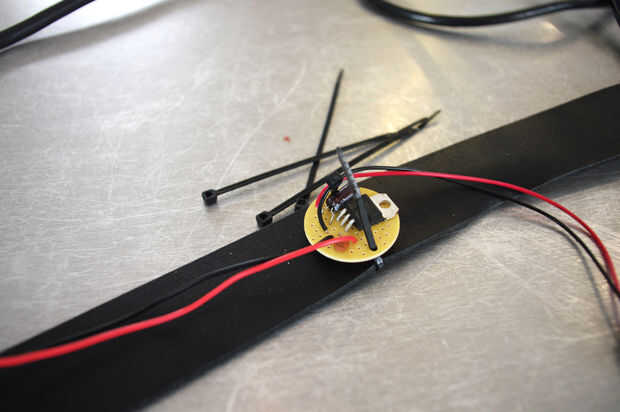

Zip empate el regulador de la tensión PCB al lado de la correa.
Meter la batería de 9V en su bolsillo trasero. Esto no es particularmente elegante, pero funciona.
