Paso 8: Construir el controlador principal

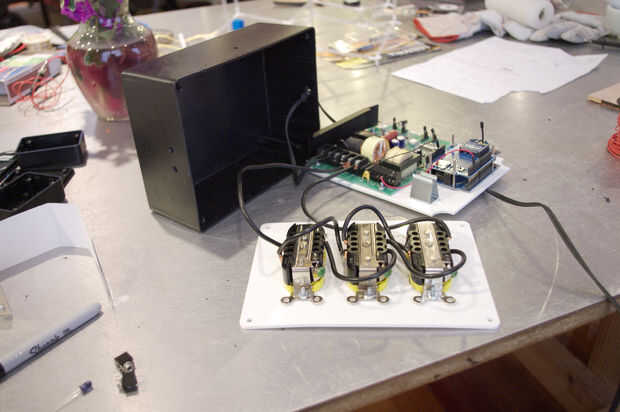

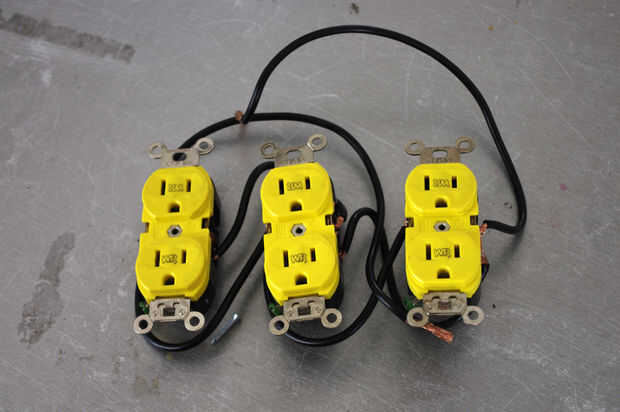

Alambre tres enchufes juntos paralelamente y extender dos 8" hilos de cada conexión en las tomas de corriente.

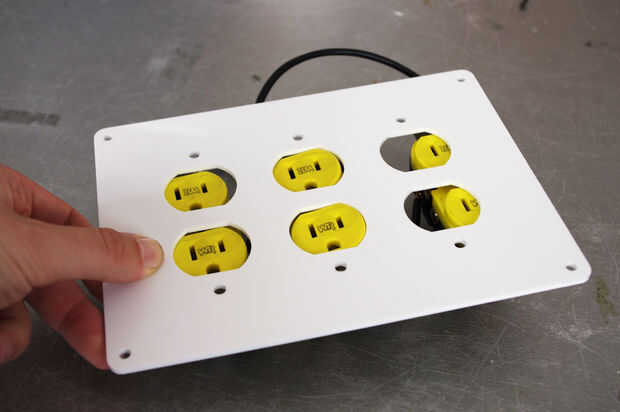

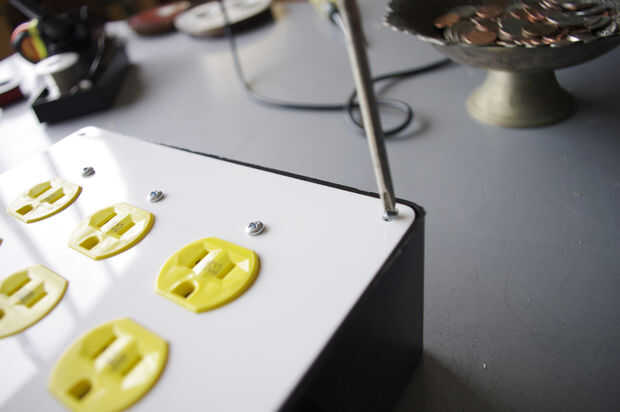

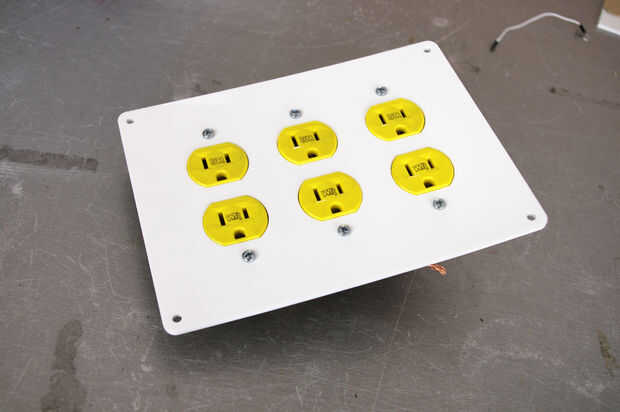

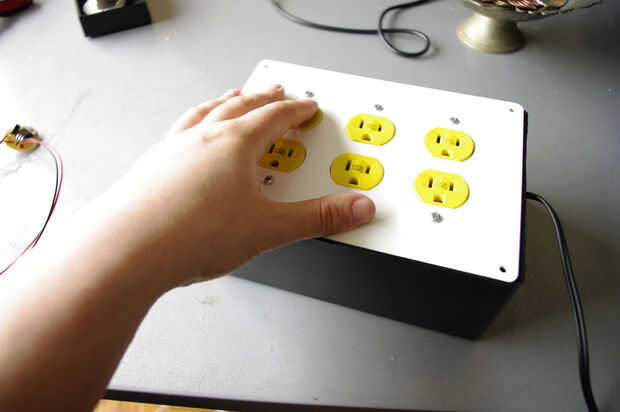

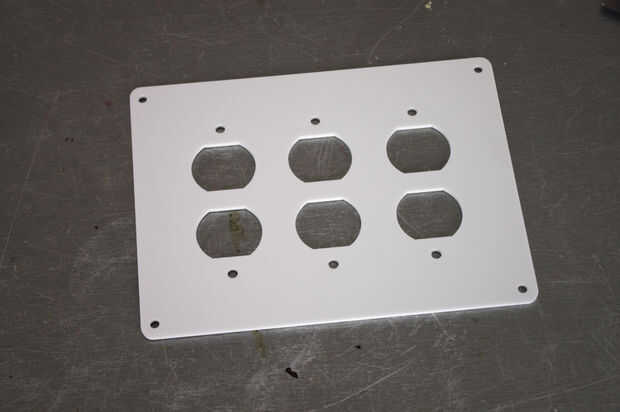

Las salidas para el panel frontal, usando tornillos y tuercas de montaje.

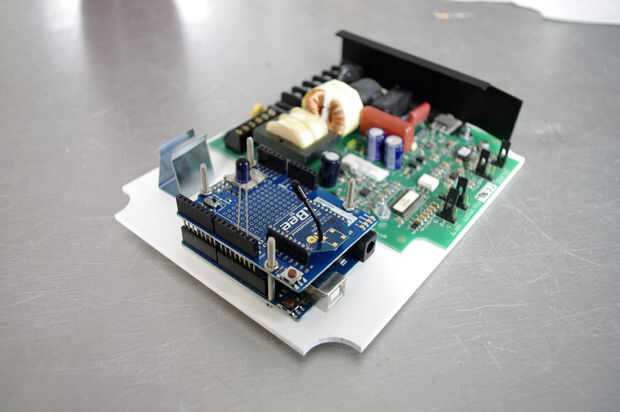

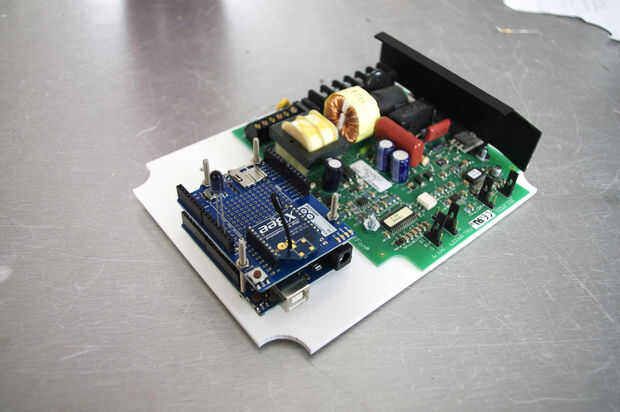

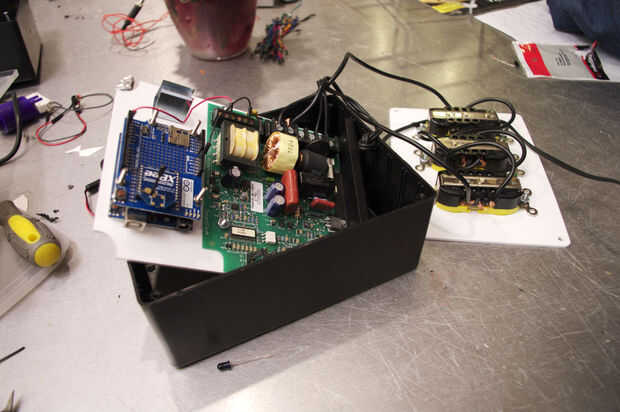

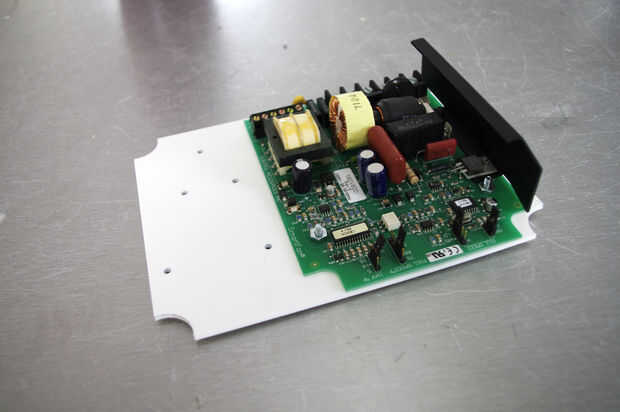

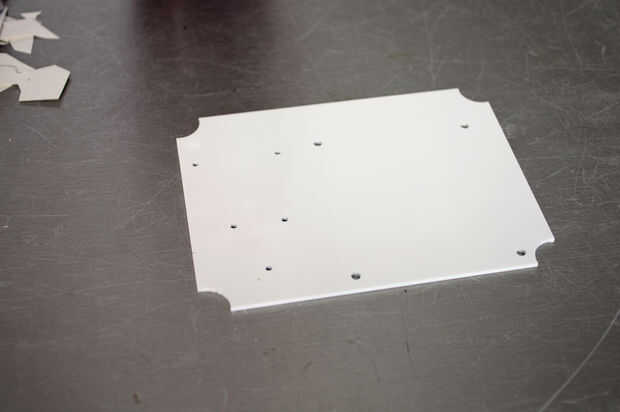

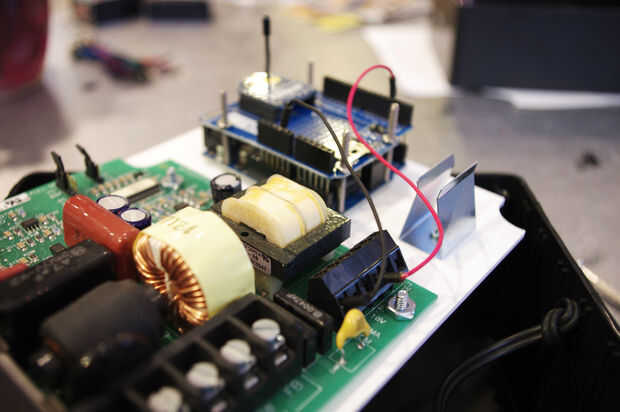

Monte el regulador de SmartFan, portapilas Arduino de 9V para el soporte acrílico base brack con tuercas y tornillos.

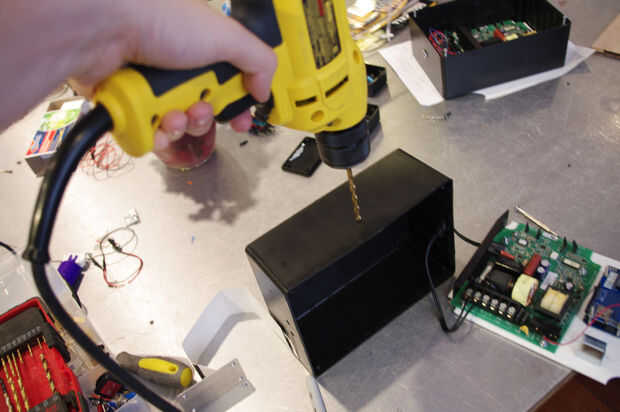

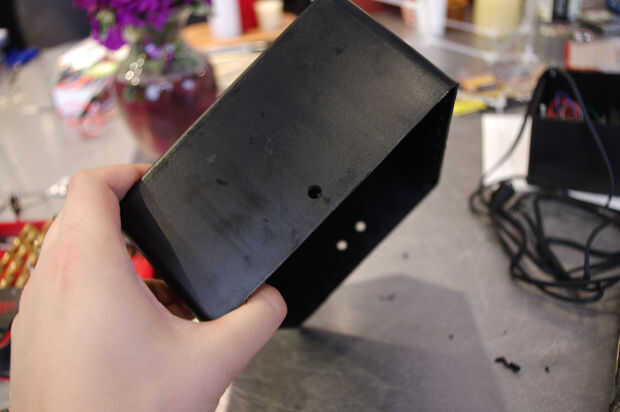

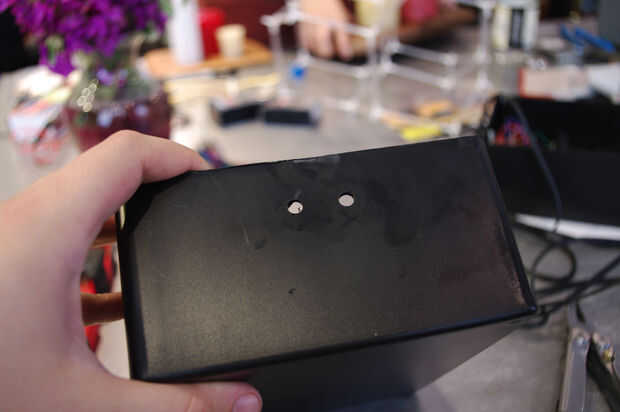

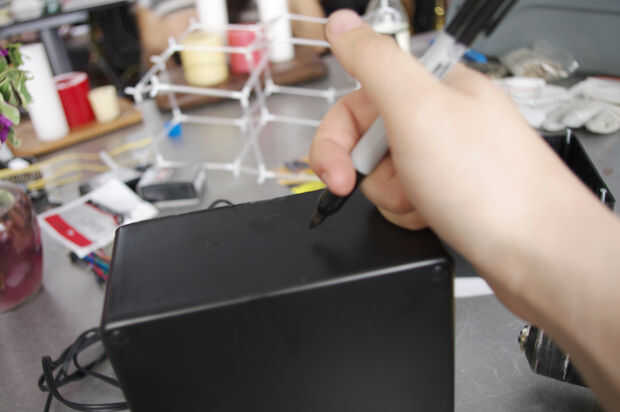

Dos 1/4" agujeros por lado que se centran alrededor de una pulgada, en uno de los lados de 6" x 3" de la caja del taladro. Taladro otro 1/4" centrado en el otro lado de la caja.
Perfore un agujero de 3/16" en el centro de uno de 3" x 8" lado de la caja.

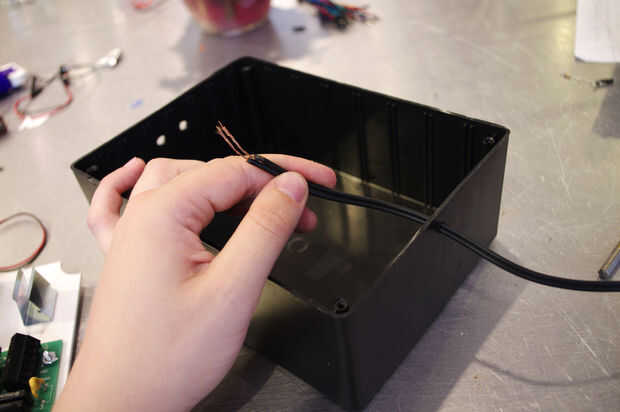

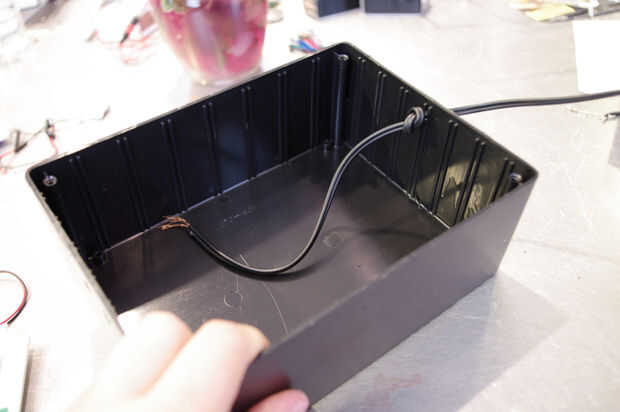

Inserte el cable del cable de la lámpara por el orificio de singular 1/8" a 12" en el centro de la caja y el nudo para que no se tiró atrás a través de.

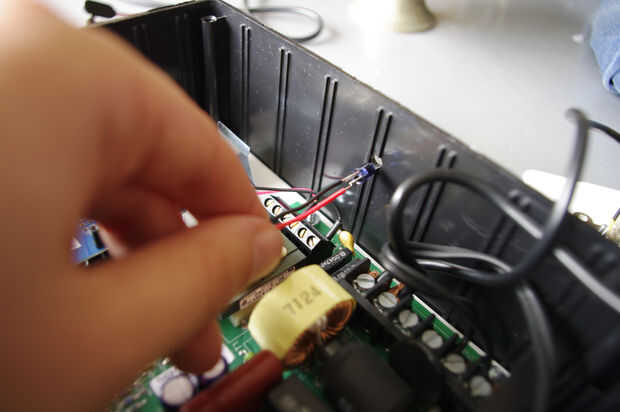

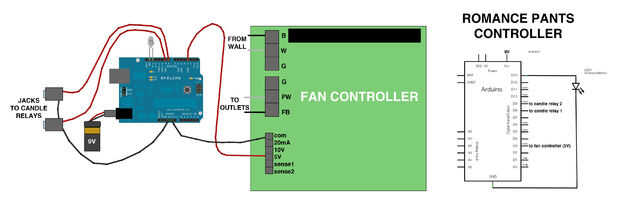

Conecte el cable de la lámpara a la "W" y "terminales"B"en el controlador de ventilador. Conecte los dos cables que viene de la parte frontal a los terminales "FW" y "FB" en el controlador de ventilador.
Conectar el pin 3 de la de Arduino al puerto 5V en el controlador de ventilador y luego conecte la tierra del Arduino al puerto "com".

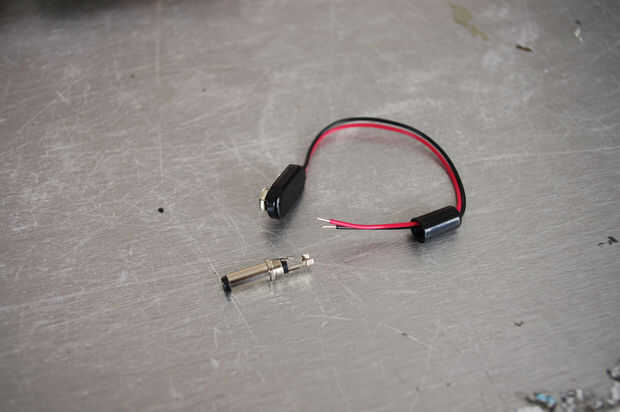

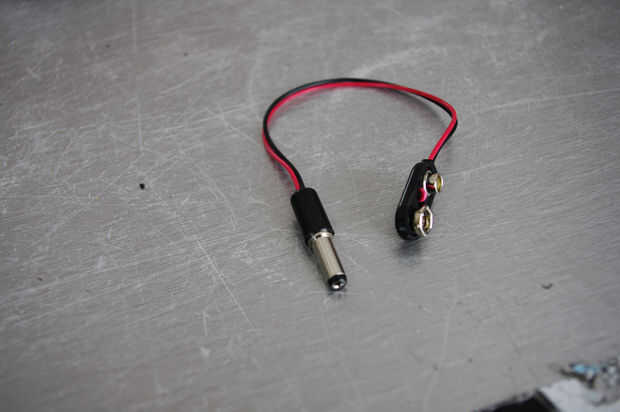

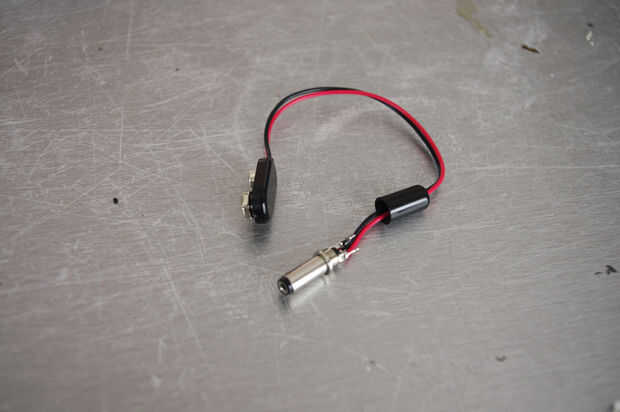

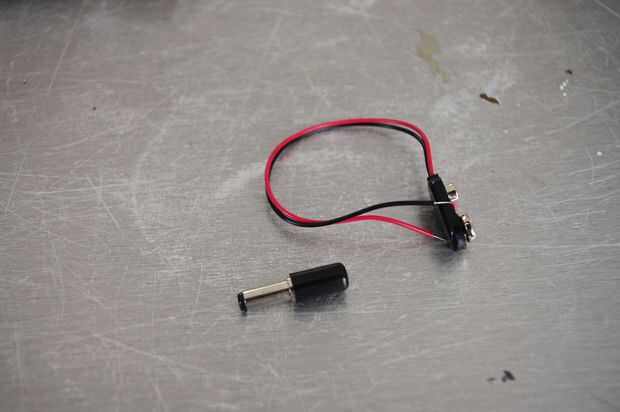

Suelde un conector de batería de 9V para el enchufe de alimentación tipo M tal que el cable rojo va a la punta central. Recuerde que se deslice la tapa sobre los cables antes de que la soldadura que se puede atornillar en su lugar cuando termines.

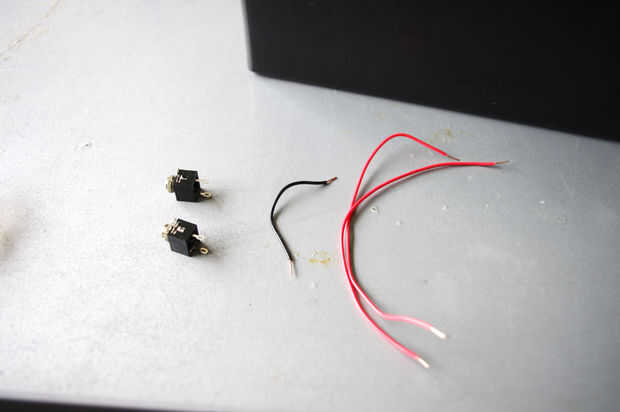

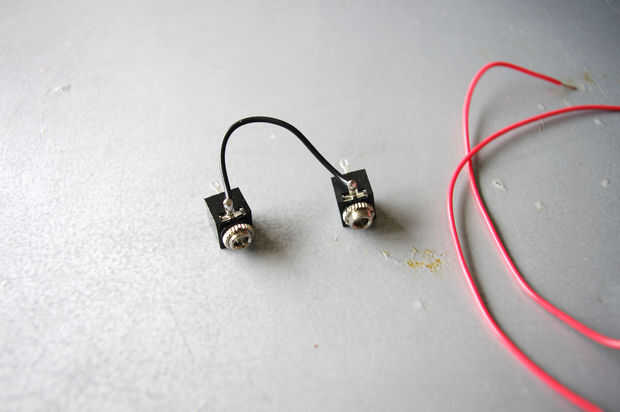

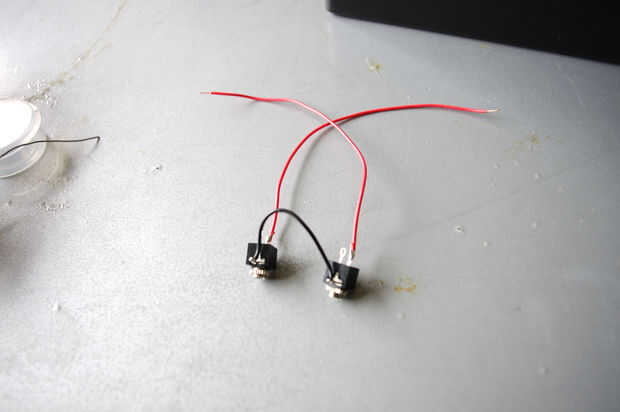

La soldadura de las lengüetas de conexión de dos barril de jack mono y extender un cable 6" negro al lado de una de ellas. Soldar un cable rojo a cada una de sus fichas de señal de 6".

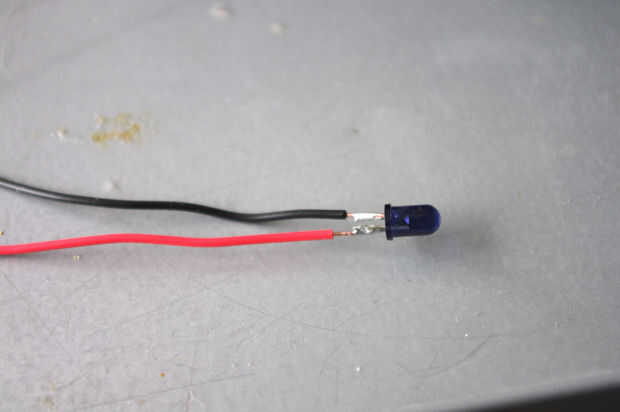

Soldar un cable de 6" de rojo para el positivo del LED IR y el cable negro al cable negativo.

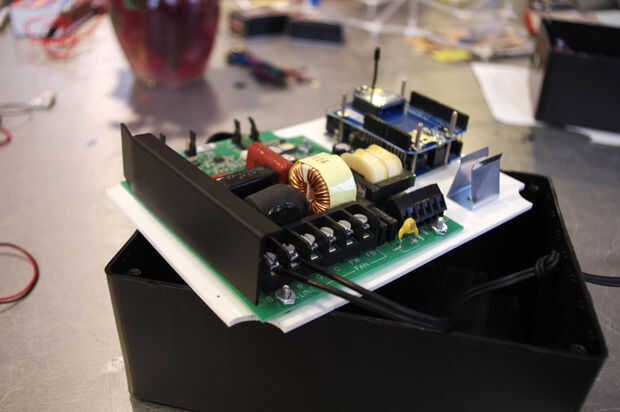

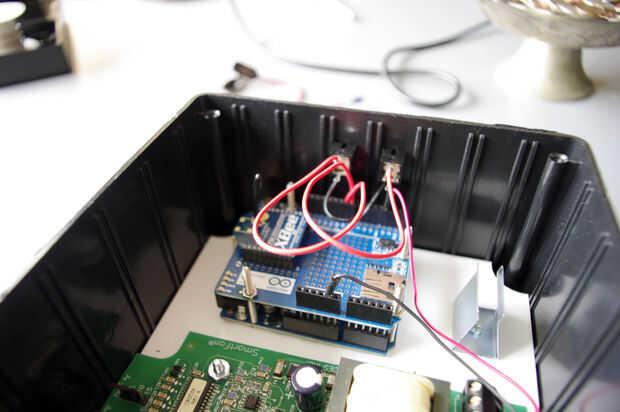

Inserte el componente soporte perfectamente en la parte inferior de la caja.

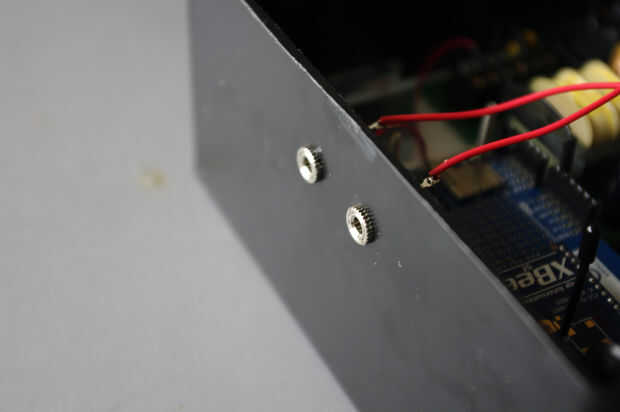

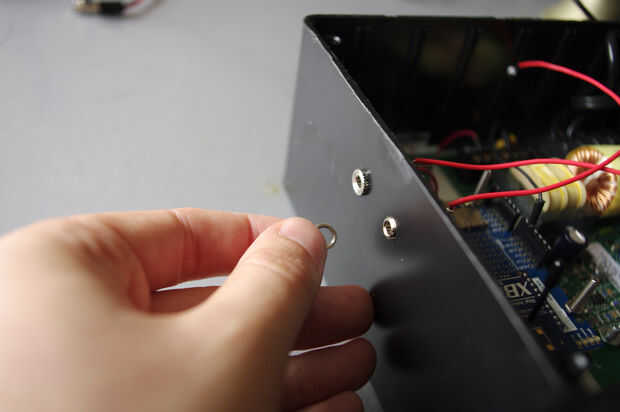

Monte los conectores en los dos agujeros de 1/4" utilizando su hardware de montaje.
Pase el LED por el agujero de 3/16" y pegamento caliente en lugar de necesidad.

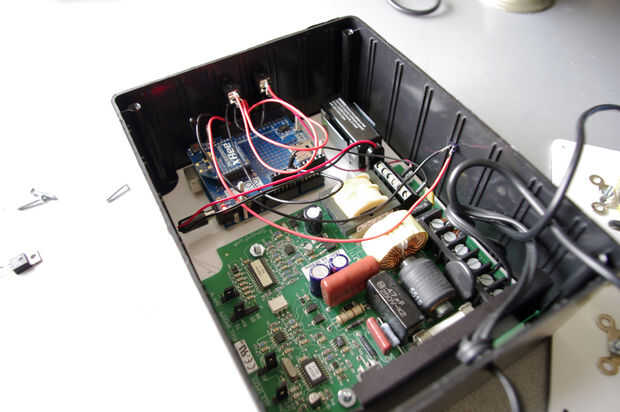

Conecte todos los cables sueltos de negro a tierra en el Arduino.
Conecte los cables rojo de los conectores y pernos 8 pernos 9 respectivamente.
Conecte el cable rojo de la IR LED al pin 13.

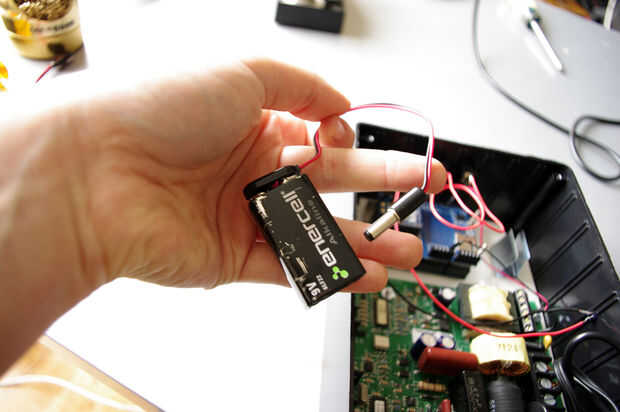

Acople el conector de la batería de 9V, enchufe en el Arduino y asegurar la batería en el compartimiento para pilas.

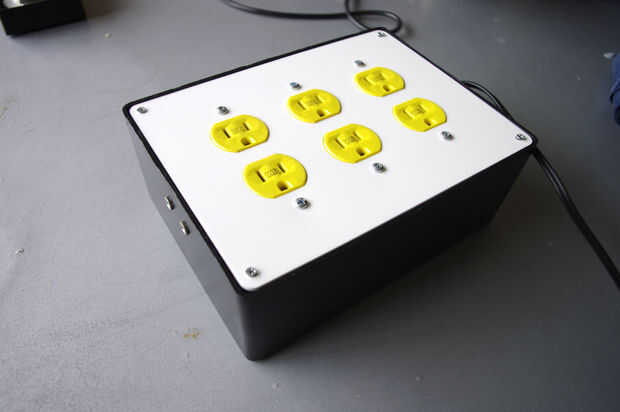

Por último, coloque la tapa en la parte superior de la caja y fijarla firmemente.
¡ UF! Estamos listos.
