Paso 8: botones

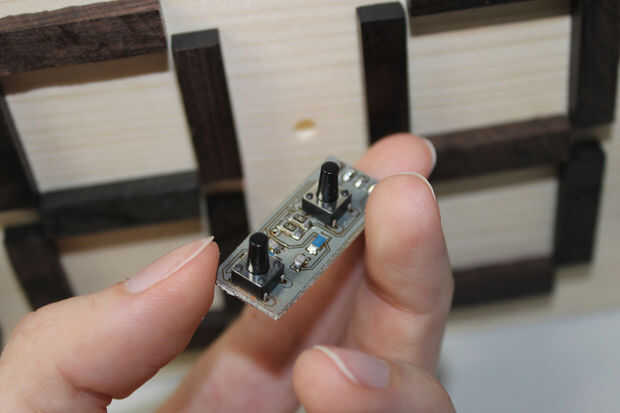

La última tabla contiene los circuitos de los dos botones de parada/snooze de la alarma o consultar la hora actual. Esos dos se disfrazan de los dos puntos entre los dos pares de dígitos. Decidí debounce los dos botones con una combinación de R/C para simplificar el manejo del código. Usted puede encontrar que todos los necesarios archivos EAGLE en este paso.

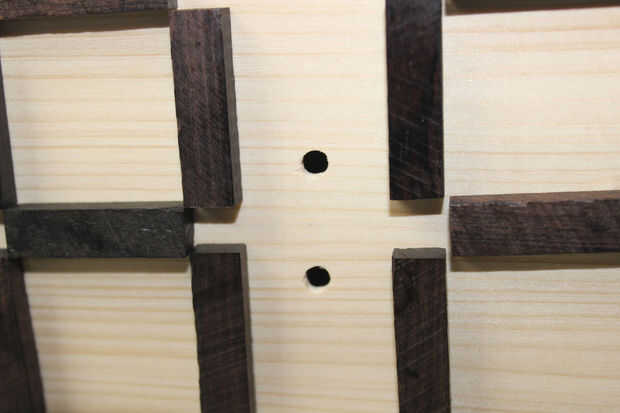

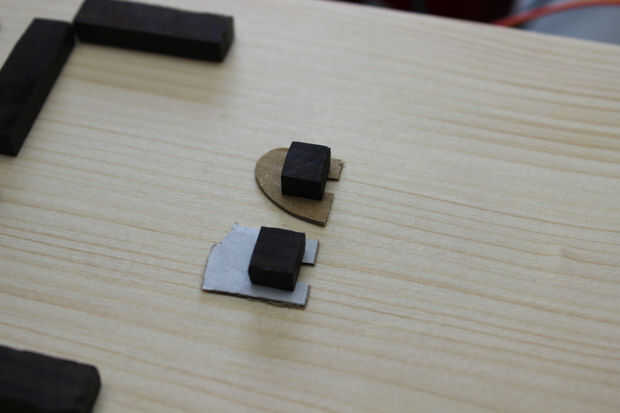

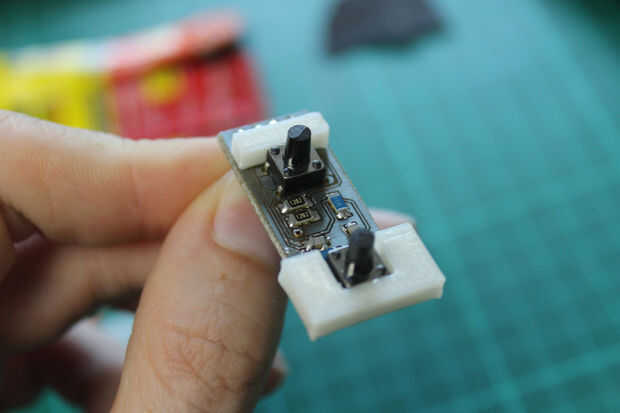

Taladrar dos orificios para los interruptores en el plano frontal. Como el tablero es bastante delgado, debe apoyar desde el otro lado con un pequeño trozo de madera. Para obtener el espaciado entre los interruptores y la Junta incluso nos imprimen a pequeños espaciadores de plástico. Por supuesto también puede usar cartón o pequeños pedazos de madera-todo lo que tienes ahí. Cuando los interruptores estén alineados derecha, pegar los bloques de madera en ellos desde el otro lado.
