Paso 4: Hardware para el código de arranque!
Después de completar el código, todos trabajamos sobre la configuración del hardware para el sensor de presión, fuerza resistencia y el LED.
La foto muestra un sensor de presión, fuerza resistencia y luz del LED conectado a la placa Arduino mediante pinzas de cocodrilo.

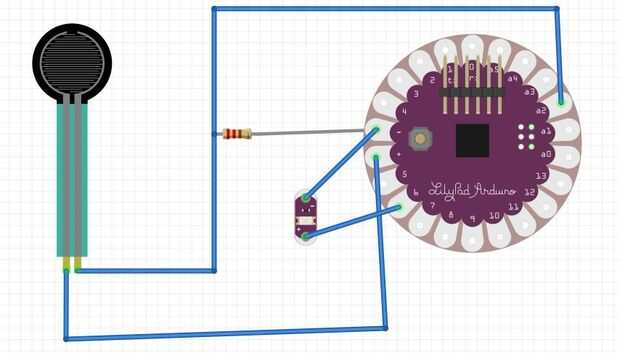

El fritizing diagrama de arriba muestra una versión más limpia de lo que está sucediendo en la foto. El sensor de presión está conectado al PIN 2 y el positivo. La resistencia de fuerza está conectada con el sensor de presión (yendo hacia la analógica) y la negativa. Utilizamos 6 PIN para el LED y el terreno para completar el circuito.
Nota: El diagrama de fritzing solo muestra un presostato, una fuerza resistente y un LED para mantener el esquema limpio y legible. Finalmente utilizamos pines 5, 6 y 7 para los LEDS.
