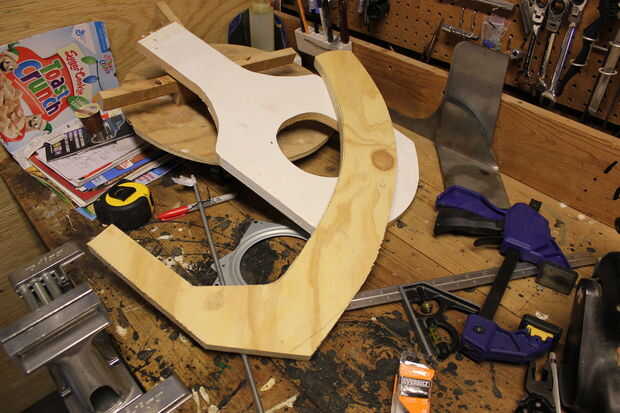

Paso 6: El Golde... Umm, cámara Arch(es)
Genial! Ahora para la diversión cosas. Aquí está el corazón de la operación, aparte de todas las partes útiles:)
El arco de la cámara es otra de las partes con mucho espacio para cambios en el diseño basado en limitaciones de la herramienta. Se podría hacer fuera de plano stock clavado junto con espaciadores para crear el canal y hacer el eslabón giratorio de la Base de la cámara en él. Si tienes herramientas aún más elegante podía tenerlo a laser cut-it vanos todas las opciones en el medio.
Lo que hice:

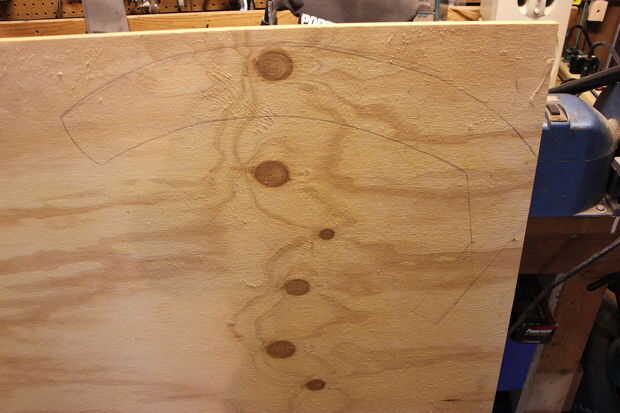

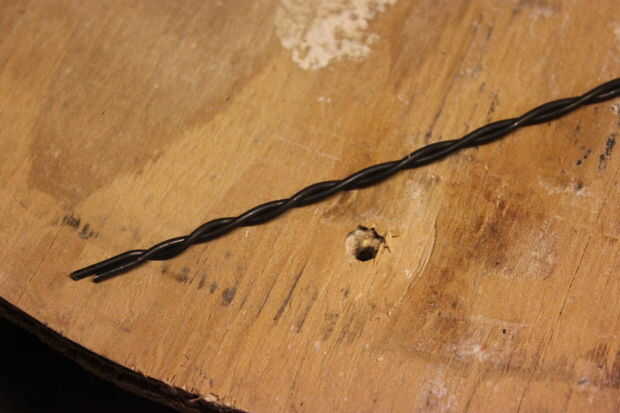

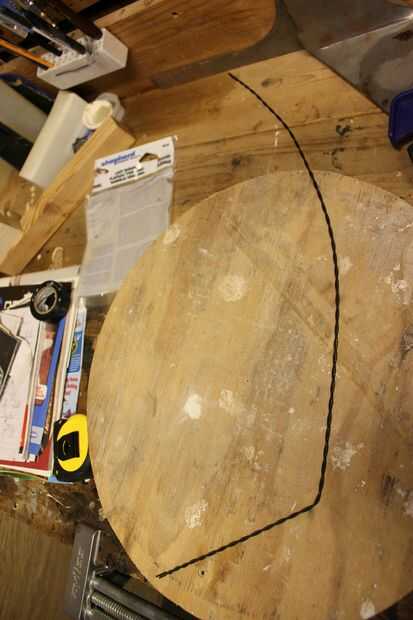

Modelado físicamente el perfil que quería con un pedazo de alambre del lazo (para ayudar a mantener su forma mejor) doblado con la susan perezosa en mi mesa de trabajo, la Base de arco de la cámara sentado en la bandeja giratoria y la plataforma de objeto en los apoyos (dentro de la bandeja giratoria) así que podría burlarse hasta con precisión. Doblado el cable a la forma quería y luego lo había trazado en la madera contrachapada. Guesstimated el ancho quería que ser (teniendo en cuenta que una ranura se reduciría de la mitad de tiempo) y el perfil de unas pocas pulgadas de distancia. Porque quería sentarse en la cámara de arco de Base, me aseguré y tenía material en la parte inferior del mismo para descender sobre los lados de la Base del arco de cámara.

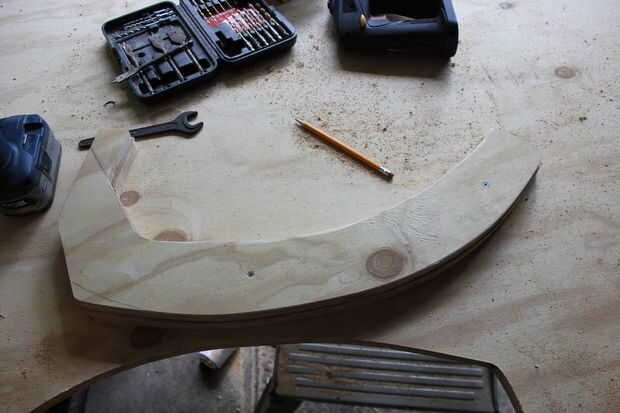

Una vez mas mi perfil, me corte con una sierra de calar y lijar los bordes para alisar hacia fuera un poco. Se puede ver que la forma no es perfecta, pero es perfectamente funcional. Después de lijar, puse el primer perfil de la madera contrachapada y trazó la forma. Corte el pedazo para el segundo perfil (solo ancho del trazado) y entonces clavó los dos pedazos juntos, asegurándose de que tenía una proyección de todo el camino alrededor de mi segunda pieza.

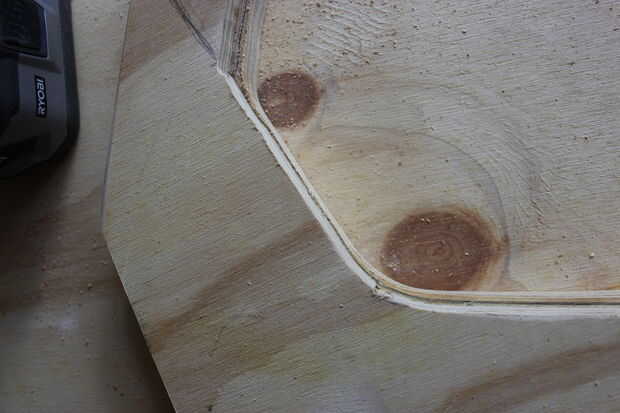

Usé mi router y una broca de recorte al ras para cortar el segundo perfil para que coincida con el primero (las imperfecciones y todos:).
Otra vez había utilizado mi escuadra de combinación y trazó la forma del perfil a lo largo del centro del arco, luego compensar a cada lado por la mitad de la anchura que planeaba cortar la ranura. Tenía una pieza de 5/16" allthread para hacer un tornillo, así que mi siguiente broca más grande era una 1/2" (mucha holgura hay sala...).

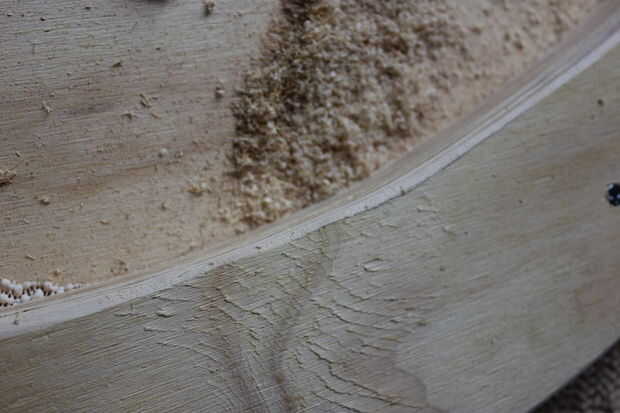

Hice un par de pasadas poco profundas en la primera pieza de perfil (aún con ellos clavados juntos) para cortar la ranura. Cuando había metido bastante profundo, hice una inmersión corta en un extremo por ambas piezas. Luego volcó con la ranura comenzó hacia mi mesa de trabajo y usar mi poco de plantilla. Esto dejó me corte el resto de la ranura a través de dos piezas y no tiene que guiar a mano la ranura entera-la broca de recorte al ras siguió el camino poca profundidad cortado por el primer par de pasadas poco profundas.
