Rotación DARUMA (2 / 5 paso)

Paso 2: 手順1-2:基板加工機を使用してArduinoMiniのシールドを作成する.

基板加工機を使用してArduinoMiniのシールドを作成する.
今回は基板加工機を使い, ArduinoMiniに直接接続できるシールドを作成しました. ここでの手順によりブレッドボード使用せずに接続可能になりますが, そのままでも作成できます.

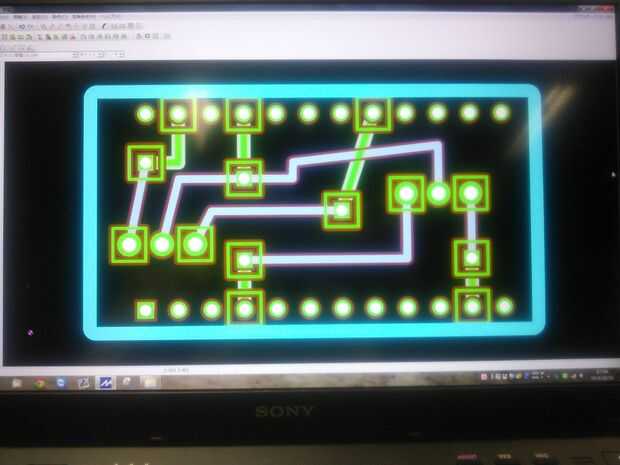

(1) Eagleを使用して回路を設計し, Proに読み込み銅版を切り出せるデータにしました。 de diseño を添付します 下記に作成したファイル (.mit).

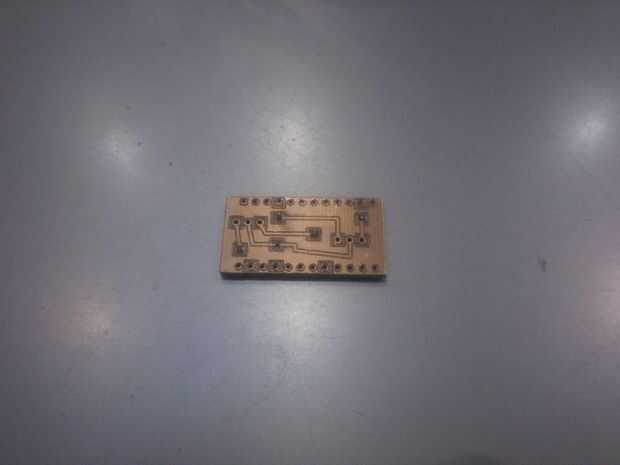

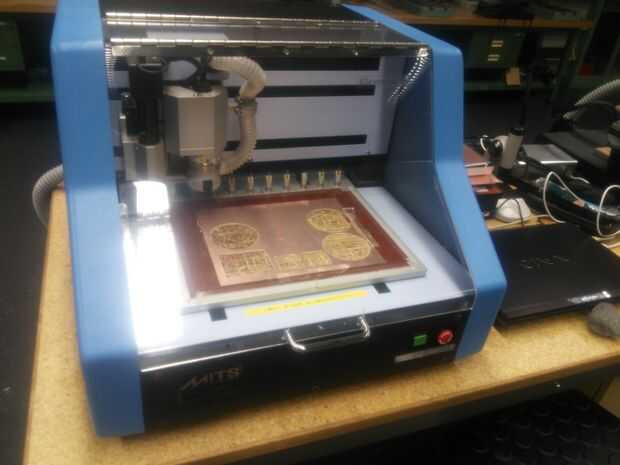

(2) 基板加工機で銅版を切り出し, やすりをかけてきれいにした後, 通電しているか確認します.

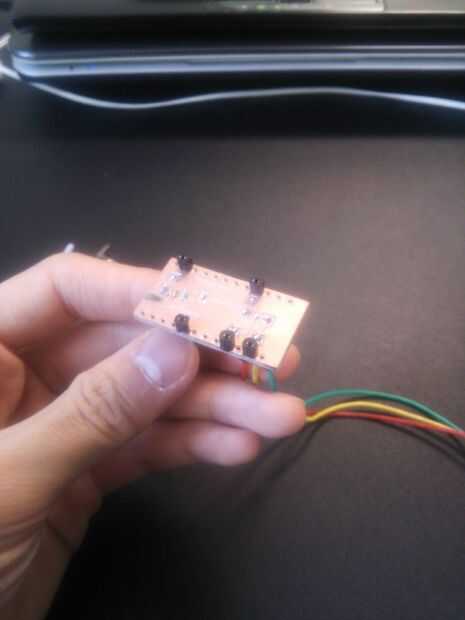

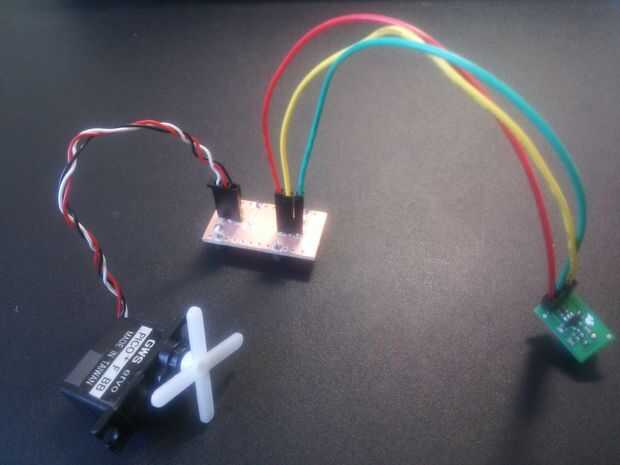

(3)各パーツをはんだ付けします.端の各ピンを接続する部分にソケットを,中心にサーボモータと音声センサを接続します.(配線を間違えないように注意)

と 以下に基板加工機で使用するデータ (.mit),

基板加工機の無い人用にEagleで作成した.schと.brdファイルを添付します.
