Paso 3: Prepare su sistema eléctrico

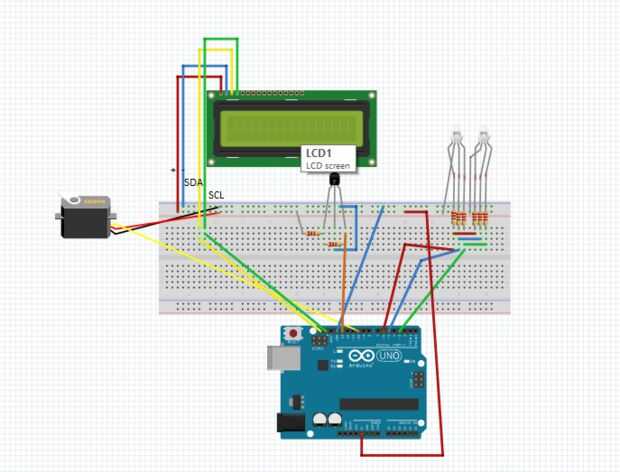

Siga el diagrama de Fritzing cuando el sistema de cableado juntos. Usted tiene la opción de soldar los componentes juntos, como hizo, o se pueden usar conectores macho y hembra. Usted quiere asegurarse de que todas sus partes estén conectados correctamente.
Configuración básica de este proyecto utiliza un arduino para alimentar todo el sistema. Tienes un sensor IR que recibe órdenes desde un mando a distancia, arduino a continuación, los comandos de actualización de la pantalla, activar o desactivar los LEDs y el servo de rotación.
Una vez que haya verificado que cada una de sus partes, uso pegamento para colocar el motor del servo en el centro de la caja electrónica, luego coloque el arduino a un lado y la placa en el otro y las piezas de alambre juntos, asegurándose de usar cintas para mantener los cables bien organizados así cabrán en la caja. A continuación inserte los LEDs RGB en el orificio previsto para ellos. Finalmente perfore un orificio en el horneado de la caja de componentes electrónicos y usar ese agujero pasar un cable desde tu arduino a un USB para programar el tablero.
