Rotación LED throwies impulsado por un Stirlingengine (eVoltis Stirlingmachine) (8 / 12 paso)

Paso 8: Preparar el disipador térmico y la cabeza del disco duro

Taladre un agujero de 1,2 mm exactamente en el centro del disipador. Este es el agujero para la varilla del pistón auxiliar. Esta barra se hace del alambre de 1,2 mm. Si utilizas un taladro nuevo, normalmente su diámetro es un poco mayor entonces el valor nominal. Mi taladro de 1,2 mm fue exactamente de 1.25 mm. Así que la varilla puede moverse fácil y también es bastante apretada.

(Mi primer agujero no era buena. Así que hacer un agujero (5mm) más grande en el centro del disipador. Luego cerrar este agujero con el epoxy-cemento. Cuando su endurecido, haga un agujero de 1,2 mm mejor.)

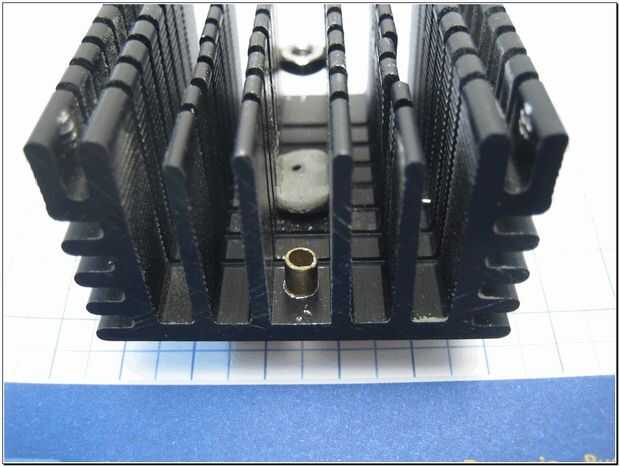

Taladre un agujero de 4,9 mm segundo cerca el egde y presiona la pequeña tubería de cobre de 5mm en este agujero.

Hacer dos lazos de alambre de 0,8 mm y fijar en el disipador de calor.

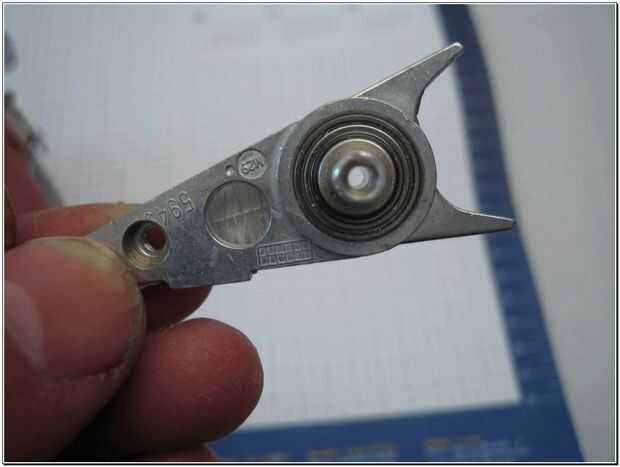

Perfore un agujero de 1,2 mm en el eje de la cabeza del disco duro (ver foto). La cabeza está hecha de aluminio.
